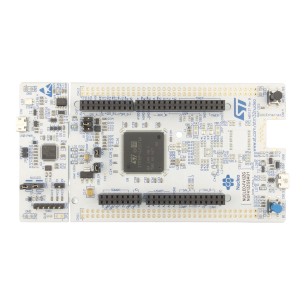

NUCLEO-F746ZG - płytka rozwojowa z mikrokontrolerem STM32F746ZGT6
search
  • NUCLEO-F746ZG - płytka rozwojowa z mikrokontrolerem STM32F746ZGT6
ID: 560898
5906623436002

NUCLEO-F746ZG to płytka rozwojowa ze złączami ST Zio i ST morpho, bazująca na mikrokontrolerze STM32F746ZGT6. Dzięki wbudowanemu programatorowi zgodnemu z ST-Link/v2-1, możliwe jest programowanie oraz debugowanie mikrokontrolera przez złącze USB

Wycofany

Opis

STM32 Nucleo-144 to seria płytek z mikrokontrolerami STM32 w obudowach LQFP144. Płytki wyposażone są w złącze ST Zio, które jest rozwinięciem złącza znanego z płytek Arduino. Płytki Nucleo-144 są wyposażone we wbudowany debuger ST-Link, dostępne są dla nich biblioteki oraz przykłady.

Właściwości

  • Mikrokontroler STM32F746ZGT6 w obudowie LQFP144
  • Dwa rodzaje złącz rozszerzeń:
    • ST Zio - rozwinięcie złącza znanego z Arduino Uno R3 (linie A0-A5, D0-D15) z dodatkowymi liniami I/O (A6-A8, D16-D72)
    • ST morpho - złącze z wyprowadzonymi wszystkimi liniami mikrokontrolera STM32
  • Współpraca ze środowiskiem ARM mbed
  • Wbudowany debuger ST-LINK/V2-1 ze złączem SWD
    • Możliwość użycia debugera do pracy z innymi płytkami z mikrokontrolerem STM32
    • Możlwość reenumeracji USB. Trzy tryby pracy interfejsu USB: wirtualny port COM, pamięć masowa, debuger
  • Zasilanie: USB, 3,3 V lub 7-12 V przez złącze ST Zio lub ST morpho, 5 V przez złącze ST morpho
  • Interfejs USB OTG oraz USB device, gniazdo mirco-USB
  • Złącze Ethernet RJ-45
  • 3 diody LED użytkownika
  • Dwa przyciski: użytkownika, reset
  • Kwarc 32,768 kHz
  • Biblioteki HAL oraz przykłady
  • Współpraca ze środowiskami: IAR, Keil, GCC

Do pobrania

560898

Cechy

Mikrokontroler
STM32F746ZGT6
Pamięć Flash
1 MB
Liczba I/O
114
Ethernet
1000 Mb x1
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
133,3 mm
Szerokość
70 mm
Rodzaj złącza USB
microUSB typu B
