Wyświetlacz e-Paper 3,97" 800×480 z ESP32-S3, Wi-Fi, Bluetooth (z baterią + kartą TF + czytnikiem kart) - Waveshare 33811

Opis

ESP32-S3-ePaper-3.97-Kit stanowi zintegrowaną platformę rozwojową przeznaczoną do energooszczędnych projektów IoT oraz urządzeń przenośnych, dostarczaną jako zestaw Basic Kit z akumulatorem litowym 3,7 V, kartą TF 16 GB oraz czytnikiem kart. Układ ESP32-S3R8 z dwurdzeniowym procesorem Xtensa LX7 o taktowaniu do 240 MHz obsługuje łączność Wi-Fi 2.4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE, zapewniając komunikację bezprzewodową w aplikacjach sieciowych i mobilnych.

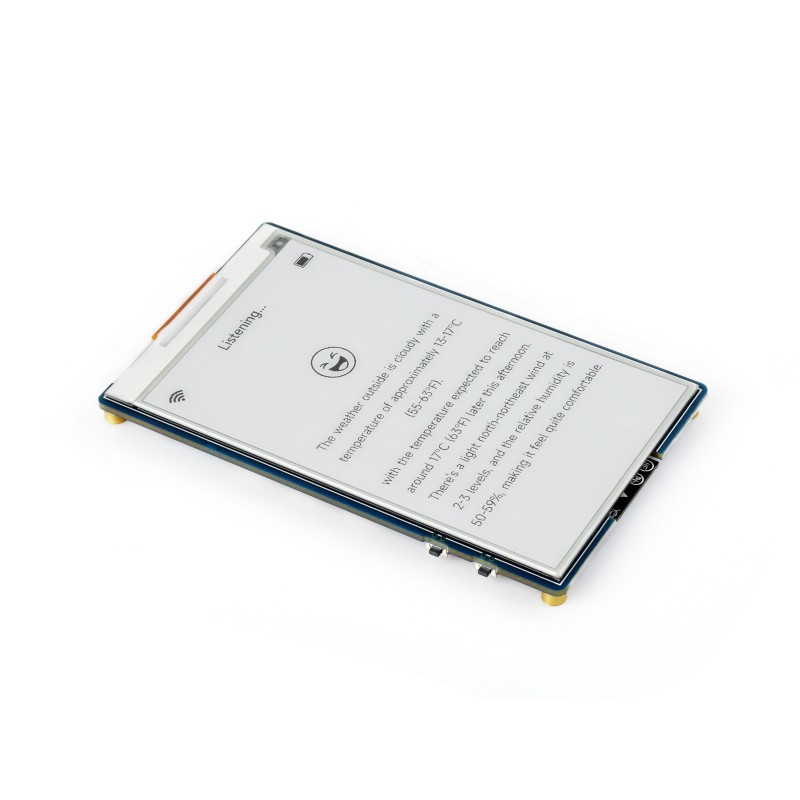

Na pokładzie znajduje się wyświetlacz e-Paper o przekątnej 3,97" i rozdzielczości 800 × 480 px. Technologia e-Ink zapewnia szeroki kąt widzenia, wysoki kontrast oraz efekt papierowy bez podświetlenia, a energia pobierana pozostaje głównie podczas odświeżania obrazu, co sprzyja pracy mobilnej z zasilaniem akumulatorowym.

Zestaw Basic Kit obejmuje akumulator litowy 3,7 V podłączany przez złącze MX1.25 oraz układ zarządzania zasilaniem TG28 obsługujący ładowanie i kontrolę pracy baterii. Złącze podtrzymania RTC umożliwia zachowanie ustawień czasu podczas wymiany głównego źródła zasilania. Dołączona karta TF 16 GB wraz z czytnikiem kart ułatwia przygotowanie nośnika i transfer danych, a gniazdo TF (microSD) na płytce wspiera zastosowania związane z rejestracją danych, przechowywaniem plików oraz obsługą zasobów aplikacji.

Moduł integruje mikrofon, kodek audio ES8311, wzmacniacz NS4150B, 6-osiowy IMU QMI8658, zegar RTC PCF85063 oraz czujnik temperatury i wilgotności SHTC3. Platforma wspiera środowiska ESP-IDF i Arduino IDE, umożliwiając szybkie wdrożenie projektów z zakresu wyświetlaczy informacyjnych, monitoringu środowiska, rejestracji danych na karcie TF oraz interakcji głosowej AI.

1. ESP32-S3-WROOM-1-N16R8 – układ SoC z Wi-Fi i Bluetooth, częstotliwość pracy do 240 MHz, zintegrowana pamięć Flash 8 MB oraz PSRAM 16 MB
2. Czujnik temperatury i wilgotności SHTC3 – pomiar temperatury otoczenia i wilgotności względnej do realizacji funkcji monitoringu środowiskowego
3. PCF85063 – układ RTC z funkcją podtrzymania i zliczania czasu rzeczywistego
4. Przycisk obrotowy (rotary button) – obsługa konfigurowalnych funkcji w trzech kierunkach
5. Przycisk PWR – programowa kontrola zasilania przy pracy z akumulatorem litowym
6. Przycisk BOOT – naciśnięcie podczas uruchamiania powoduje wejście w tryb programowania (download mode)
7. NS4150B – układ wzmacniacza audio
8. ES8311 – energooszczędny kodek audio
9. QMI8658 – 6-osiowy moduł IMU zawierający 3-osiowy żyroskop oraz 3-osiowy akcelerometr
10. Złącze głośnika MX1.25 – wyprowadzenie do podłączenia zewnętrznego głośnika
11. Złącze podtrzymania RTC MX1.25 – zasilanie układu RTC przy odłączonym głównym akumulatorze litowym
12. Złącze akumulatora litowego MX1.25 – 2-pinowe złącze MX1.25 do podłączenia akumulatora 3,7 V Li-Ion, obsługa ładowania i rozładowania
13. Interfejs wyświetlacza e-Paper 3,97" – złącze do podłączenia panelu e-Paper
14. TG28 – wysoko zintegrowany układ zarządzania zasilaniem
15. Mikrofon – wbudowany element wejścia audio
16. Port USB Type-C – interfejs do programowania, zasilania oraz ładowania akumulatora
17. Slot karty TF – gniazdo kart microSD do zapisu i odczytu danych

Właściwości

• Mikrokontroler
  • Układ: ESP32-S3R8 (Xtensa LX7, dual-core)
  • Taktowanie: do 240 MHz
  • Pamięć ROM: 384 KB
  • Pamięć SRAM: 512 KB
  • Pamięć Flash: 16 MB
  • Pamięć PSRAM: 8 MB
• Łączność bezprzewodowa
  • Wi-Fi: 2.4 GHz (802.11 b/g/n)
  • Bluetooth: 5 LE
  • Antena: wbudowana
• Wyświetlacz e-Paper
  • Przekątna: 3,97"
  • Rozdzielczość: 800 × 480 px
  • Kolory: czarny, biały, czerwony
  • Skala szarości: 4
  • Wielkość obszaru aktywnego: 86,40 × 51,84 mm
  • Kąt widzenia: >170°
  • Czas szybkiego odświeżania: 2,8 s
  • Czas pełnego odświeżania: 3,5 s
  • Czas odświeżania częściowego: 0,6 s
  • Pobór mocy podczas odświeżania: <40 mW
• Audio i interakcja głosowa
  • Mikrofon: wbudowany
  • Kodek audio: ES8311
  • Wzmacniacz audio: NS4150B
  • Złącze głośnika: MX1.25
  • Obsługa aplikacji voice i AI voice interaction
• Czujniki i RTC
  • IMU: QMI8658 (akcelerometr 3-osiowy, żyroskop 3-osiowy)
  • RTC: PCF85063
  • Czujnik temperatury i wilgotności: SHTC3
• Zasilanie i zarządzanie energią
  • Napięcie pracy: 3,3 V
  • Złącze baterii: MX1.25 2PIN dla 3.7 V Li-Ion
  • Ładowanie baterii: przez port USB-C
  • Układ zarządzania energią: TG28
  • Złącze podtrzymania RTC: MX1.25 RTC backup battery header
• Pamięć i interfejsy
  • Slot TF: microSD (obsługa FAT32), zestaw zawiera kartę TF 16 GB oraz czytnik kart
  • Port USB: USB-C (programowanie i logowanie)
  • Przyciski: PWR, BOOT
  • Sterowanie: 3-kierunkowy przełącznik obrotowy
• Parametry fizyczne
  • Masa: 0,156 kg

W zestawie

• ESP32-S3-ePaper-3.97 ×1
• Głośnik 8 Ω 1 W ×1
• Kabel USB Type-A do Type-C ~1 m ×1
• Karta TF 16 GB ×1
• Czytnik kart ×1
• Akumulator litowy 3,7 V ×1
