Wyświetlacz e-Paper 3.97" (G) 800×480 SPI HAT+ dla Raspberry Pi - Waveshare 31062
ID: 1203952
118,39 zł
Brutto
96,25 zł Netto

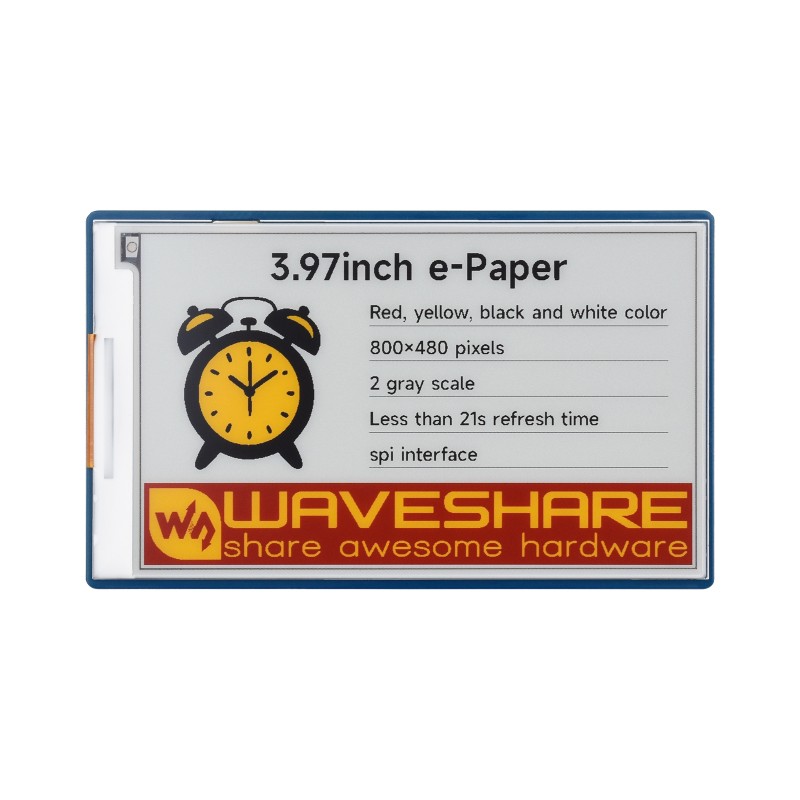

Moduł wyświetlacza e-Paper (E-Ink) o przekątnej 3.97" i rozdzielczości 800 × 480 px, obsługujący kolory czerwony / żółty / czarny / biały. Wersja HAT+ z wbudowaną płytką sterującą (driver board), interfejsem SPI oraz standardowym złączem Raspberry Pi 40PIN GPIO, kompatybilna m.in. z Raspberry Pi, Jetson Nano, Arduino, STM32 i ESP32. Charakteryzuje się bardzo niskim poborem energii oraz efektem „papierowego” obrazu bez podświetlenia. Waveshare 3.97inch e-Paper HAT+ (G)
Opis
Wyświetlacz e-Paper (E-Ink) o przekątnej 3.97" i rozdzielczości 800 × 480 px przeznaczony do zastosowań wymagających niskiego poboru energii oraz wysokiej czytelności w świetle otoczenia. Obsługuje cztery kolory: czerwony, żółty, czarny i biały, co pozwala na prezentację bardziej rozbudowanych informacji niż w klasycznych wyświetlaczach monochromatycznych.
Wersja HAT+ wyposażona jest w zintegrowaną płytkę sterującą (driver board) oraz standardowe złącze 40-pin GPIO, umożliwiające bezpośrednie podłączenie do Raspberry Pi bez dodatkowych modułów. Komunikacja odbywa się za pomocą interfejsu SPI, co zapewnia szeroką kompatybilność także z innymi platformami, takimi jak Arduino, STM32, ESP32 czy Jetson Nano.
Technologia e-Paper pozwala na utrzymanie wyświetlanego obrazu bez zasilania – energia pobierana jest jedynie podczas odświeżania. Brak podświetlenia sprawia, że ekran jest czytelny nawet w silnym świetle, a szeroki kąt widzenia (>170°) zapewnia dobrą widoczność z różnych perspektyw. Dzięki tym cechom moduł idealnie sprawdza się w systemach IoT, etykietach cenowych, wyświetlaczach informacyjnych oraz urządzeniach przemysłowych.

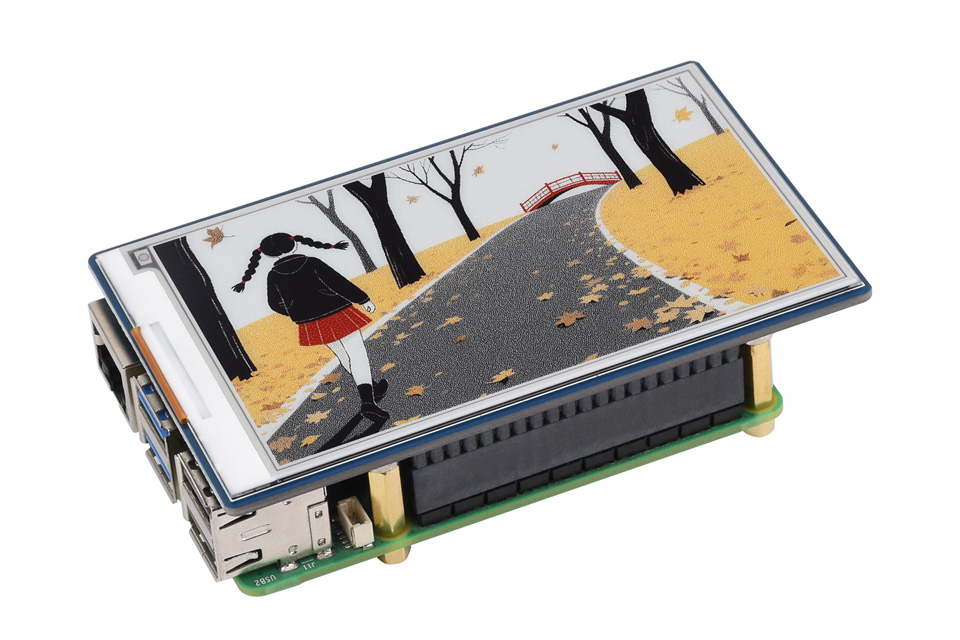

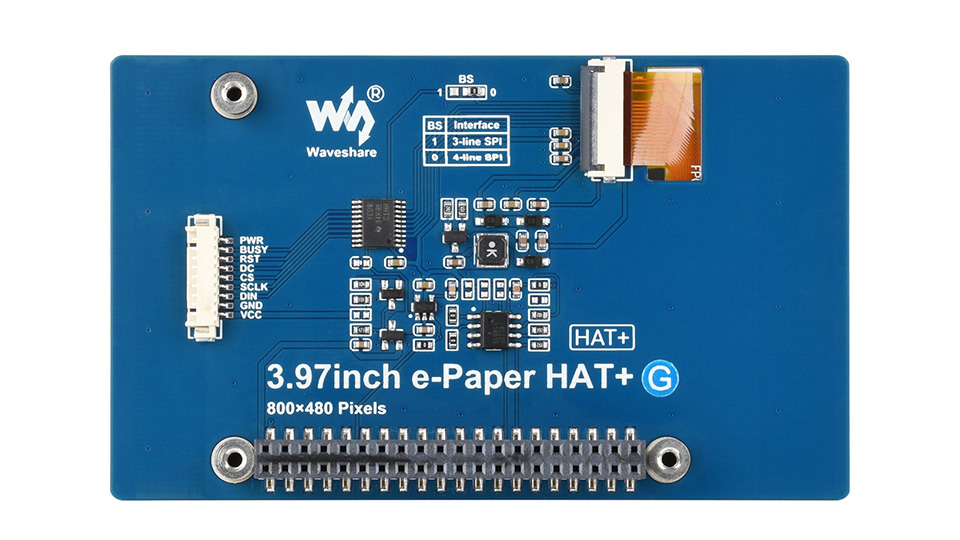

Wbudowany interfejs sterowania SPI Przykładowy montaż na Raspberry Pi
- PWR – sterowanie zasilaniem (włącz/wyłącz)
- BUSY – wyjście statusu zajętości
- RST – reset zewnętrzny (aktywny stan niski)
- DC – wybór danych/komend (stan wysoki – dane, niski – komendy)
- CS – wybór układu SPI (aktywny stan niski)
- SCLK – linia zegarowa SPI
- DIN – linia danych SPI (MOSI)
- GND – masa
- VCC – zasilanie (3.3 V / 5 V)
Właściwości
- Typ wyświetlacza: e-Paper (E-Ink), pasywnie refleksyjny
- Przekątna: 3.97"
- Rozdzielczość: 800 × 480 px
- Kolory: czerwony / żółty / czarny / biały
- Skala szarości: 2 poziomy
- Kąt widzenia: >170°
- Interfejs i kompatybilność:
- Interfejs komunikacyjny: SPI (3- i 4-przewodowy)
- Złącze: Raspberry Pi 40PIN GPIO (HAT+)
- Kompatybilność: Raspberry Pi, Jetson Nano, Arduino, STM32, ESP32
- Wbudowany konwerter poziomów napięć (3.3 V / 5 V)
- Parametry elektryczne:
- Napięcie pracy: 3.3 V / 5 V
- Pobór mocy podczas odświeżania: <90 mW
- Pobór prądu w trybie czuwania: <0.01 µA
- Parametry wyświetlania:
- Czas pełnego odświeżania: ~21 s
- Czas szybkiego odświeżania: ~13 s
- Zachowanie obrazu bez zasilania
- Parametry mechaniczne:

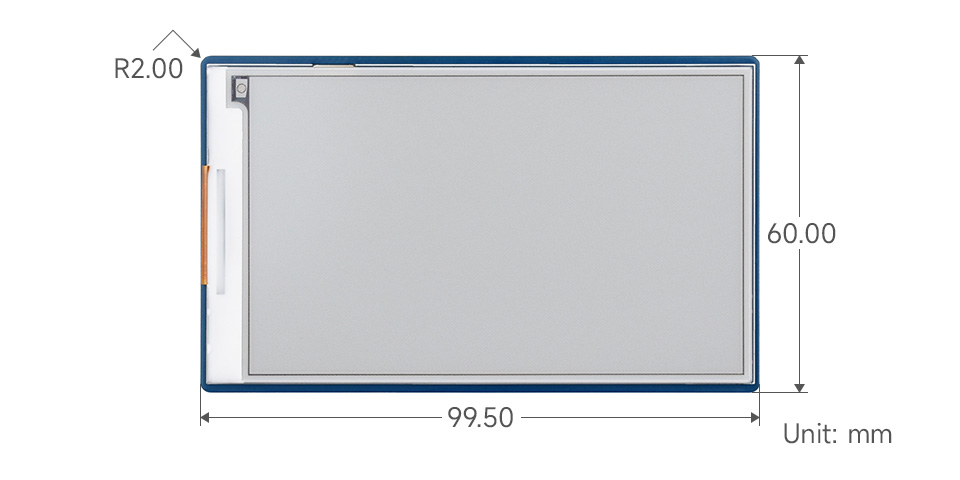

- Wymiary (z płytką): 99.5 × 60.0 mm
- Obszar aktywny: 86.4 × 51.84 mm
- Rozmiar piksela: 0.108 × 0.108 mm
W zestawie
- Wyświetlacz 3.97" e-Paper HAT+ (G)
- Przewód MX1.25 9PIN
- Zestaw śrub montażowych
