ID: 1208309
580,49 zł
Brutto

471,94 zł Netto

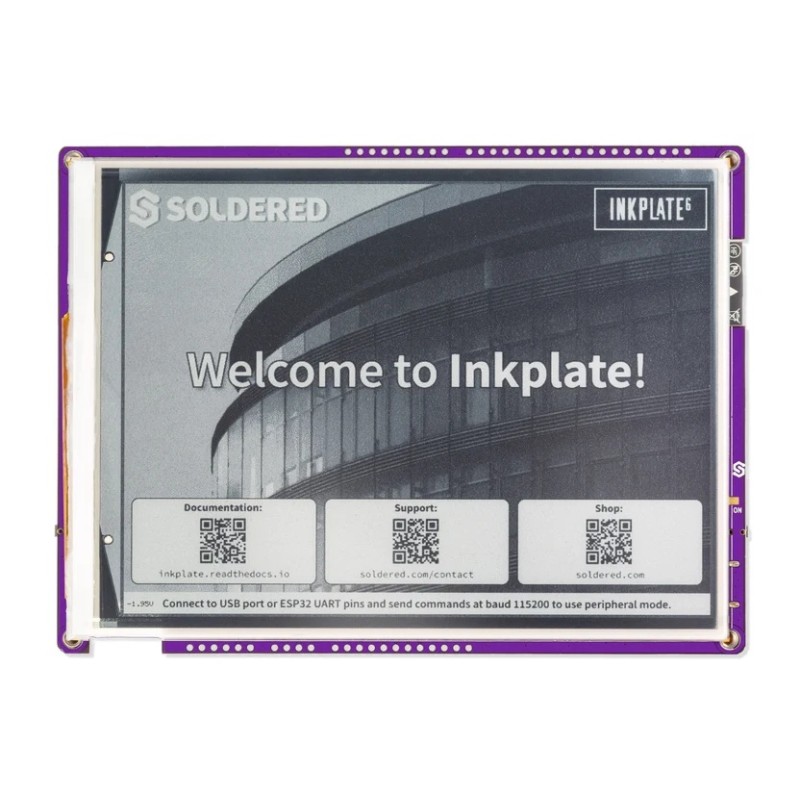

Programowalny moduł z 6-calowym wyświetlaczem e-paper 800 × 600px, oferującym tryb czarno-biały, 8 poziomów szarości oraz częściowe odświeżanie. Bazuje na ESP32-WROVER z WiFi i Bluetooth, a także oferuje microSD, RTC, Qwiic/easyC i USB-C. Wariant z obudową i akumulatorem Li-Ion 1200mAh. Soldered 333229

24h
Dostępny
Dostępna ilość: 1

Opis

Programowalny moduł Inkplate 6 firmy Soldered wykorzystuje 6-calowy wyświetlacz e-paper ED060SC7 o rozdzielczości 800 × 600px. Panel obsługuje tryb czarno-biały oraz 3-bitową skalę szarości obejmującą 8 poziomów. Pełne odświeżenie ekranu trwa około 1,26s, natomiast częściowe około 0,26s, co umożliwia szybką aktualizację wybranych fragmentów obrazu bez konieczności odświeżania całej powierzchni.

Moduł bazuje na ESP32-WROVER, który zapewnia łączność WiFi oraz Bluetooth 4.2 BR/EDR i BLE. Płytka jest wyposażona w gniazdo kart microSD, zegar RTC PCF85063A z podtrzymaniem bateryjnym, złącze USB-C z mostkiem CH340C USB-UART oraz złącze easyC / Qwiic. Dostępne linie GPIO oraz interfejsy I2C i SPI pozwalają rozbudować projekt o dodatkowe czujniki, moduły i urządzenia peryferyjne.

Wariant 333229 jest dostarczany z obudową drukowaną 3D oraz akumulatorem Li-Ion 3,7V o pojemności 1200mAh. Wbudowany układ MCP73831 odpowiada za ładowanie akumulatora po podłączeniu USB-C i umożliwia automatyczne przejście na zasilanie bateryjne po odłączeniu przewodu. Pobór prądu w trybie głębokiego uśpienia wynosi około 25µA, a wymiary urządzenia z obudową to około 160,7 × 116,8 × 13,7mm.

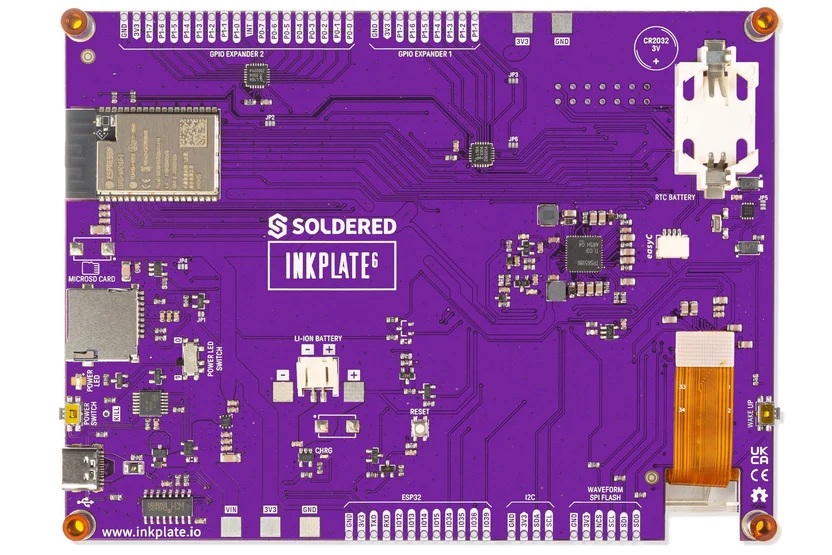

Soldered Inkplate 6 - widok modułu pod kątem

Inkplate 6 można programować z wykorzystaniem Arduino oraz MicroPython. Biblioteka Arduino jest zgodna z Adafruit GFX, a platforma obsługuje również LVGL. Konstrukcja sprzętowa jest dostępna jako open source. Panel e-paper pochodzi z odzysku z czytników e-booków, dlatego mogą występować niewielkie ślady kosmetyczne, które nie wpływają na jego działanie.

Właściwości

  • Wyświetlacz
    • Typ: e-paper / E-Ink
    • Panel: ED060SC7
    • Przekątna: 6"
    • Rozdzielczość: 800 × 600px
    • Tryb wyświetlania: czarno-biały i skala szarości
    • Skala szarości: 3-bit, 8 poziomów
    • Czas pełnego odświeżania: około 1,26s
    • Czas częściowego odświeżania: około 0,26s
    • Częściowe odświeżanie: tak
    • Ekran dotykowy: nie
    • Podświetlenie: nie
    • Powierzchnia: matowa, refleksyjna
  • Mikrokontroler i komunikacja
    • Mikrokontroler: ESP32-WROVER
    • WiFi
    • Bluetooth 4.2 BR/EDR
    • Bluetooth Low Energy
  • Interfejsy i pamięć
    • Gniazdo kart microSD
    • Złącze USB-C
    • Mostek USB-UART: CH340C
    • Złącze easyC / Qwiic
    • GPIO
    • I2C
    • SPI
    • RTC: PCF85063A z podtrzymaniem bateryjnym
  • Zasilanie
    • Zasilanie przez USB-C lub akumulator Li-Ion
    • Akumulator: Li-Ion 3,7V
    • Pojemność akumulatora: 1200mAh
    • Złącze akumulatora: JST 2-pin, raster 2,0mm
    • Układ ładowania: MCP73831
    • Automatyczne ładowanie przez USB-C
    • Automatyczne przełączanie na zasilanie bateryjne po odłączeniu USB
    • Pobór prądu w trybie głębokiego uśpienia: około 25µA
  • Oprogramowanie
    • Obsługa Arduino
    • Obsługa MicroPython
    • Biblioteka zgodna z Adafruit GFX
    • Obsługa LVGL
    • Konstrukcja open source
  • Parametry mechaniczne
    • Obudowa drukowana 3D
    • Wymiary z obudową: 160,7 × 116,8 × 13,7mm
    • Panel e-paper pochodzący z odzysku
    • Możliwe niewielkie ślady kosmetyczne niewpływające na działanie
  • Informacje dodatkowe
    • Producent: Soldered Electronics
    • Kod produktu: 333229

W zestawie

  • Inkplate 6 z wyświetlaczem e-paper 6"
  • Obudowa drukowana 3D
  • Akumulator Li-Ion 3,7V 1200mAh
  • Przewód USB-C
1208309

Cechy

Typ ekranu
E-Ink/EPAPER
Przekątna (cale)
6
Rozdzielczość
800 x 600 px
Interfejs
SPI
Dotyk
Nie
