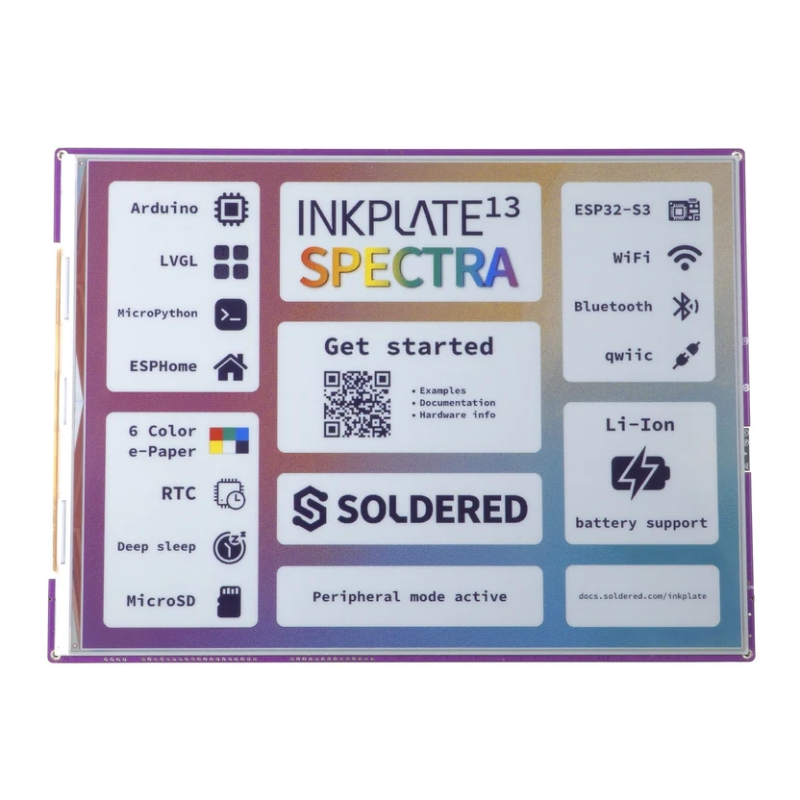

Soldered Inkplate 13SPECTRA - 13,3" kolorowy wyświetlacz e-Paper z obudową i akumulatorem

Opis

Wyświetlacz E-Ink Spectra 6 o przekątnej 13,3" i rozdzielczości 1600 x 1200 px Inkplate 13SPECTRA, wyświetlający sześć kolorów: czarny, biały, żółty, czerwony, niebieski i zielony. Sterowanie zapewnia ESP32-S3-WROOM-2-N32R16V z dwurdzeniowym procesorem Xtensa LX7 pracującym z częstotliwością do 240 MHz, 32 MB pamięci Flash i 16 MB PSRAM. Łączność obejmuje WiFi 2,4 GHz 802.11 b/g/n oraz Bluetooth 5 LE. Pełne odświeżenie kolorowego obrazu zajmuje około 19 s, dlatego konstrukcja sprawdza się przede wszystkim w panelach informacyjnych, kalendarzach, cyfrowych ramkach, dashboardach inteligentnego domu i innych aplikacjach wymagających dużego, okresowo aktualizowanego ekranu. Biblioteka Arduino obsługuje algorytmy ditheringu oraz częściowe odświeżanie Sparkle.

Płytka oferuje 3x Qwiic I2C, czytnik kart microSD, 16-liniowy ekspander GPIO oraz RTC PCF85063A z podtrzymaniem za pomocą baterii CR2032. USB-C służy do programowania, komunikacji szeregowej i ładowania akumulatora, a pobór prądu w trybie deep sleep wynosi około 14 µA. Obsługiwane środowiska obejmują Arduino IDE, MicroPython, ESP-IDF, LVGL oraz ESPHome, co pozwala wykorzystać Inkplate m.in. w autonomicznych urządzeniach IoT i panelach współpracujących z Home Assistant. Wersja 333366 zawiera obudowę wykonaną metodą druku 3D oraz akumulator Li-Ion 3000 mAh. Wymiary urządzenia z wyświetlaczem, obudową i akumulatorem wynoszą 300,7 x 224,8 x 14,7 mm.

Właściwości

• Typ wyświetlacza: kolorowy e-Paper E-Ink Spectra 6
• Przekątna ekranu: 13,3"
• Rozdzielczość: 1600 x 1200 px
• Liczba kolorów: 6
• Kolory: czarny, biały, żółty, czerwony, niebieski, zielony
• Czas pełnego odświeżenia: około 19 s
• Częściowe odświeżanie: Sparkle, obsługiwane przez bibliotekę Arduino
• Moduł: ESP32-S3-WROOM-2-N32R16V
• Procesor: dwurdzeniowy Xtensa LX7
• Częstotliwość taktowania: do 240 MHz
• Pamięć Flash: 32 MB
• Pamięć PSRAM: 16 MB
• WiFi: 802.11 b/g/n, 2,4 GHz
• Bluetooth: 5 LE
• Pobór prądu w trybie deep sleep: około 14 µA
• Akumulator: Li-Ion 3,7 V, 3000 mAh
• Ładowanie akumulatora: wbudowany układ ładowania
• Złącze akumulatora: JST
• RTC: PCF85063A
• Podtrzymanie RTC: bateria CR2032
• USB: USB-C
• Funkcje USB-C: programowanie, komunikacja szeregowa, ładowanie
• Złącza rozszerzeń: 3x Qwiic I2C
• Czytnik kart pamięci: microSD
• Ekspander GPIO: 16 linii + przerwanie
• Przyciski: zasilania i wybudzania
• Obsługiwane środowiska: Arduino IDE, MicroPython, ESP-IDF, LVGL, ESPHome
• Konstrukcja sprzętowa i oprogramowanie: open source
• Obudowa: drukowana 3D
• Wymiary z wyświetlaczem, obudową i akumulatorem: 300,7 x 224,8 x 14,7 mm

W zestawie

• Inkplate 13SPECTRA z wyświetlaczem e-Paper 13,3"
• Obudowa drukowana 3D
• Akumulator Li-Ion 3000 mAh
• Przewód USB-C - USB-C
