Pojemnościowy wyświetlacz dotykowy DSI 7" 1024x600 IPS - Waveshare 33259

Opis

Waveshare 33259 (7-DSI-TOUCH-C) przeznaczony do budowy interfejsów HMI oraz stanowisk operatorskich opartych na platformach z wyjściem DSI, w tym Raspberry Pi. Obraz przesyłany przez DSI pozwala na pracę bez dodatkowych konwerterów HDMI, a obsługa dotyku realizowana przez interfejs I2C umożliwia integrację z systemem operacyjnym jako ekran dotykowy wielopunktowy.

Matryca IPS o przekątnej 7" i rozdzielczości 1024 x 600 px zapewnia stałe parametry obrazu przy kącie widzenia do 170°, a jasność 400 cd/m² ułatwia zastosowanie w projektach stacjonarnych. Zasilanie ekranu realizowane przez 5 V z GPIO, a w zestawie znajdują się przewody do połączeń z różnymi wariantami złącz DSI oraz wiązki do podania zasilania. Regulacja podświetlenia realizowana programowo pozwala dopasować jasność do warunków pracy.

Obsługiwane platformy

• Raspberry Pi
  • Obsługa Raspberry Pi OS oraz 5-punktowego dotyku przez interfejs DSI i I2C
  • Kompatybilność m.in. z Raspberry Pi 3A+, 3B+, 4B, 5 oraz Compute Module 3 / 4 / 5
• ESP32-P4
  • Obsługa graficznych interfejsów użytkownika opartych na LVGL
  • Obsługa 5-punktowego dotyku pojemnościowego
• RK3506
  • Obsługa systemów Buildroot oraz Ubuntu
  • Obsługa 5-punktowego dotyku
• RK3576
  • Obsługa systemów Buildroot, Debian, Ubuntu oraz Android
  • Obsługa 5-punktowego dotyku

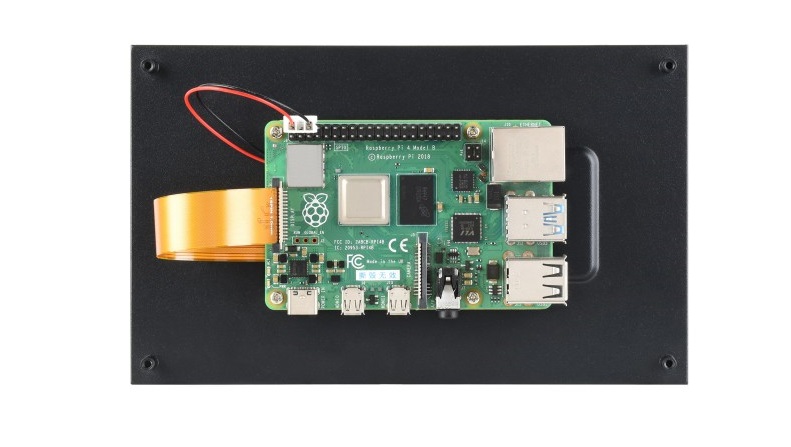

                                                                                        Przykładowe użycie wyświetlacza z Raspberry Pi 4 Model B

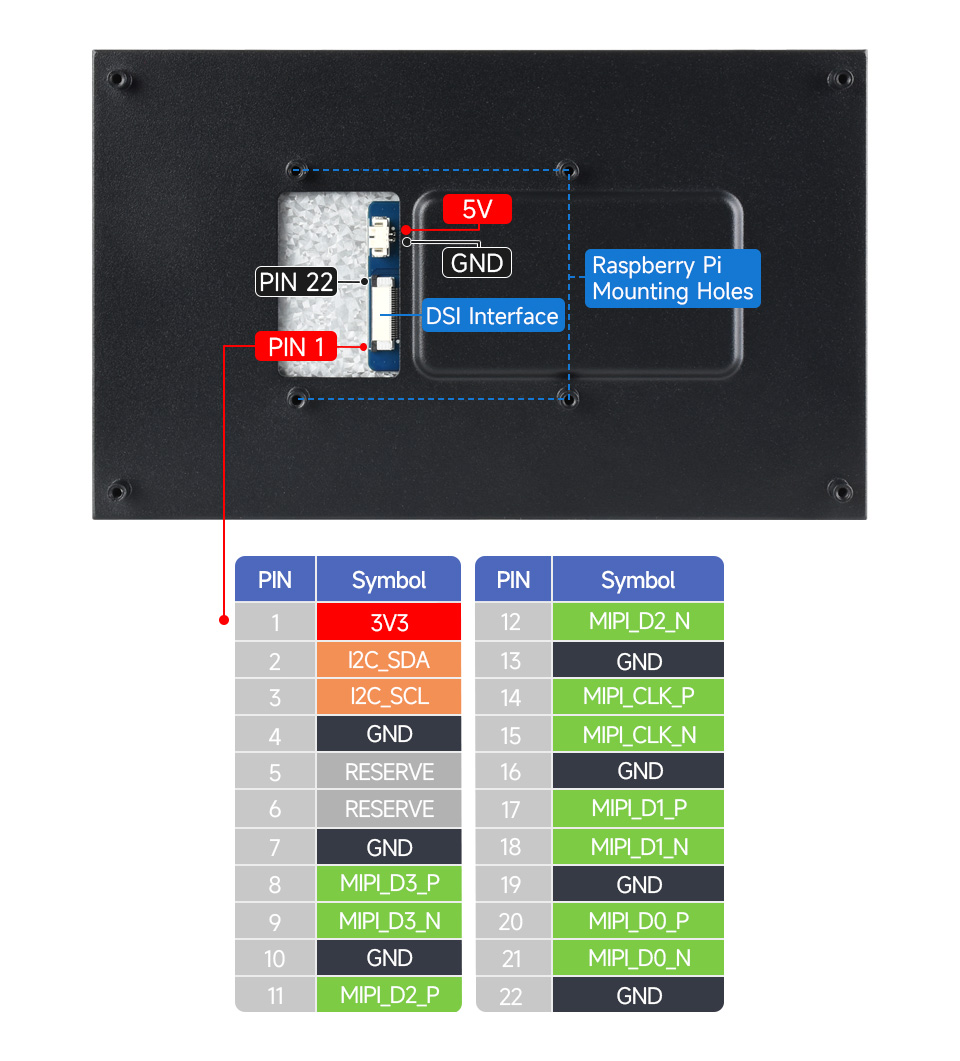

                                                                                                                              Opis pinów

Właściwości

• Model: 7-DSI-TOUCH-C
• Interfejs wyświetlacza: DSI
• Przekątna ekranu: 7"
• Rozdzielczość: 1024 x 600 px
• Typ matrycy: IPS
• Kąt widzenia: 170°
• Typ dotyku: pojemnościowy
• Liczba punktów dotyku: do 5
• Interfejs dotyku: I2C
• Jasność: 400 cd/㎡
• Regulacja podświetlenia: programowa
• Napięcie wejściowe: 4,75 - 5,30 V
• Pobór prądu: min. 0,43 A
• Temperatura pracy: 0°C - 60°C
• Temperatura przechowywania: -10°C ~ 70°C
• Masa zestawu: 0,278 kg

W zestawie

• 1x Wyświetlacz Waveshare 7-DSI-TOUCH-C
• 1x Przewód MIPI-DSI 12 cm
• 1x Przewód MX 1.25 2PIN do 2.54 3PIN
• 2x Taśma FFC 22PIN ok. 200 mm (styki po przeciwnych stronach)
• 1x Przewód MX 1.25 2PIN do MX 1.25 4PIN ok. 150 mm
• 1x Zestaw dystansów
