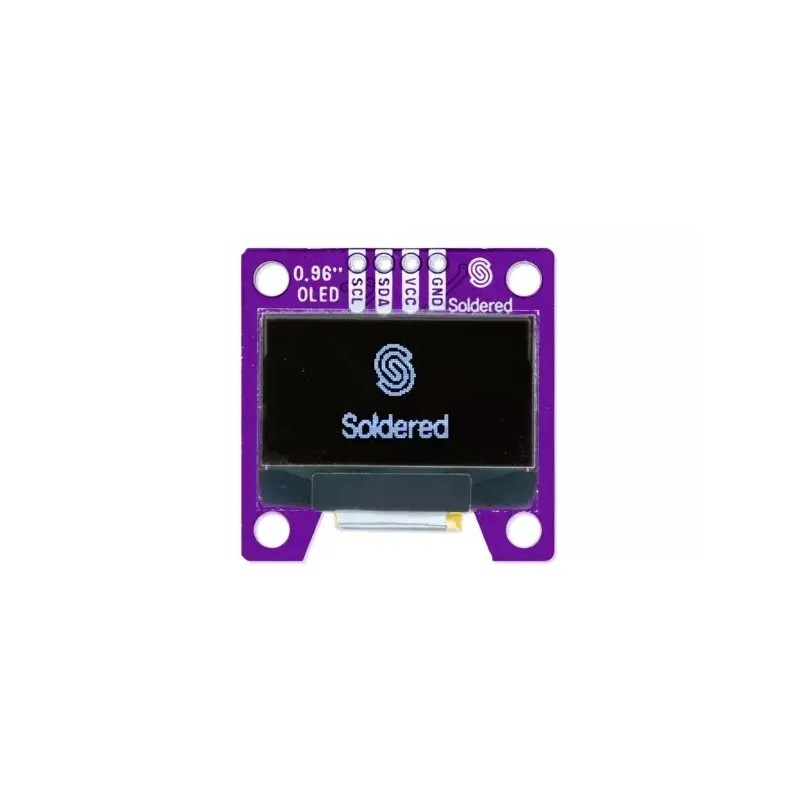

Widok główny
search
  • Widok główny
  • Widok płytki od góry
  • Widok płytki pod kątem
  • Widok zestawu
  • Widok od góry
  • Widok pod kątem
ID: 1208285
41,24 zł
Brutto

33,53 zł Netto

Graficzny wyświetlacz OLED o przekątnej 0,96" i rozdzielczości 128 × 64px, z białymi pikselami i sterownikiem SSD1306. Komunikuje się przez I2C, a dwa złącza Qwiic umożliwiają podłączenie do kompatybilnej płytki bez lutowania. Przeznaczony do prezentowania tekstu, ikon i wyników pomiarów. Soldered 333099

Brak terminu dostawy
Obecnie brak na stanie

Opis

Wyświetlacz graficzny OLED ze sterownikiem SSD1306 firmy Soldered ma przekątną 0,96" i rozdzielczość 128 × 64px. Monochromatyczny ekran wyświetla tekst i grafikę w kolorze białym na ciemnym tle. Każdy aktywny piksel emituje własne światło, dlatego dodatkowe podświetlenie nie jest wymagane. Moduł sprawdzi się przy prezentowaniu wyników pomiarów, komunikatów, ikon oraz prostych menu.

Komunikacja z mikrokontrolerem odbywa się przez interfejs I2C z domyślnym adresem 0x3C. Dwa złącza Qwiic, zgodne z easyC i STEMMA QT, pozwalają podłączyć wyświetlacz do kompatybilnej płytki sterującej oraz dołączać kolejne urządzenia do magistrali bez lutowania. Na płytce znajdują się również pola lutownicze GND, VCC, SDA i SCL, przeznaczone do montażu dołączonej listwy goldpin.

Rozkład wyprowadzeń wyświetlacza OLED SSD1306 0,96 cala firmy Soldered

W fabrycznej konfiguracji zasilanie przez pin VCC wymaga napięcia 5V, które wbudowany stabilizator obniża do 3,3V. Złącza Qwiic pracują z zasilaniem i poziomami logicznymi 3,3V oraz 5V. Zasilanie napięciem 3,3V bezpośrednio przez pin VCC wymaga odpowiedniej konfiguracji zworek zgodnie z dokumentacją producenta. Pobór prądu wynosi około 20mA i zależy od liczby aktywnych pikseli.

Producent udostępnia bibliotekę Arduino z przykładami oraz moduł MicroPython do obsługi wyświetlacza. Płytka ma wymiary 30 × 30mm i dwa otwory montażowe na śruby M3, umożliwiające zamocowanie modułu w obudowie lub konstrukcji urządzenia.

Właściwości

  • Wyświetlacz
    • Technologia: OLED
    • Sterownik: SSD1306
    • Przekątna ekranu: 0,96"
    • Rozdzielczość: 128 × 64px
    • Kolor wyświetlania: biały
    • Obraz monochromatyczny
    • Piksele emitujące własne światło, bez dodatkowego podświetlenia
  • Komunikacja i złącza
    • Interfejs: I2C
    • Domyślny adres I2C: 0x3C
    • Złącza: 2 × Qwiic, zgodne z easyC i STEMMA QT
    • Pola lutownicze do montażu listwy goldpin: GND, VCC, SDA, SCL
  • Zasilanie
    • Napięcie zasilania przez pin VCC w fabrycznej konfiguracji: 5V
    • Wbudowany stabilizator napięcia 3,3V
    • Napięcie zasilania i poziom logiczny złączy Qwiic: 3,3V, 5V
    • Zasilanie napięciem 3,3V przez pin VCC możliwe po zmianie konfiguracji zworek
    • Pobór prądu: około 20mA, zależnie od liczby aktywnych pikseli
  • Oprogramowanie
    • Biblioteka Arduino z przykładami udostępniona przez producenta
    • Moduł MicroPython do obsługi wyświetlacza
  • Parametry mechaniczne
    • Wymiary płytki: 30 × 30mm
    • Dwa otwory montażowe na śruby M3

W zestawie

  • Moduł wyświetlacza OLED SSD1306 0,96" w wersji białej
  • Listwa goldpin 4-pin do samodzielnego przylutowania
1208285

Cechy

Typ ekranu
OLED
Przekątna (cale)
0,96
Rozdzielczość
128 x 64 px
Interfejs
I2C
Dotyk
Nie
