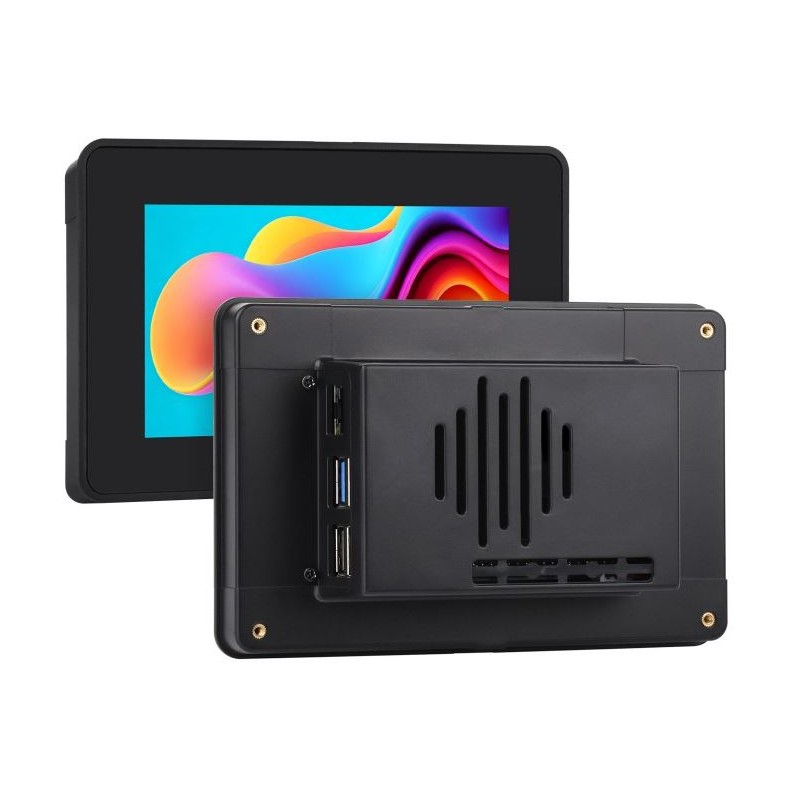

5-calowy wyświetlacz DSI o rozdzielczości 720 × 1280 px z matrycą IPS i 5-punktowym panelem pojemnościowym, wykonany w technologii optycznego łączenia (optical bonding) z hartowanym szkłem. Wersja z czarną obudową ochronną przeznaczoną wyłącznie do Raspberry Pi 5, umożliwiająca estetyczny i mechanicznie zabezpieczony montaż zestawu. Waveshare 5-DSI-TOUCH-B-WITH-CASE

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Model 5-DSI-TOUCH-B-WITH-CASE obejmuje wyświetlacz 5″ 720 × 1280 px z panelem IPS oraz dedykowaną czarną obudowę ochronną. Konstrukcja została przygotowana do współpracy z Raspberry Pi 5 poprzez interfejs MIPI-DSI. Ekran pracuje domyślnie w orientacji pionowej (portrait) z rozdzielczością 720 × 1280 px (H×V), z możliwością zmiany orientacji na poziomą poprzez konfigurację programową.

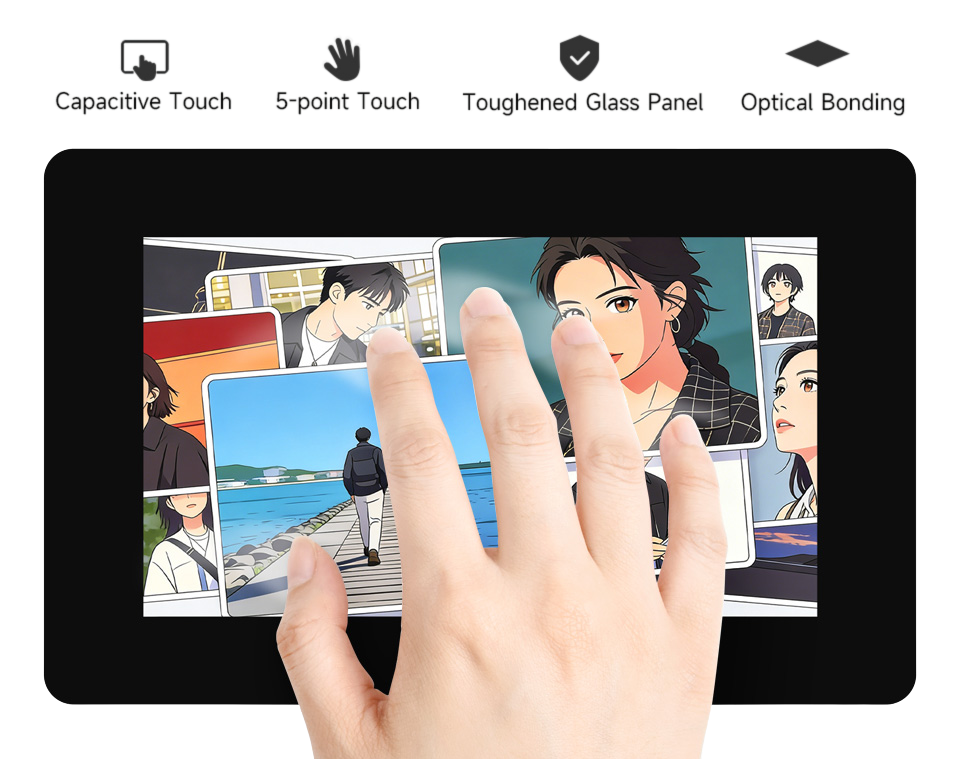

Zastosowana matryca IPS zapewnia szeroki kąt widzenia 178° oraz stabilne odwzorowanie kolorów. Panel dotykowy obsługuje do 5 punktów jednocześnie (w zależności od systemu operacyjnego), a hartowane szkło o twardości do 6H zwiększa odporność na zarysowania. Technologia optical bonding poprawia czytelność obrazu, redukuje refleksy oraz ogranicza wnikanie kurzu pomiędzy warstwami wyświetlacza.

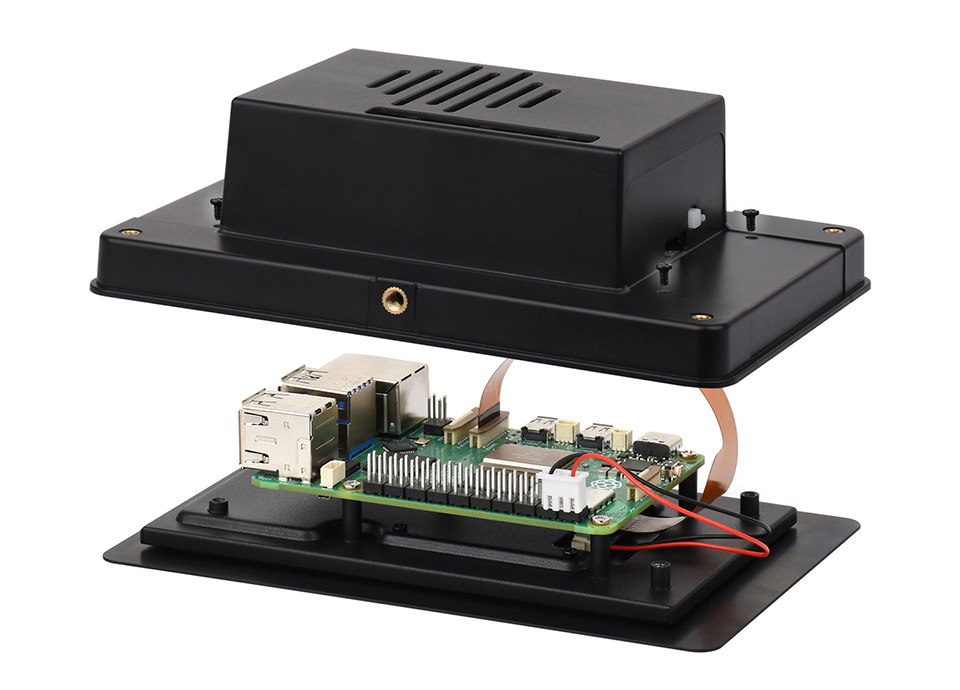

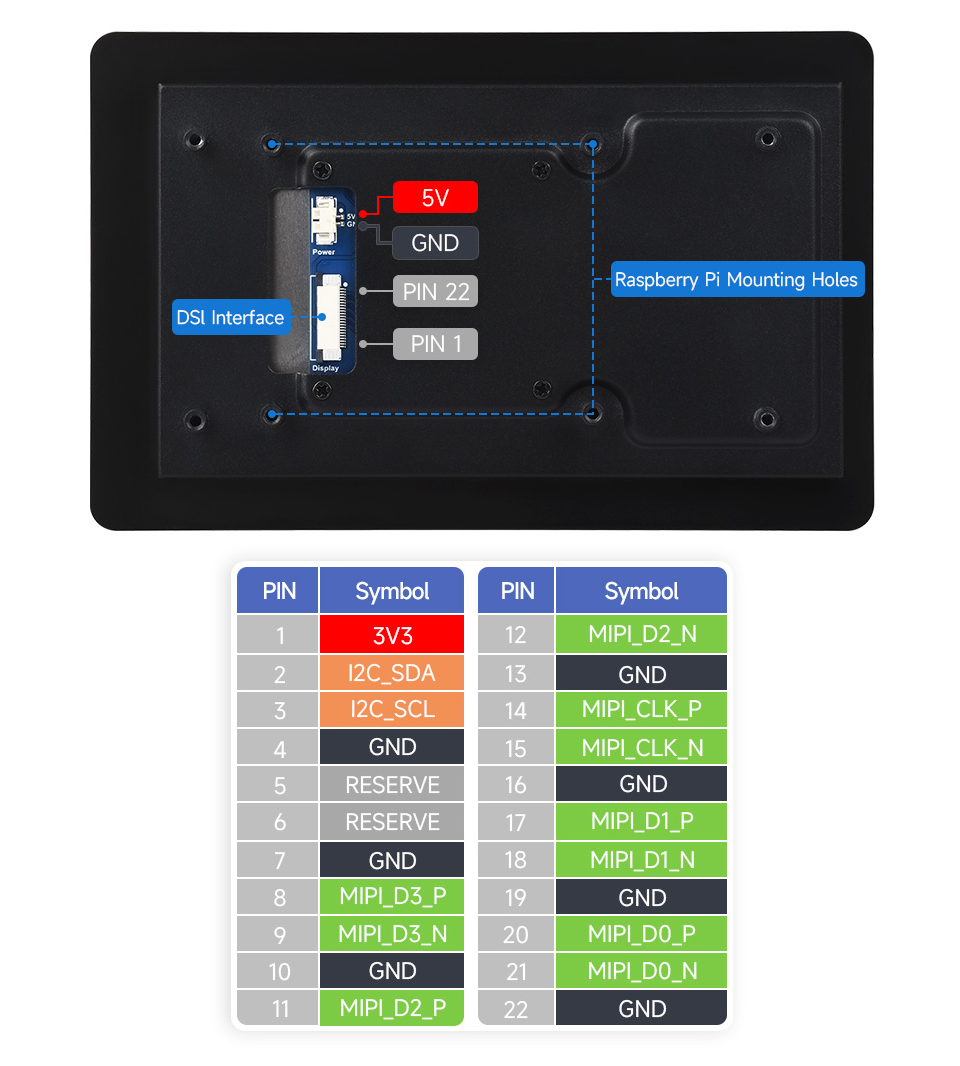

Komunikacja obrazu odbywa się przez interfejs DSI, natomiast panel dotykowy wykorzystuje magistralę I2C. Regulacja podświetlenia dostępna jest programowo. Konstrukcja z obudową umożliwia bezpośredni montaż z Raspberry Pi 5, zapewniając stabilne mocowanie oraz ochronę mechaniczną zespołu wyświetlacza.

Wyświetlacz w obudowie współpracuje z Raspberry Pi 5 (Raspberry Pi OS, 5-punktowy dotyk). Zasilanie realizowane jest przez linię 5 V GPIO zgodnie z dokumentacją producenta.


Uwaga!

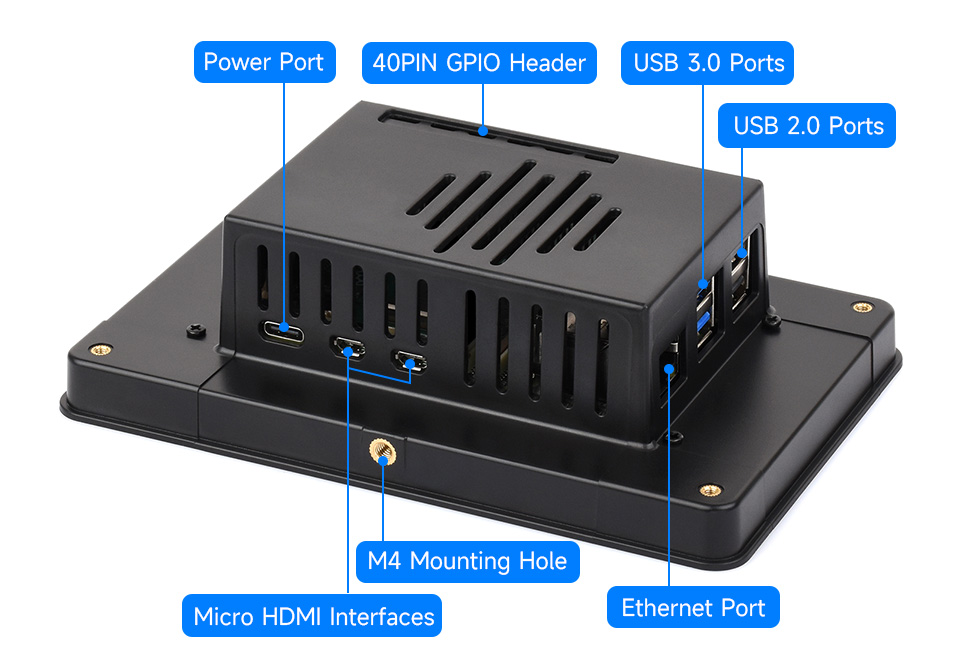

Obudowa ochronna dołączona do zestawu jest kompatybilna wyłącznie z Raspberry Pi 5 ze względu na układ złączy i otworów montażowych. Nie zapewnia poprawnego montażu z innymi modelami Raspberry Pi.

Właściwości

  • Parametry wyświetlacza
    • Przekątna: 5″
    • Rozdzielczość: 720 × 1280 px
    • Orientacja domyślna: pionowa (portrait)
    • Panel: IPS
    • Kąt widzenia: 178°
  • Dotyk
    • Typ: pojemnościowy
    • Liczba punktów: do 5
    • Interfejs dotyku: I2C
    • Szkło: hartowane, do 6H
    • Technologia łączenia: optical bonding
  • Interfejsy i zasilanie
    • Interfejs obrazu: MIPI-DSI
    • Regulacja podświetlenia: programowa
    • Zasilanie: 5 V (GPIO zgodnie z dokumentacją)

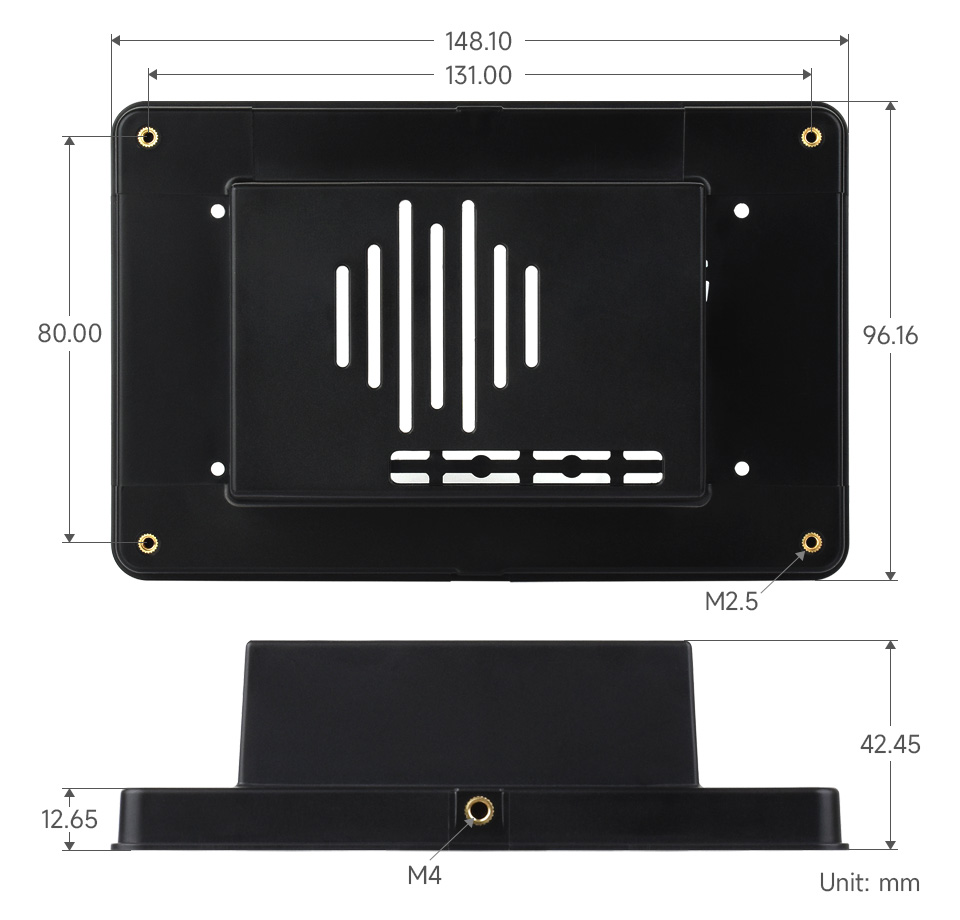

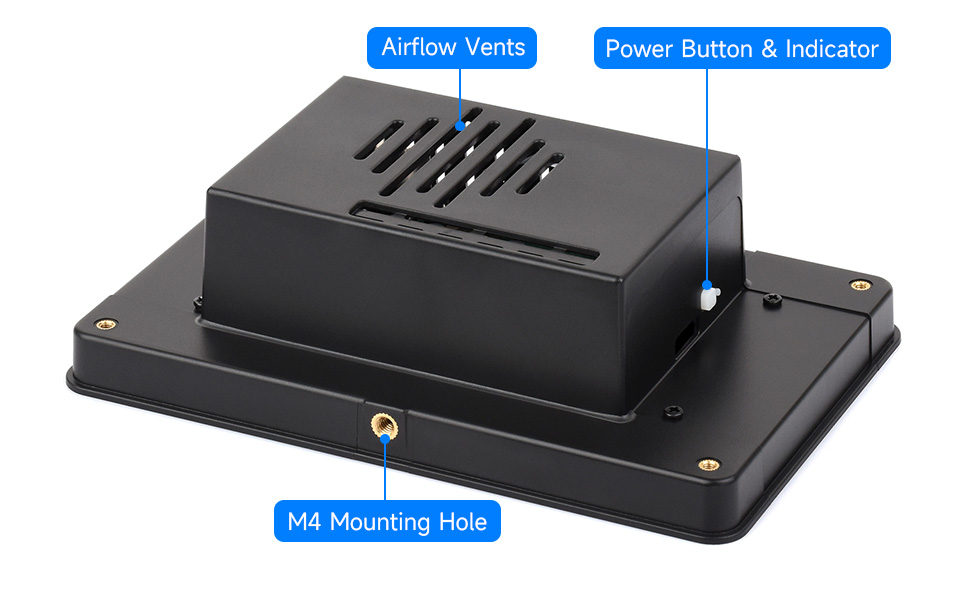

  • Obudowa
    • Kolor: czarny
    • Materiał: ABS
    • Kompatybilność mechaniczna: Raspberry Pi 5
  • Parametry fizyczne
    • Masa: 0,186 kg
    • Wersja: z czarną obudową ochronną

W zestawie

  • 5-DSI-TOUCH-B ×1
  • PI5-CASE-TD2-5inch (czarna obudowa) ×1
  • Przewód MIPI-DSI 12 cm ×1
  • Przewód DSI 12 cm C ×1
  • Przewód MX1.25 2PIN do 2.54 3PIN ×1
  • Przewód FFC 22PIN ~200 mm (przeciwległe strony) ×1
  • Przewód FFC 22PIN ~100 mm (przeciwległe strony) ×1
  • Przewód MX1.25 2PIN do MX1.25 4PIN ~150 mm ×1
  • Nakładka silikonowa przycisku ×1
  • Zestaw dystansów montażowych ×1
  • Zestaw śrub ×1
1203593

Cechy

Typ ekranu
LCD IPS
Przekątna (cale)
5
Rozdzielczość
720 × 1280 px
Interfejs
MIPI-DSI
Dotyk
Tak
