ID: 1204588
65,18 zł
Brutto

52,99 zł Netto

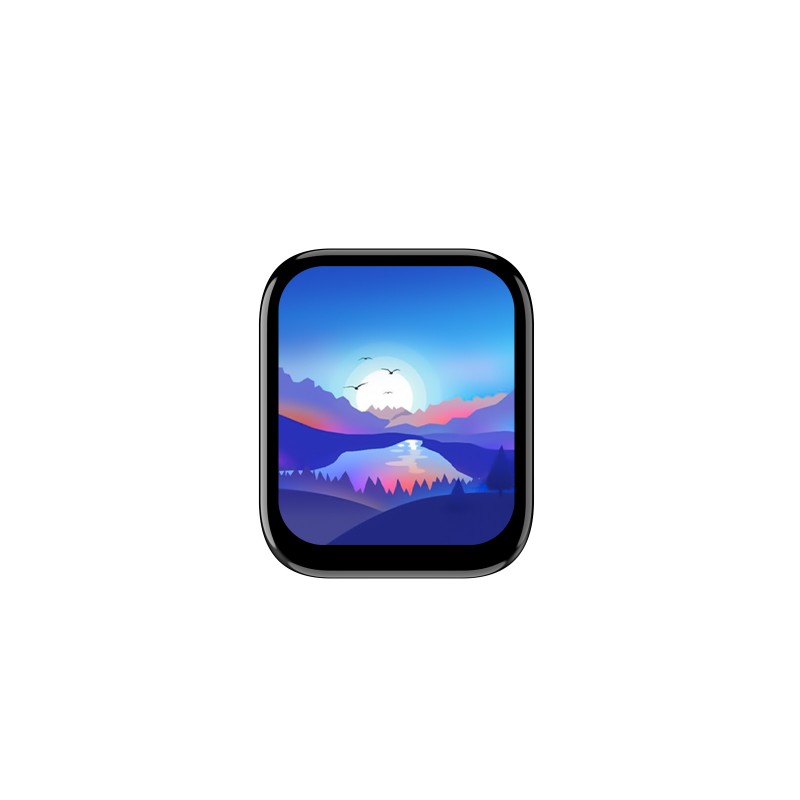

Moduł wyświetlacza LCD 1,83" IPS o rozdzielczości 240 x 284 px z panelem dotykowym pojemnościowym, interfejsem SPI oraz I2C, przeznaczony do mikrokontrolerów i SBC. Waveshare 1.83inch Touch LCD Module

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

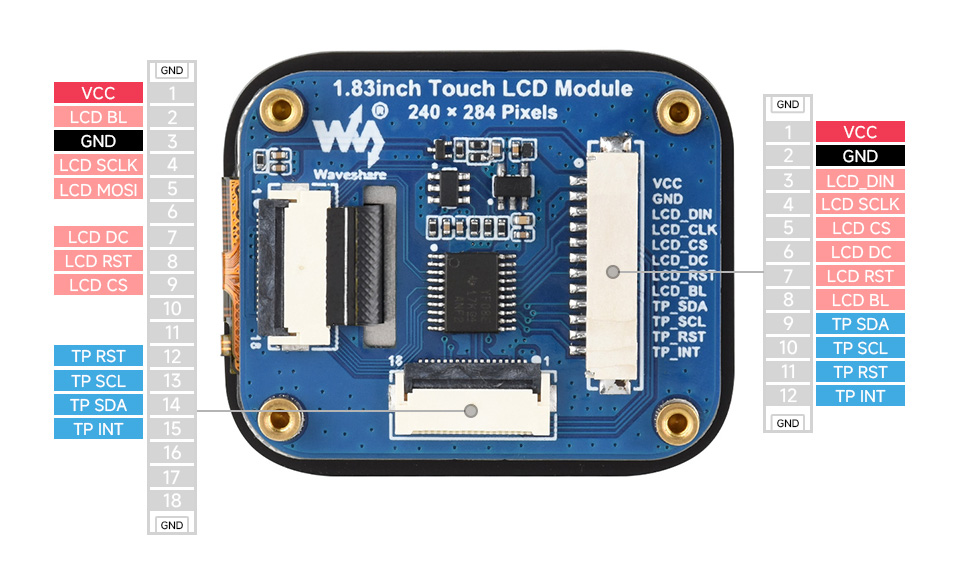

Moduł wyświetlacza LCD o przekątnej 1,83" wyposażony w panel IPS o rozdzielczości 240 x 284 pikseli oraz pojemnościowy panel dotykowy. Układ sterownika ST7789P odpowiada za obsługę wyświetlania obrazu poprzez interfejs SPI, natomiast kontroler CST816D realizuje obsługę dotyku za pomocą magistrali I2C. Konstrukcja pozwala na ograniczenie liczby wymaganych linii sygnałowych przy zachowaniu pełnej funkcjonalności.



Zastosowany panel IPS zapewnia szerokie kąty widzenia oraz dobrą reprodukcję kolorów (262K), co umożliwia wykorzystanie modułu w interfejsach użytkownika, urządzeniach przenośnych oraz projektach embedded. Wbudowany translator poziomów napięć umożliwia współpracę zarówno z systemami 3,3 V, jak i 5 V.


Moduł znajduje zastosowanie w projektach opartych o mikrokontrolery oraz komputery jednopłytkowe, takich jak Raspberry Pi, Arduino, STM32 czy ESP32. Dostępne materiały przykładowe ułatwiają implementację wyświetlania grafiki oraz obsługi dotyku w aplikacjach interfejsowych i sterujących.

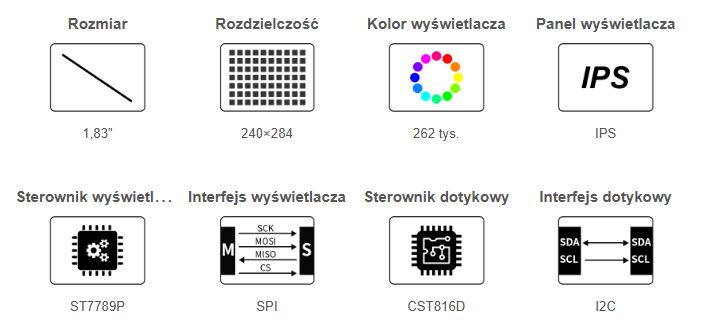

Właściwości

  • Sterownik wyświetlacza: ST7789P
  • Kontroler dotyku: CST816D
  • Rozdzielczość: 240 x 284
  • Przekątna: 1,83"
  • Typ panelu: IPS
  • Liczba kolorów: 262K
  • Interfejs wyświetlacza: SPI (4-wire)
  • Interfejs dotyku: I2C
  • Typ dotyku: pojemnościowy
  • Napięcie zasilania: 3,3 V / 5 V
  • Wbudowany translator poziomów napięć

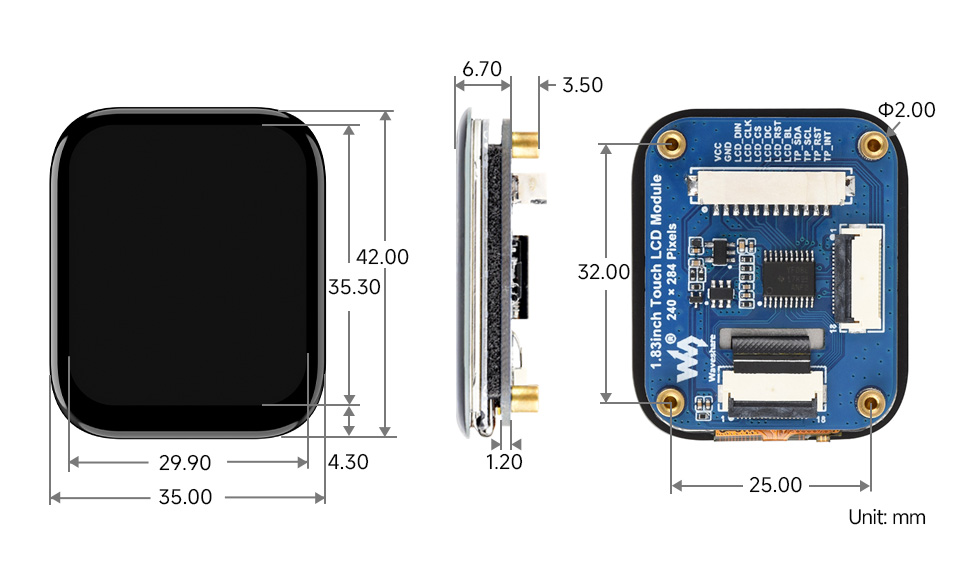

  • Rozmiar obszaru wyświetlania: 29,52 x 34,93 mm
  • Rozmiar piksela: 0,126 x 0,126 mm
  • Wymiary modułu: 35 x 42 mm
  • Waga: 0,02 kg

W zestawie

  • Moduł 1.83inch Touch LCD x1
  • Przewód GH1.25 12PIN x1
  • Taśma FFC 18PIN 0,5 mm 200 mm x1
1204588

Cechy

Typ ekranu
LCD IPS
Przekątna (cale)
1,83
Rozdzielczość
240 x 280 px
Interfejs
SPI
Dotyk
Tak
