AD8039ARZ – Dwukanałowy wzmacniacz operacyjny 350 MHz, 425 V/μs

Opis

AD8039ARZ firmy Analog Devices to dwukanałowy wzmacniacz operacyjny o wysokiej szybkości działania, oparty na napięciowym sprzężeniu zwrotnym. Charakteryzuje się szerokością pasma 350 MHz i bardzo wysoką szybkością narastania sygnału – aż 425 V/μs, co czyni go doskonałym wyborem do zastosowań wymagających dużej dynamiki i precyzji. Obsługuje napięcie zasilania w zakresie od 3 V do 12 V, pracuje z niskim prądem polaryzacji wejściowej oraz cechuje się niskim poziomem szumów.

Zaprojektowany do pracy z obciążeniami pojemnościowymi do 15 pF (z możliwością kompensacji dla wyższych wartości), znajduje zastosowanie w oprzyrządowaniu zasilanym bateryjnie, torach sygnałowych, przetwornikach A/C, filtrach analogowych, buforach oraz w układach z fotopowielaczami.

Właściwości

• Producent: Analog Devices
• Symbol: AD8039ARZ
• Typ: wzmacniacz operacyjny (napięciowy)
• Liczba kanałów: 2
• Szerokość pasma (-3 dB): 350 MHz
• Szybkość narastania: 425 V/μs
• Napięcie zasilania: 3 V do 12 V
• Napięcie niezrównoważenia wejścia: 500 μV
• Prąd polaryzacji wejścia: max. 0,75 μA
• Szum napięcia wejściowego: 8 nV/√Hz (100 kHz)
• Szum prądu wejściowego: 600 fA/√Hz (100 kHz)
• Zniekształcenia: -90 dB SFDR przy 1 MHz
• Prąd zasilania: 1 mA na wzmacniacz
• Temperatura pracy: od -40°C do +85°C

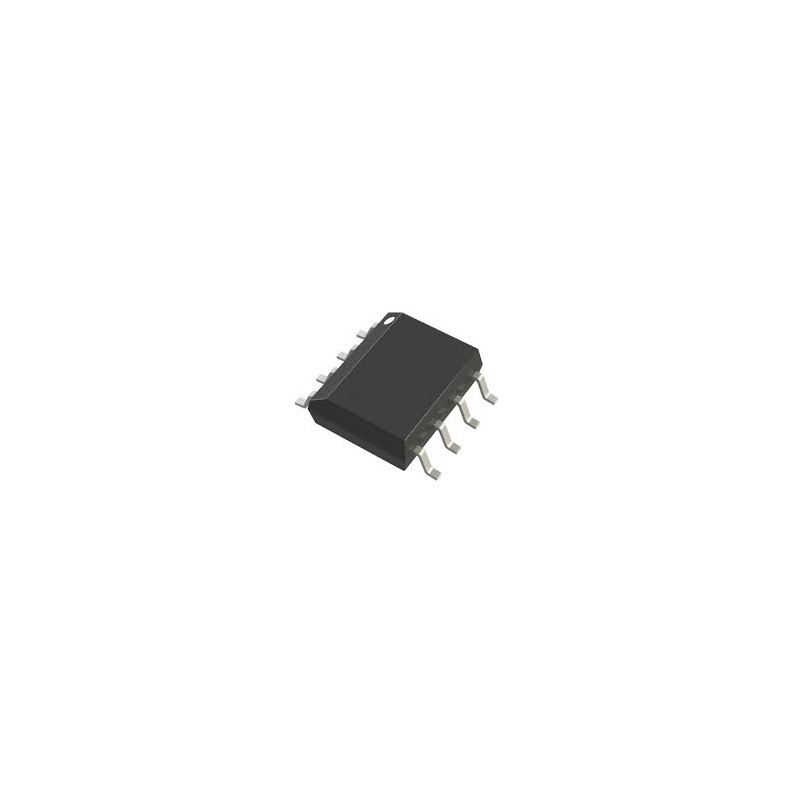

• Obudowa: NSOIC-8 (powierzchniowy montaż)
• Montaż: SMD
• Ilość pinów: 8
• MSL: 1 (bez ograniczeń wilgotności)
