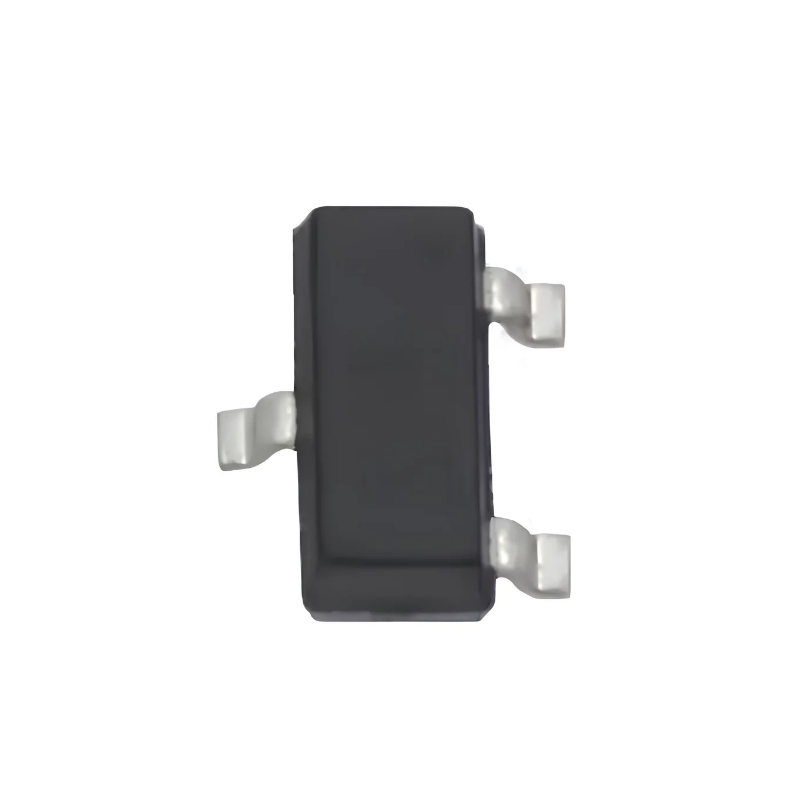

AO3400A - tranzystor N-MOSFET 30 V SOT-23
ID: 1204945
2,10 zł
Brutto
1,71 zł Netto
Tranzystor MOSFET z kanałem N przeznaczony do przełączania obciążeń oraz sterowania zasilaniem w układach elektronicznych. Obsługuje napięcie dren-źródło do 30 V, a niska rezystancja RDS(on) ogranicza straty podczas przewodzenia. Obudowa SOT-23 umożliwia montaż powierzchniowy na niewielkich płytkach PCB. AO3400A
Opis
Tranzystor MOSFET z kanałem N do układów przełączających i sterowania zasilaniem obsługuje napięcie dren-źródło do 30 V oraz prąd drenu do 5,7 A w warunkach określonych w dokumentacji układu. Rezystancja RDS(on) wynosi maksymalnie 26,5 mΩ przy VGS = 10 V, 32 mΩ przy VGS = 4,5 V oraz 48 mΩ przy VGS = 2,5 V. Niski ładunek bramki wspiera szybkie przełączanie, dzięki czemu układ może pracować w przetwornicach DC/DC, obwodach sterowania obciążeniami, układach zasilania oraz niewielkich sterownikach silników. Obudowa SOT-23 z trzema wyprowadzeniami jest przeznaczona do montażu SMD.
Właściwości
- Model: AO3400A
- Rodzaj: tranzystor MOSFET
- Typ kanału: N
- Maksymalne napięcie dren-źródło VDS: 30 V
- Prąd drenu ID: do 5,7 A
- Maksymalne napięcie bramka-źródło VGS: ±12 V
- Rezystancja RDS(on): maks. 26,5 mΩ przy VGS = 10 V
- Rezystancja RDS(on): maks. 32 mΩ przy VGS = 4,5 V
- Rezystancja RDS(on): maks. 48 mΩ przy VGS = 2,5 V
- Napięcie progowe bramki VGS(th): od 0,65 V do 1,45 V
- Typowy całkowity ładunek bramki Qg: 6 nC
- Maksymalna moc strat: 1,4 W
- Maksymalna temperatura złącza: +150°C
- Obudowa: SOT-23
- Liczba wyprowadzeń: 3
- Konfiguracja: pojedynczy tranzystor
- Montaż: SMD
