10051922-2010ELF – Złącze FFC/FPC 0,5 mm, 20 pin
ID: 587936
5906623498499
7,16 zł
Brutto
5,82 zł Netto

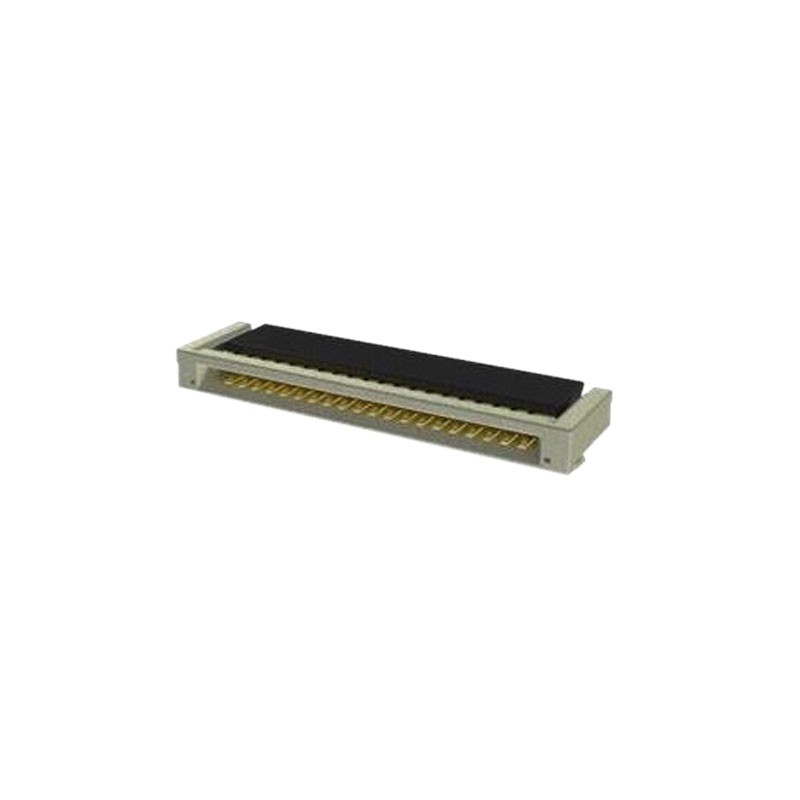

Amphenol 10051922-2010ELF to niskoprofilowe złącze ZIF FPC/FFC 0,5 mm z dolnym stykiem i bocznym wejściem, idealne do kompaktowych urządzeń elektronicznych wymagających niezawodnych połączeń taśm elastycznych
Opis
10051922-2010ELF firmy Amphenol Communications Solutions to precyzyjne złącze ZIF (Zero Insertion Force) przeznaczone do współpracy z taśmami FFC/FPC o rastrze 0,5 mm. Należy do serii VLL i oferuje 20 styków w jednym rzędzie z bocznym (kątowym) wejściem i dolnym stykiem (Lower Contact). Złącze zostało zaprojektowane do montażu powierzchniowego (SMD), a jego niewielka wysokość (1,3 mm) pozwala na integrację w kompaktowych urządzeniach elektronicznych.
Złącze zapewnia maksymalny prąd 0,5 A na styk oraz napięcie do 50 V AC/DC, z wysoką rezystancją izolacji (≥100 MΩ) i niskim oporem styku (≤30 mΩ). Przystosowane do pracy w temperaturach od –55°C do +85°C. Produkt zgodny z RoHS, dostępny w opakowaniu typu taśma-rolka (Tape and Reel) dla montażu automatycznego.
Właściwości
- Producent: Amphenol Communications Solutions
- Symbol: 10051922-2010ELF
- Typ: złącze FFC/FPC ZIF
- Seria: VLL
- Liczba styków: 20
- Raster: 0,5 mm
- Układ styków: 1 rząd, dolny kontakt (lower side)
- Wejście taśmy: boczne (kątowe)
- Typ montażu: SMD (powierzchniowy)
- Prąd maksymalny: 0,5 A / styk
- Napięcie maksymalne: 50 V AC/DC
- Rezystancja styku: ≤30 mΩ
- Rezystancja izolacji: ≥100 MΩ
- Temperatura pracy: –55°C do +85°C
- Żywotność mechaniczna: 20 cykli
- Wymiary: 12,5 × 3,75 × 1,3 mm
- Zgodność z RoHS: tak
587936
Cechy
- Raster
- 0,5 mm
- Liczba pinów
- 20
- Rodzaj styku
- Dolny
- Orientacja przestrzenna
- Pozioma
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
