CT220BMV-HS5 Contactless Current Sensor - moduł z bezdotykowym czujnikiem prądu ±1.5mT/15G
ID: 1199030
18,77 zł
Brutto
15,26 zł Netto
Bezkontaktowy czujnik pola magnetycznego o zakresie ±1.5 mT i czułości 1500 mV/mT przy 5 V. Oferuje analogowe wyjście ratiometryczne oraz sygnał FLAG, aktywowany przy przekroczeniu progów granicznych pola. Charakteryzuje się szybkim czasem reakcji (20 µs) i pasmem 30 kHz z wbudowanym filtrem RC. Dzięki kompaktowej budowie, obsłudze AC/DC i łatwemu montażowi jest idealny do energooszczędnych i bezpiecznych systemów monitorowania prądu. Pololu 5352
Opis

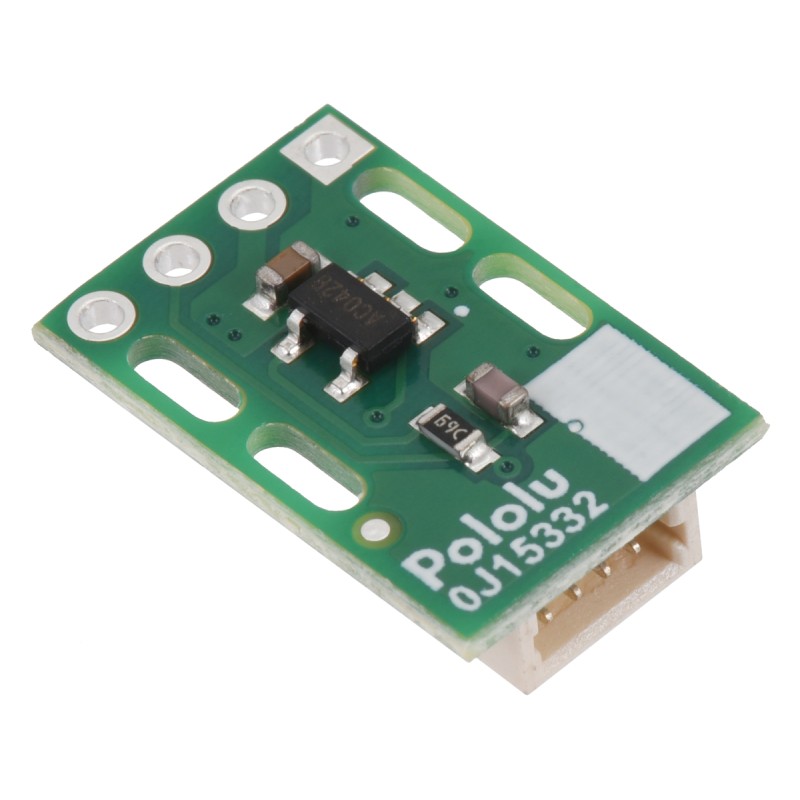

Moduł CT220BMV-HS5 Contactless Current Sensor Carrier to kompaktowa płytka z czujnikiem firmy Allegro Microsystems, opartym na technologii XtremeSense™ TMR (tunelowy magnetorezystor), służąca do bezkontaktowego pomiaru prądu.
Dzięki temu rozwiązaniu możliwe jest precyzyjne określenie natężenia prądu bez potrzeby przerywania obwodu – czujnik wykrywa pole magnetyczne generowane przez prąd płynący w pobliskim przewodniku. Technologia TMR zapewnia wysoką czułość oraz niskie zużycie energii, co sprawia, że czujnik jest idealny do zastosowań w systemach energooszczędnych.
Urządzenie oferuje wysoką liniowość, rozdzielczość i odporność na temperaturę, zachowując przy tym dużą izolację elektryczną. Wyjście analogowe, proporcjonalne do natężenia pola magnetycznego, umożliwia uzyskanie dokładnych pomiarów prądu po odpowiedniej kalibracji. Sensor działa w trybie dwukierunkowym, obsługując zarówno systemy prądu stałego, jak i zmiennego. Dzięki niewielkim wymiarom oraz otworom montażowym można go łatwo zamocować na przewodzie. Złącze JST SH oraz otwory w rastrze 2.54 mm zapewniają elastyczność przy podłączaniu. Dodatkowo, wyprowadzenie FLAG sygnalizuje wykrycie pola magnetycznego przekraczającego określony próg. Moduł jest idealnym rozwiązaniem do projektów wymagających bezpiecznego i niezawodnego monitorowania prądu.
CT220BMV-HS5 obsługuje zakres pola magnetycznego ±1.5 mT (±15 G). Oferuje on czułość wyjściową 1500 mV/mT przy zasilaniu 5 V lub 990 mV/mT przy 3,3 V. Czujnik działa w zakresie napięcia zasilania od 2,7 V do 5,5 V, a przy 5 V napięcia wyjściowego punkt zerowy wynosi 2,5 V. Rzeczywisty zakres pomiaru prądu i jego czułość zależą od odległości czujnika od przewodnika, jego geometrii oraz kąta względem płytki. Aby uzyskać najlepsze wyniki, zaleca się skalibrowanie czujnika w konkretnym układzie, zwłaszcza w przypadku różnych średnic przewodów i grubości izolacji.
Właściwości
- Model czujnika: Allegro CT220BMV-HS5
- Zakres pomiaru pola magnetycznego: ±1.5 mT (±15 G)
- Czułość przy 5 V: 1500 mV/mT
- Wyjście analogowe ratiometryczne (centrowane wokół VDD/2)
- Wyjście FLAG, aktywne przy przekroczeniu 90% lub spadku poniżej 10% zakresu pola
- Czas reakcji: typowo 20 µs
- Pasmo przenoszenia: 30 kHz (z wbudowanym filtrem RC)
- Złącza: JST SH 4-pin lub otwory w rastrze 0.1″ (2.54 mm)
- Napięcie zasilania: 2.7 V do 5.5 V
- Pobór prądu: ok. 1.2 mA
- Temperatura pracy: −40 °C do 125 °C
- Wymiary: 10.2 × 15.7 × 5 mm
- Waga: 0.4g
1199030
Cechy
- Interfejs
- Sygnał analogowy
- Zakres pomiarowy
- ±80 A
- Sposób podłączenia
- Nieinwazyjny
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Moduł z czujnikiem prądu ACS724LLCTR-05AB o zakresie pomiarowym prądu stałego i przemiennego od -5 do 5 A. Komunikuje się przez interfejs analogowy. Pololu 4041
38,40 zł
24h
Dostępna ilość: 1
Dostępny
Moduł z czujnikiem prądu ACS724LLCTR-20AB o zakresie pomiarowym prądu stałego i przemiennego od -20 do 20 A. Komunikuje się przez interfejs analogowy. Pololu 4045
44,72 zł
Brak terminu dostawy
Brak towaru
Moduł z czujnikiem prądu ACHS-7122 o zakresie pomiarowym prądu stałego i przemiennego od -20 do 20 A. Komunikuje się przez interfejs analogowy. Pololu 4031
19,90 zł
24h
Dostępna ilość: 9
Dostępny
Moduł z czujnikiem TMR firmy Allegro, umożliwiający precyzyjny, bezkontaktowy pomiar prądu bez przerywania obwodu. Oferuje wysoką czułość, niskie zużycie energii, analogowe wyjście proporcjonalne do pola magnetycznego oraz funkcję wykrywania progowego (FLAG). Dzięki kompaktowej budowie, obsłudze AC/DC i łatwemu montażowi jest idealny do energooszczędnych i bezpiecznych systemów monitorowania prądu. Pololu 5355
18,77 zł
Brak terminu dostawy
Brak towaru
Produkty z tej samej kategorii (16)
Kompaktowy czujnik prądu oparty na technologii Halla, umożliwiający dokładny pomiar prądu DC i AC w zakresie ±10 A z galwaniczną izolacją. Ma analogowe wyjście VOUT z dużą czułością i pasmem 150 kHz, co pozwala na szybkie i precyzyjne odczyty w dynamicznych układach. Moduł pracuje w szerokim zakresie temperatur od -40°C do 125°C, a niska rezystancja ścieżki prądowej (~1,6 mΩ) minimalizuje straty energii. Dzięki niewielkim wymiarom i elastycznym opcjom montażu jest idealny do zastosowań w prototypach, systemach przemysłowych i projektach o ograniczonej przestrzeni. Pololu 5450
17,99 zł
4 tyg.
Brak towaru
Precyzyjny czujnik prądu oparty na efekcie Halla, oferujący izolację galwaniczną, szerokie pasmo przenoszenia 150 kHz oraz możliwość pomiaru prądu AC i DC z bardzo niskimi stratami mocy. Dzięki różnicowemu pomiarowi i odporności na zakłócenia magnetyczne, doskonale sprawdza się w aplikacjach wymagających dokładnego monitorowania prądu, takich jak zasilacze, przetwornice czy systemy sterowania silnikami. Pololu 5290
29,31 zł
24h
Dostępna ilość: 1
Dostępny
Nowoczesny czujnik prądu łączący efekt Halla z cewką indukcyjną, co pozwala na precyzyjne pomiary zarówno składowej stałej, jak i zmiennej do 5 MHz. Dzięki błyskawicznemu czasowi reakcji oraz niskiej rezystancji ścieżki doskonale sprawdza się w systemach sterowania silnikami, przetwornicach mocy i układach zabezpieczeń. Pololu 5230
50,34 zł
4 tyg.
Brak towaru
Moduł czujnika prądu ACS72981, który wykorzystuje efekt Halla do precyzyjnego i bezpiecznego pomiaru prądu AC oraz DC, zapewniając elektryczną izolację ścieżki prądowej. Dzięki szerokopasmowemu wyjściu analogowemu (do 250 kHz) i niskiej rezystancji przewodzącej (0,2 mΩ) minimalizuje straty energii i oferuje szybki czas reakcji poniżej 2 µs. Pololu 5256
58,79 zł
24h
Dostępna ilość: 1
Dostępny
Moduł z czujnikiem prądu ACS723 o zakresie pomiarowym prądu stałego i przemiennego ±5 A. Może odczytywać bardzo małe wartości prądu rzędu 10 mA. Komunikuje się przez interfejs analogowy. SparkFun SEN-14544
117,16 zł
3 tyg.
Brak towaru
Kompaktowy czujnik prądu oparty na technologii Halla, umożliwiający dokładny pomiar prądu DC i AC w zakresie ±10 A z galwaniczną izolacją. Ma analogowe wyjście VOUT z dużą czułością i pasmem 150 kHz, co pozwala na szybkie i precyzyjne odczyty w dynamicznych układach. Moduł pracuje w szerokim zakresie temperatur od -40°C do 125°C, a niska rezystancja ścieżki prądowej minimalizuje straty energii. Dzięki niewielkim wymiarom i elastycznym opcjom montażu jest idealny do zastosowań w prototypach, systemach przemysłowych i projektach o ograniczonej przestrzeni. Pololu 5456
18,86 zł
6 tyg.
Brak towaru
Moduł z czujnikiem napięcia i prądu. Działa w oparciu o rezystor bocznikowy i dzielnik napięcia oraz układ INA-169. Pozwala na pomiar napięcia do 52 V oraz prądu do 90 A. SparkFun SEN-16408
136,90 zł
3 tyg.
Brak towaru
Kompaktowy czujnik prądu oparty na technologii Halla, umożliwiający dokładny pomiar prądu DC i AC w zakresie ±30 A z galwaniczną izolacją. Ma analogowe wyjście VOUT z dużą czułością i pasmem 150 kHz, co pozwala na szybkie i precyzyjne odczyty w dynamicznych układach. Moduł pracuje w szerokim zakresie temperatur od -40°C do 125°C, a niska rezystancja ścieżki prądowej (~1,6 mΩ) minimalizuje straty energii. Dzięki niewielkim wymiarom i elastycznym opcjom montażu jest idealny do zastosowań w prototypach, systemach przemysłowych i projektach o ograniczonej przestrzeni. Pololu 5451
17,99 zł
4 tyg.
Brak towaru
Moduł czujnika prądu ACS71240, który wykorzystuje efekt Halla do precyzyjnego i bezpiecznego pomiaru prądu AC oraz DC, zapewniając elektryczną izolację ścieżki prądowej. Dzięki szerokopasmowemu wyjściu analogowemu (do 120 kHz) i niskiej rezystancji przewodzącej (0,6 mΩ) minimalizuje straty energii i oferuje szybki czas reakcji poniżej 5 µs. Pololu 5240
22,15 zł
4 tyg.
Brak towaru
Moduł czujnika prądu ACS71240, który wykorzystuje efekt Halla do precyzyjnego i bezpiecznego pomiaru prądu AC oraz DC, zapewniając elektryczną izolację ścieżki prądowej. Dzięki szerokopasmowemu wyjściu analogowemu (do 120 kHz) i niskiej rezystancji przewodzącej (0,6 mΩ) minimalizuje straty energii i oferuje szybki czas reakcji poniżej 5 µs. Pololu 5241
22,16 zł
24h
Dostępna ilość: 3
Dostępny
Precyzyjny czujnik prądu oparty na efekcie Halla, oferujący izolację galwaniczną, szerokie pasmo przenoszenia 150 kHz oraz możliwość pomiaru prądu AC i DC z bardzo niskimi stratami mocy. Dzięki różnicowemu pomiarowi i odporności na zakłócenia magnetyczne, doskonale sprawdza się w aplikacjach wymagających dokładnego monitorowania prądu, takich jak zasilacze, przetwornice czy systemy sterowania silnikami. Pololu 5296
46,19 zł
24h
Dostępna ilość: 4
Dostępny

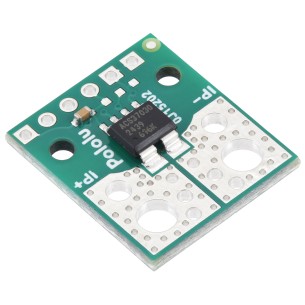

Nowoczesny czujnik prądu o zakresie pomiarowym od -40 A do +40 A, łączący efekt Halla z cewką indukcyjną, co pozwala na precyzyjne pomiary zarówno składowej stałej, jak i zmiennej do 5 MHz. Dzięki błyskawicznemu czasowi reakcji oraz niskiej rezystancji ścieżki doskonale sprawdza się w systemach sterowania silnikami, przetwornicach mocy i układach zabezpieczeń. Pololu 5231
