modHLK-LD2411S - Radarowy czujnik obecności człowieka 24GHz
search
  • modHLK-LD2411S - Radarowy czujnik obecności człowieka 24GHz
  • modHLK-LD2411S - Radarowy czujnik obecności człowieka 24GHz
  • modHLK-LD2411S - Radarowy czujnik obecności człowieka 24GHz
  • modHLK-LD2411S - Radarowy czujnik obecności człowieka 24GHz
  • modHLK-LD2411S - Radarowy czujnik obecności człowieka 24GHz
ID: 1192442
29,90 zł
Brutto

24,31 zł Netto

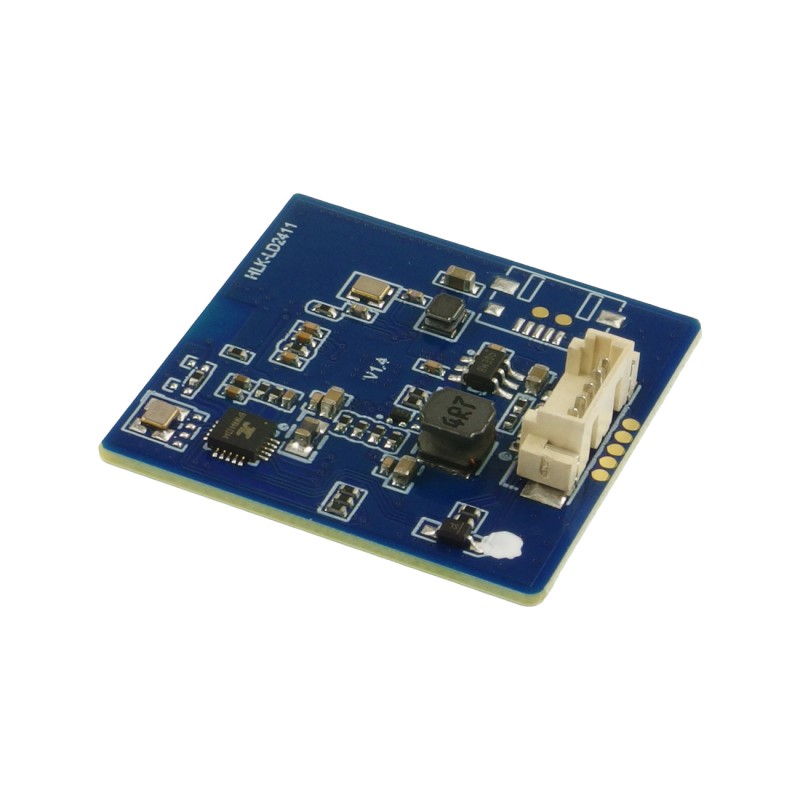

Moduł LD2411-S to radar 24 GHz do precyzyjnego wykrywania ruchu i mikroruchu człowieka na dystansie do 6 metrów. modHLK-LD2411S

24h
Dostępny
Dostępna ilość: 10

Opis

LD2411-S to moduł radarowy do wykrywania ruchów ciała ludzkiego, oparty na uproszczonym sprzęcie radaru 24 GHz oraz inteligentnym oprogramowaniu układowym RM01.

Projekt referencyjny przeznaczony jest do scenariuszy z jednym obserwowanym obiektem; w przypadku obecności wielu obiektów wybierany jest ten o najwyższej energii echa.

Sprzęt LD2411-S składa się z układu radaru fal milimetrowych 24 GHz, wysokowydajnej anteny mikrofalowej (nadajnik + odbiornik), małego mikrokontrolera oraz pomocniczych układów peryferyjnych. Wiązka radarowa ma kształt płaski: zasięg detekcji w płaszczyźnie azymutu wynosi 20°, a w płaszczyźnie elewacji: 45°. Użytkownicy mogą dostosować orientację modułu do wymagań konkretnego zastosowania.

Inteligentne oprogramowanie wykorzystuje technikę FMCW oraz zaawansowane techniki przetwarzania sygnału, co umożliwia precyzyjny pomiar odległości oraz wykrywanie ruchu i mikroruchu człowieka.

Właściwości

  • Praca w paśmie ISM 24 GHz,
  • Zintegrowany inteligentny radar fal milimetrowych i oprogramowanie algorytmiczne,
  • Dokładne wykrywanie ruchu/mikroruchu człowieka i pomiar odległości w pomieszczeniach i na zewnątrz,
  • Zasilanie z jednej linii 5 V,
  • Średni prąd pracy: 48 mA przy częstotliwości raportowania 20 Hz,
  • Narzędzia wizualizacji umożliwiające konfigurację stref wykrywania i czułości w zależności od odległości,
  • Maksymalny zasięg wykrywania obecności człowieka: 6 m,
  • Maksymalny zasięg wykrywania mikroruchów: 3,5 m,
  • Precyzja pomiaru odległości:
    • 30–350 cm: ±5 cm,
    • 350–600 cm: ±5%,
  • Kąt azymutu: 20°, kąt elewacji: 45°.
