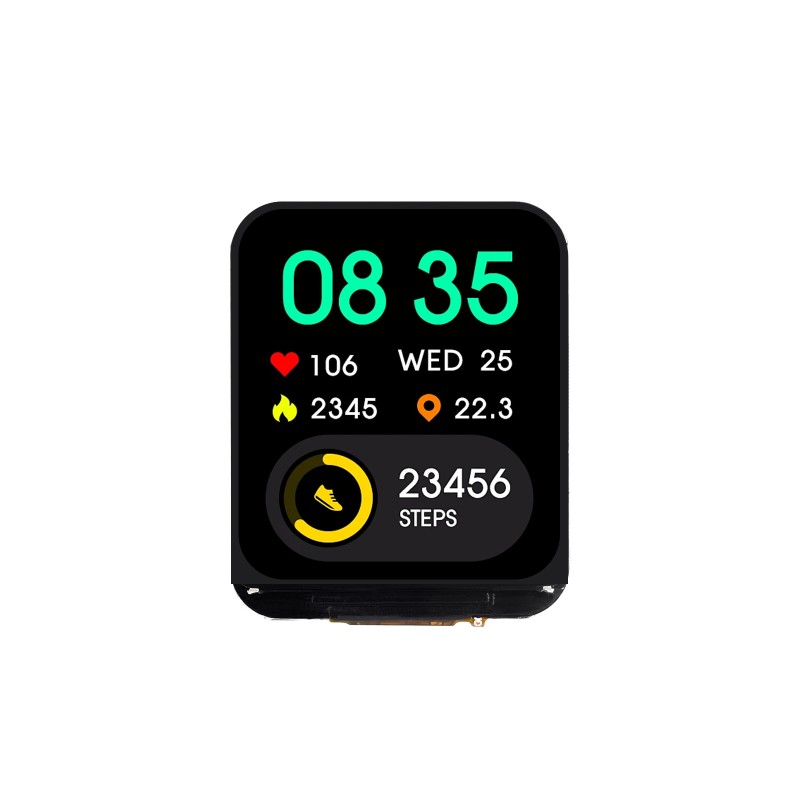

  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok pod kątem - strona wyświetlacza
  • Widok pod kątem - strona płytki ster.
ID: 1203968
71,44 zł
Brutto

58,08 zł Netto

Moduł rozwojowy oparty na mikrokontrolerze ESP32-C6 wyposażony w kolorowy wyświetlacz IPS 1.69" o rozdzielczości 240x280 px sterowany układem ST7789V2. Płytka obsługuje Wi-Fi 6, Bluetooth 5 oraz IEEE 802.15.4 (Zigbee / Thread) i zawiera wbudowane czujniki, kodek audio oraz układ zarządzania ładowaniem akumulatora Li-Po. Waveshare ESP32-C6-LCD-1.69

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

ESP32-C6 LCD 1.69" to kompaktowa płytka rozwojowa przeznaczona do projektów IoT oraz urządzeń przenośnych. Moduł oparty jest na mikrokontrolerze ESP32-C6 z 32-bitowym procesorem RISC-V taktowanym do 160 MHz oraz pamięcią 16 MB Flash, oferując wysoką wydajność przy niskim zużyciu energii.


Na płytce znajduje się kolorowy wyświetlacz IPS o przekątnej 1.69" i rozdzielczości 240 × 280 px, obsługujący 262 tys. kolorów. Wyświetlacz wykorzystuje sterownik ST7789V2 komunikujący się poprzez interfejs SPI, co pozwala ograniczyć liczbę używanych pinów mikrokontrolera.

Moduł obsługuje Wi-Fi 6, Bluetooth 5 oraz IEEE 802.15.4 (Zigbee / Thread) i wyposażony jest w 6-osiowy czujnik IMU QMI8658, kodek audio ES8311 z mikrofonem i wzmacniaczem, RTC PCF85063, złącze USB-C do programowania oraz złącze akumulatora Li-Po 3.7 V, umożliwiając budowę zaawansowanych urządzeń IoT i systemów z interakcją głosową.

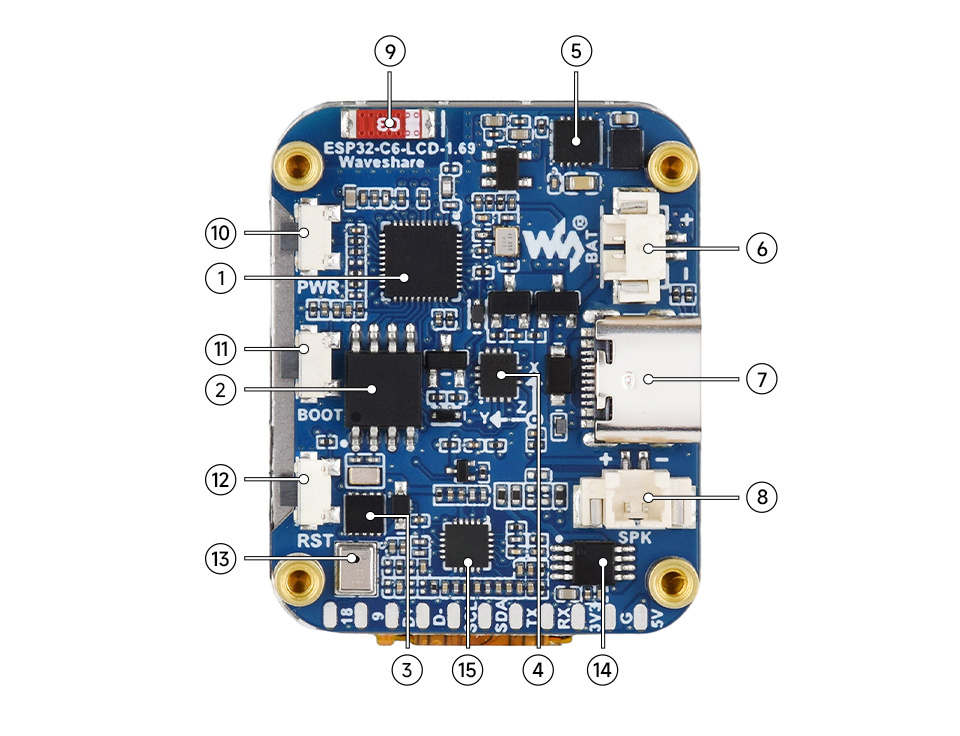

  1. ESP32-C6 – mikrokontroler z 32-bitowym procesorem RISC-V obsługujący Wi-Fi 6, Bluetooth 5 oraz IEEE 802.15.4 (Zigbee / Thread).
  2. W25Q128JVSIQ – pamięć 16 MB NOR Flash przeznaczona do przechowywania programu oraz danych.
  3. PCF85063 – układ RTC (Real Time Clock) umożliwiający odmierzanie czasu rzeczywistego.
  4. QMI8658 – 6-osiowy czujnik IMU zawierający 3-osiowy akcelerometr oraz 3-osiowy żyroskop do wykrywania ruchu i orientacji.
  5. ETA6098 – wysokowydajny układ ładowania akumulatora litowego zarządzający procesem ładowania baterii.
  6. MX1.25 2P Lithium battery header – złącze MX1.25 do akumulatora Li-Po 3.7 V, obsługujące ładowanie i rozładowywanie baterii.
  7. Type-C port – złącze USB-C mikrokontrolera ESP32-C6 służące do programowania oraz komunikacji z komputerem (logi/debug).
  8. MX1.25 speaker header – złącze głośnika umożliwiające podłączenie zewnętrznego głośnika.
  9. Onboard antenna – wbudowana antena do komunikacji bezprzewodowej Wi-Fi i Bluetooth.
  10. PWR button – przycisk zasilania umożliwiający sterowanie zasilaniem baterii (pojedyncze, podwójne lub długie naciśnięcie).
  11. BOOT button – przycisk trybu programowania, używany podczas wgrywania firmware do mikrokontrolera.
  12. RST button – przycisk resetu umożliwiający ponowne uruchomienie układu.
  13. Microphone – wbudowany mikrofon umożliwiający rejestrowanie dźwięku i obsługę interakcji głosowej.
  14. NS4150B – wzmacniacz audio klasy D o mocy 3 W do sterowania głośnikiem.
  15. ES8311 – energooszczędny kodek audio mono odpowiedzialny za przetwarzanie sygnału audio.

Właściwości

  • Mikrokontroler
    • Mikrokontroler: ESP32-C6
    • Procesor: 32-bit RISC-V do 160 MHz + niskomocowy RISC-V 20 MHz
    • Pamięć Flash: 16 MB NOR Flash
    • ROM: 320 KB
    • SRAM: 512 KB HP SRAM + 16 KB LP SRAM
  • Wyświetlacz
    • Wyświetlacz: IPS LCD
    • Przekątna wyświetlacza: 1.69"
    • Rozdzielczość: 240 × 280 px
    • Liczba kolorów: 262K
    • Sterownik wyświetlacza: ST7789V2
    • Interfejs wyświetlacza: SPI
  • Parametry obrazu
    • Jasność: 435 cd/m²
    • Kontrast: 315:1
  • Łączność bezprzewodowa:
    • Wi-Fi 6
    • Bluetooth 5 LE / BLE
    • IEEE 802.15.4 (Zigbee 3.0 / Thread)
  • Czujniki:
    • QMI8658 – 6-osiowy IMU (akcelerometr + żyroskop)
  • Układy dodatkowe:
    • RTC PCF85063
    • Kodek audio ES8311
    • Wzmacniacz audio NS4150B
  • Zasilanie:
    • Złącze akumulatora Li-Po 3.7 V (MX1.25)
    • Port USB-C

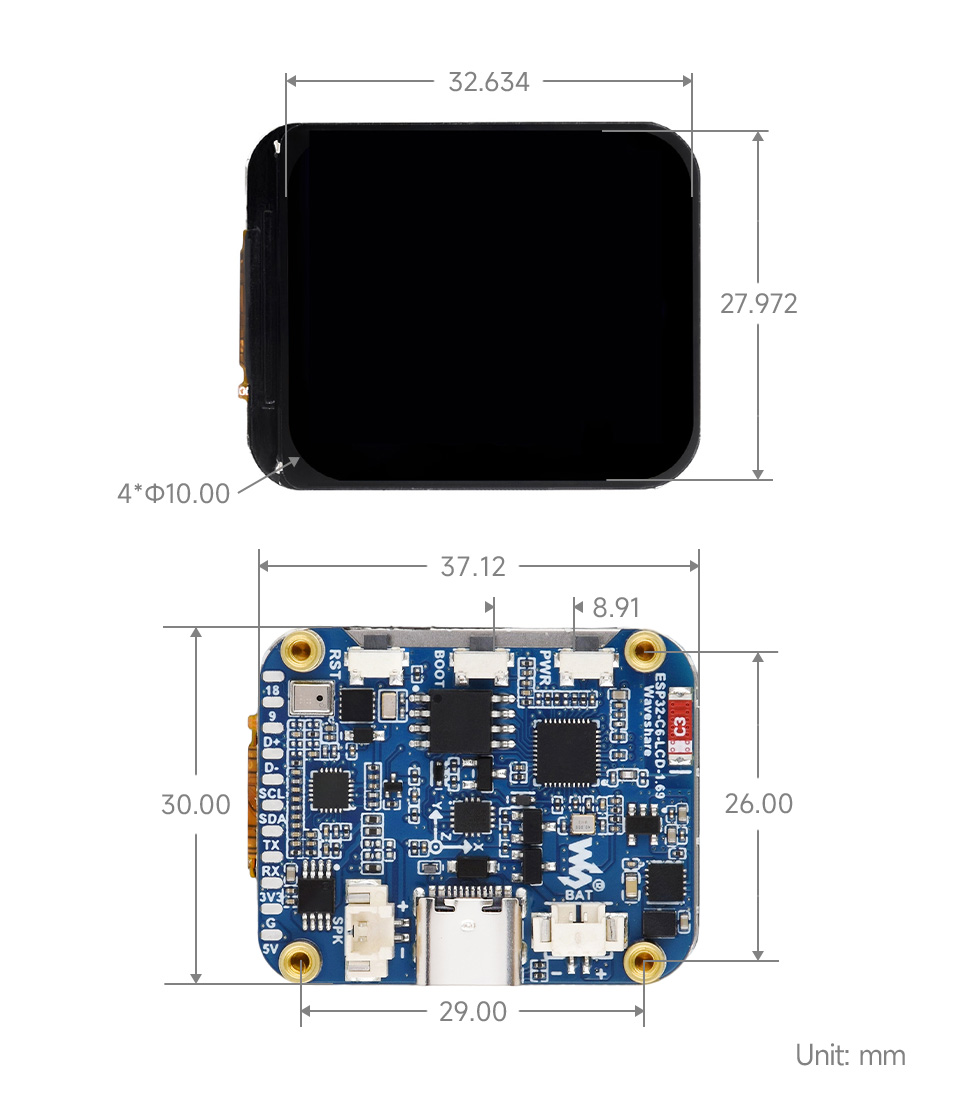

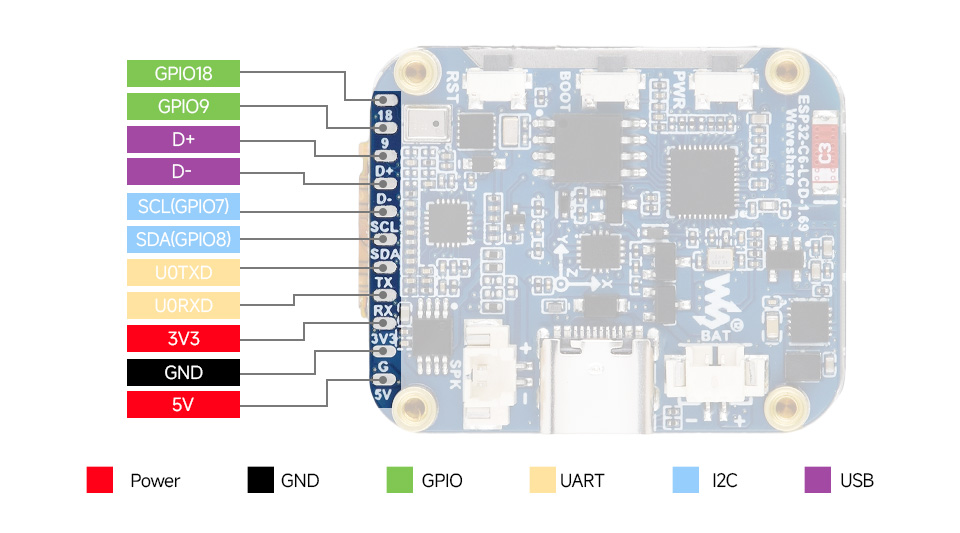

  • Interfejsy:
    • SPI
    • I2C
    • UART
    • USB
    • GPIO

W zestawie

  • Moduł ESP32-C6-LCD-1.69
