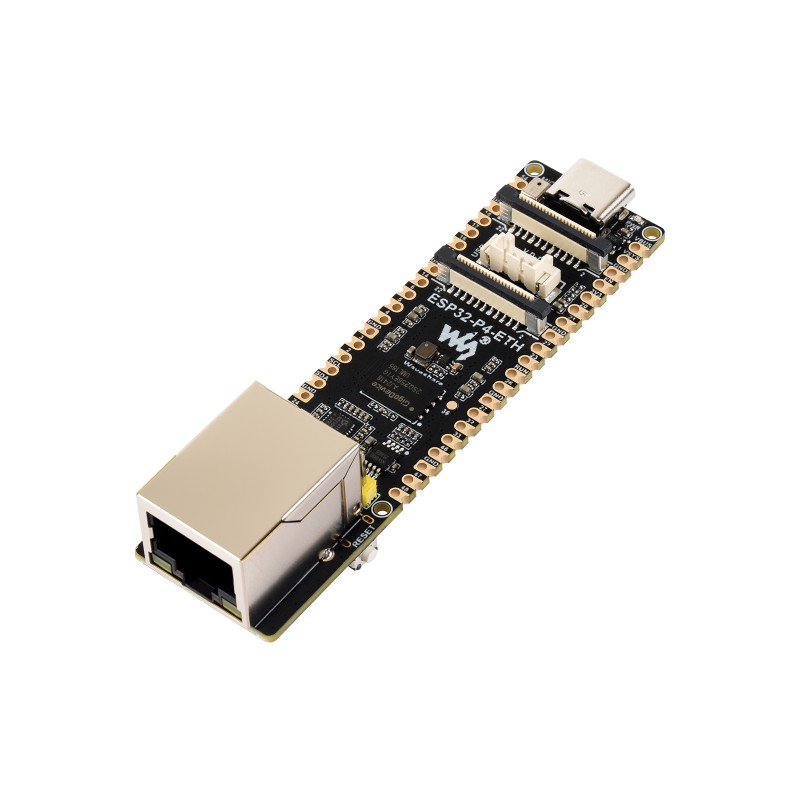

Widok główny
search
  • Widok główny
  • Moduł PoE w zestawie
  • Widok od góry
  • Widok od dołu
  • Widok pod kątem - góra
  • Widok pod kątem - dół

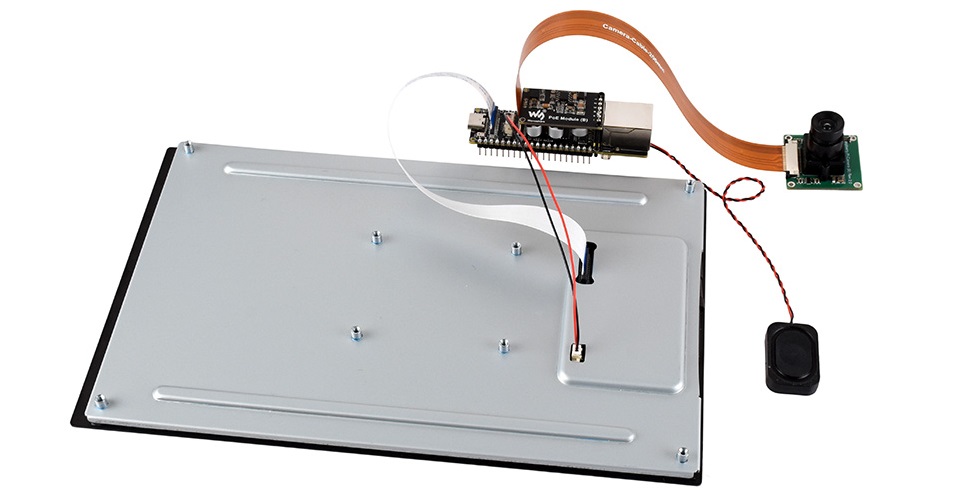

  • Pełny zestaw
ID: 1204983
350,06 zł
Brutto

284,60 zł Netto

Płytka rozwojowa z ESP32-P4, portem Ethernet RJ45 100 Mb/s oraz modułem PoE umożliwiającym zasilanie przez przewód sieciowy. Zestaw rozszerzony o kamerę, głośnik, wyświetlacz dotykowy 10.1" oraz przewody połączeniowe. Brak przylutowanych złączy goldpin. Waveshare 34249

24h
Dostępny
Dostępna ilość: 3
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa oparta na układzie ESP32-P4 z dwurdzeniowym procesorem RISC-V, zaprojektowana do zastosowań wymagających wysokiej wydajności oraz rozbudowanych interfejsów multimedialnych. Układ oferuje 32 MB PSRAM, 32 MB pamięci Flash oraz wsparcie dla zaawansowanych funkcji przetwarzania obrazu i dźwięku, w tym kodowania H.264, ISP oraz akceleratora przetwarzania obrazu.

                                                                     PoE: Moduł PoE w zestawie                                           Zasilanie: USB Type-C lub PoE


Konstrukcja udostępnia szeroki zestaw interfejsów, takich jak MIPI-CSI do kamer, MIPI-DSI do wyświetlaczy, USB 2.0 OTG, SPI, I2C, I2S, UART oraz GPIO. Obecność portu Ethernet RJ45 100 Mb/s umożliwia stabilną komunikację sieciową, a zastosowanie modułu PoE pozwala na jednoczesne zasilanie i transmisję danych przez przewód Ethernet.

                                                          W zestawie: Płytka rozwojowa, Moduł PoE, kamera OV5647, Głośnik 8 Ω 2 W oraz dotykowy LCD 10.1"


Na płytce znajdują się również mikrofon, złącze głośnika, slot kart TF oraz 40-pinowe złącze GPIO kompatybilne z wybranymi nakładkami Raspberry Pi Pico HAT. Dołączone elementy zestawu KIT B, takie jak kamera OV5647, głośnik oraz przewody, umożliwiają szybkie uruchomienie projektów związanych z przetwarzaniem obrazu i dźwięku.

Zestaw rozszerzono również o wyświetlacz dotykowy LCD 10.1" komunikujący się przez interfejs MIPI-DSI. Panel IPS oferuje rozdzielczość 800 x 1280 px oraz obsługę wielodotyku do 10 punktów, co pozwala na realizację rozbudowanych interfejsów użytkownika w projektach HMI. Układ wspiera mechanizmy bezpieczeństwa, takie jak Secure Boot, szyfrowanie pamięci Flash oraz sprzętowe akceleratory kryptograficzne.


  1. Mikrokontroler: ESP32-P4NRW32 - układ ESP32-P4 z 32 MB PSRAM
  2. Ethernet: Port RJ45 100 Mb/s
  3. Pamięć Flash: 32 MB NOR
  4. Interfejs wyświetlacza: MIPI-DSI (2-lane), obsługa ekranów 5 / 7 / 8 / 10.1"
  5. Interfejs kamery: MIPI-CSI (2-lane), obsługa kamer OV5647 i kompatybilnych
  6. Złącze USB: USB Type-C do zasilania i programowania
  7. Mikrofon: Wbudowany
  8. Złącze głośnika: MX1.25 2-pin, obsługa głośnika 8 Ω 2 W
  9. Złącze USB: 4-pinowe złącze USB OTG 2.0 High Speed
  10. Złącze PoE: Złącze modułu PoE i zasilania
  11. Przycisk BOOT: Wejście w tryb programowania przy uruchamianiu lub resecie
  12. Przycisk RESET: RST
  13. Wskaźnik zasilania: Dioda LED
  14. Slot kart pamięci: TF (SDIO 3.0)

Właściwości

  • Mikrokontroler: ESP32-P4 (RISC-V)
  • Architektura: Dual-core 32-bit
  • Pamięć PSRAM: 32 MB
  • Pamięć Flash: 32 MB NOR
  • Pamięć ROM: 128 kB HP ROM, 16 kB LP ROM
  • Pamięć SRAM: 768 kB L2MEM, 32 kB LP SRAM, 8 kB TCM
  • Ethernet: RJ45 100 Mb/s
  • PoE: Obsługa zasilania przez Ethernet (moduł w zestawie)
  • Interfejs USB: USB Type-C, USB 2.0 OTG HS
  • Interfejsy multimedialne: MIPI-CSI, MIPI-DSI
  • Interfejsy komunikacyjne: SPI, I2C, I2S, UART, TWAI
  • PWM: LED PWM, MCPWM
  • ADC: Tak
  • RMT: Tak
  • GPIO: 40-pinowe złącze, 27 programowalnych GPIO
  • Slot kart pamięci: TF (SDIO 3.0)
  • Mikrofon: Wbudowany
  • Złącze głośnika: MX1.25
  • Zasilanie: USB Type-C lub PoE
  • Funkcje bezpieczeństwa: Secure Boot, Flash Encryption, TRNG, akceleratory kryptograficzne
  • Wymiary: 78 x 21 x 6.03 mm
  • Waga: 0.797 kg

W zestawie

  • Płytka rozwojowa ESP32-P4-ETH
  • Wyświetlacz dotykowy 10.1"
  • Moduł PoE
  • Kamera OV5647
  • Głośnik 8 Ω 2 W
  • Zestaw elementów montażowych
  • Przewody połączeniowe
  • Złącza goldpin 20PIN
