ID: 1207132
5902186340473
278,90 zł
Brutto

226,75 zł Netto

Kompaktowa platforma komunikacyjna oparta na dwurdzeniowym procesorze ESP32-S3, przeznaczona do budowy sieci LoRa Mesh, projektów IoT oraz systemów wbudowanych. Urządzenie wyposażono w 1,14-calowy wyświetlacz LCD, 56-klawiszową klawiaturę oraz rozbudowane funkcje audio z mikrofonem, głośnikiem i wyjściem słuchawkowym. Konstrukcja w pełni bazuje na platformie Cardputer-Adv i została rozszerzona o moduł Cap LoRa-1262 z komunikacją LoRa oraz odbiornikiem GNSS obsługującym systemy GPS, BeiDou, Galileo i GLONASS. Wbudowany akcelerometr, nadajnik podczerwieni, slot microSD oraz złącza Grove umożliwiają łatwą rozbudowę i integrację z czujnikami, a akumulator Li-ion 1750 mAh zapewnia mobilność i długi czas pracy. M5Stack K152

24h
Dostępny
Dostępna ilość: 48

Opis

Kompaktowa platforma komunikacyjna M5Stack Cardputer Mesh Kit (K152) bazuje na platformie Cardputer-Adv i zachowuje wszystkie funkcje znane z tego modelu, rozszerzając jego możliwości o komunikację LoRa Mesh oraz pozycjonowanie GNSS. Wydajny moduł Stamp-S3A z procesorem ESP32-S3, oferującym dwurdzeniową architekturę i wysoką moc obliczeniową. Zintegrowany 1,14-calowy wyświetlacz LCD zapewnia czytelny podgląd danych, a 56-klawiszowa klawiatura umożliwia wygodne wprowadzanie komend i interakcję bez konieczności podłączania dodatkowych akcesoriów.

Moduł Cap LoRa-1262 w zestawie

W skład zestawu wchodzi moduł komunikacyjny Cap LoRa-1262 podłączany do Cardputer-Adv za pośrednictwem złącza EXT 2.54-14P. Moduł wykorzystuje układ SX1262 pracujący w paśmie 868 ~ 923 MHz oraz odbiornik GNSS obsługujący systemy GPS, BeiDou, GLONASS, Galileo i QZSS.

Fabrycznie zainstalowane oprogramowanie Meshtastic umożliwia szybkie uruchomienie komunikacji LoRa Mesh bez konieczności samodzielnej konfiguracji środowiska programistycznego. Zastosowanie zewnętrznej anteny RP-SMA oraz odbiornika GNSS pozwala budować mobilne węzły sieciowe, lokalizatory GPS oraz systemy wymiany danych pracujące poza zasięgiem tradycyjnej infrastruktury komunikacyjnej.

Moduł Cap LoRa-1262 dostępny jest również jako oddzielny produkt i może zostać dokupiony niezależnie do kompatybilnych urządzeń wyposażonych w złącze EXT 2.54-14P. W ofercie dostępna jest także platforma Cardputer-Adv bez modułu LoRa i GNSS, przeznaczona do projektów niewymagających komunikacji LoRa Mesh oraz pozycjonowania satelitarnego.

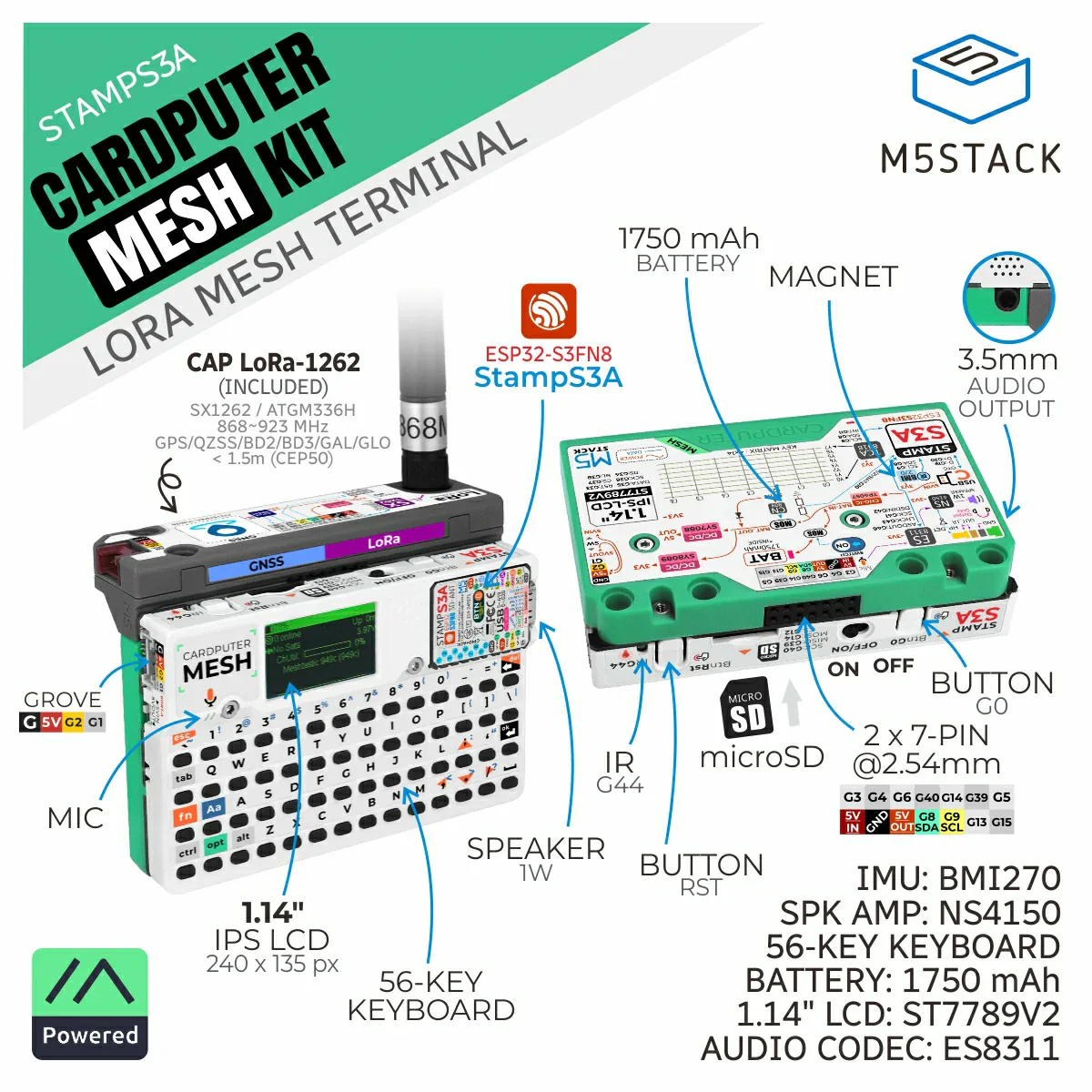

Cap lora-1262

Rozbudowane możliwości audio dzięki zastosowaniu kodeka ES8311, mikrofonu MEMS oraz wzmacniacza z głośnikiem 1 W. Obecność gniazda słuchawkowego 3,5 mm umożliwia podłączenie zewnętrznych urządzeń audio, a wbudowany akcelerometr BMI270 pozwala tworzyć aplikacje reagujące na ruch i orientację. Nadajnik podczerwieni rozszerza możliwości komunikacji z innymi urządzeniami, natomiast slot microSD oraz interfejsy Grove i EXT umożliwiają rozbudowę systemu o dodatkowe moduły i czujniki. Zasilanie zapewnia akumulator Li-ion o pojemności 1750 mAh, a magnetyczny tył obudowy oraz otwory kompatybilne z LEGO ułatwiają integrację urządzenia z własnymi projektami. Dzięki połączeniu możliwości Cardputer-Adv z komunikacją LoRa Mesh i pozycjonowaniem GNSS zestaw znajduje zastosowanie w systemach IoT, automatyce, monitorowaniu położenia, komunikacji terenowej oraz projektach edukacyjnych i eksperymentalnych.

Właściwości

  • Procesor: ESP32-S3FN8, dwurdzeniowy Xtensa LX7 do 240 MHz
  • Pamięć Flash: 8 MB
  • Wyświetlacz: 1,14" LCD ST7789V2, 240 × 135 px
  • Klawiatura: 56 klawiszy (4 × 14), siła nacisku 160 gf
  • Audio: kodek ES8311, mikrofon MEMS (SNR 65 dB), głośnik 8 Ω / 1 W, wyjście audio 3,5 mm
  • Czujniki: 6-osiowy IMU BMI270
  • Nadajnik podczerwieni
  • Slot kart microSD
  • Interfejsy rozszerzeń: HY2.0-4P Grove, EXT 2.54-14P
  • Moduł LoRa: SX1262
  • Pasmo LoRa: 868 ~ 923 MHz
  • Moc nadawcza LoRa: do +22 dBm
  • Czułość odbiornika LoRa: do -147 dBm
  • Antena LoRa: zewnętrzna RP-SMA
  • Moduł GNSS: AT6668 / ATGM336H-6N
  • Obsługiwane systemy pozycjonowania: GPS, QZSS, BeiDou (BD2 / BD3), Galileo, GLONASS
  • Dokładność pozycjonowania GNSS: < 1,5 m (CEP50)
  • Fabrycznie zainstalowane oprogramowanie Meshtastic
  • Obsługiwane środowiska: Arduino, UiFlow2, ESP-IDF, PlatformIO
  • Zasilanie: wbudowany akumulator Li-ion 1750 mAh
  • Wymiary Cardputer-Adv: 84 × 54 × 19,6 mm
  • Wymiary modułu Cap LoRa-1262: 84 × 24 × 15,2 mm
  • Masa: 77,2 g

W zestawie

  • Cardputer-Adv (Green Back Shell Version)
  • Moduł Cap LoRa-1262
  • Antena LoRa RP-SMA
  • 2 śruby M2 × 4 mm
  • Klucz sześciokątny 1,5 mm
  • Naklejka ostrzegawcza producenta
