ID: 1207179
69,67 zł
Brutto

56,64 zł Netto

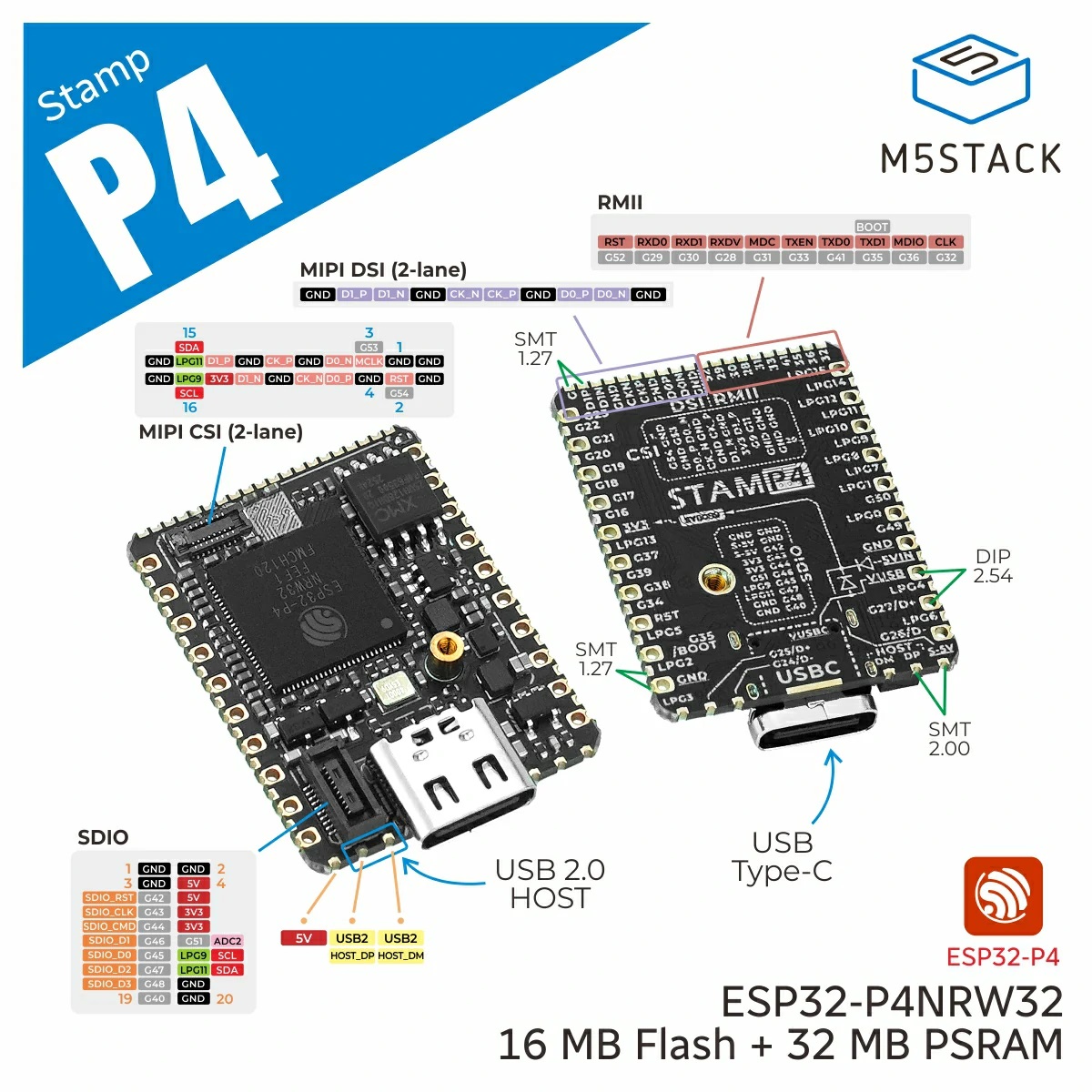

Moduł rozwojowy oparty na układzie ESP32-P4NRW32 z dwurdzeniowym procesorem RISC-V, 16 MB pamięci Flash, 32 MB pamięci PSRAM oraz interfejsami MIPI CSI, MIPI DSI, USB 2.0 OTG HS, RMII Ethernet i SDIO do budowy wydajnych systemów wbudowanych, urządzeń HMI oraz aplikacji Edge AI. M5Stack S013

24h
Dostępny
Dostępna ilość: 3

Opis

Moduł rozwojowy M5Stack Stamp-P4 (S013) przeznaczony do budowy wydajnych systemów wbudowanych, interfejsów HMI, urządzeń przetwarzania obrazu, aplikacji Edge AI oraz prototypów wykorzystujących szybkie interfejsy komunikacyjne. Konstrukcję oparto na układzie ESP32-P4NRW32 wyposażonym w 16 MB pamięci Flash oraz 32 MB pamięci PSRAM. Moduł udostępnia interfejsy MIPI CSI, MIPI DSI, USB 2.0 OTG HS, RMII Ethernet oraz SDIO, umożliwiając integrację z kamerami, wyświetlaczami i modułami rozszerzeń.

Procesor ESP32-P4 i interfejsy multimedialne

Za przetwarzanie danych odpowiada układ ESP32-P4NRW32 wyposażony w dwurdzeniowy 32-bitowy procesor RISC-V o częstotliwości do 360 MHz oraz jednordzeniowy koprocesor niskiego poboru mocy RISC-V pracujący z częstotliwością do 40 MHz. Układ obsługuje zestaw instrukcji AI Vector Extension oraz sprzętowy koder H.264, procesor sygnału obrazu ISP i akcelerator przetwarzania pikseli PPA, przeznaczone do realizacji aplikacji wykorzystujących obraz oraz interfejs graficzny.

Urządzenie wyposażono w:

  • Procesor i pamięć: ESP32-P4NRW32, 16 MB pamięci Flash oraz 32 MB pamięci PSRAM
  • Interfejsy multimedialne: MIPI CSI (2-lane) dla kamery oraz MIPI DSI (2-lane) dla wyświetlacza
  • Komunikację: USB 2.0 OTG HS, interfejs RMII Ethernet oraz SDIO 3.0
  • Interfejsy sprzętowe: USB, UART, I2C, GPIO oraz CHIP_EN
  • Wyprowadzenia: 44 linie GPIO, złącza SMT 1,27 mm i 2,00 mm oraz zgodność z listwami DIP 2,54 mm
  • Zasilanie: przetwornicę DC-DC SY8089AAAC oraz układ zabezpieczenia wejścia USB AW32901FCR chroniący przed napięciem wejściowym przekraczającym 6 V
  • Środowiska programistyczne: UiFlow2, Arduino IDE, ESP-IDF oraz PlatformIO

Szczegółowa dokumentacja techniczna, przykłady zastosowań oraz materiały programistyczne dostępne są w dokumentacji producenta M5Stack.

Właściwości

  • Mikrokontroler ESP32-P4NRW32
  • Dwurdzeniowy procesor RISC-V 32-bit do 360 MHz
  • Jednordzeniowy koprocesor RISC-V 32-bit 40 MHz
  • 16 MB pamięci Flash
  • 32 MB pamięci PSRAM
  • Sprzętowe instrukcje AI Vector Extension
  • Sprzętowy koder H.264
  • Procesor sygnału obrazu ISP
  • Akcelerator przetwarzania pikseli PPA
  • Interfejs MIPI CSI (2-lane)
  • Interfejs MIPI DSI (2-lane)
  • Interfejs SDIO 3.0
  • Interfejs RMII Ethernet
  • USB 2.0 OTG HS
  • USB
  • UART
  • I2C
  • 44 linie GPIO (G0–G39, G41, G49, G50, G52)
  • Wejście CHIP_EN
  • Obudowa SMT 1,27 mm / 2,00 mm
  • Kompatybilność z listwami DIP 2,54 mm
  • Obsługa montażu SMT, DIP oraz połączeń przewodowych
  • Przetwornica DC-DC SY8089AAAC
  • Układ zabezpieczenia przepięciowego USB AW32901FCR
  • Ochrona wejścia zasilania powyżej 6 V
  • Napięcie zasilania 5 V DC
  • Pobór prądu podczas pracy: 30,76 mA przy 5 V
  • Pobór prądu w trybie Deep Sleep: 360,84 µA przy 5 V
  • Pobór prądu w trybie Deep Sleep: 343,90 µA przy 3,3 V
  • Obsługa UiFlow2
  • Obsługa Arduino IDE
  • Obsługa ESP-IDF
  • Obsługa PlatformIO
  • Wymiary: 29,8 × 22,0 × 4,3 mm
  • Masa: 2,7 g
1207179

Cechy

Mikrokontroler
ESP32-P4
Pamięć Flash
16 MB
Liczba I/O
44
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
29,8 mm
Szerokość
22 mm
Rodzaj złącza USB
USB typu C
