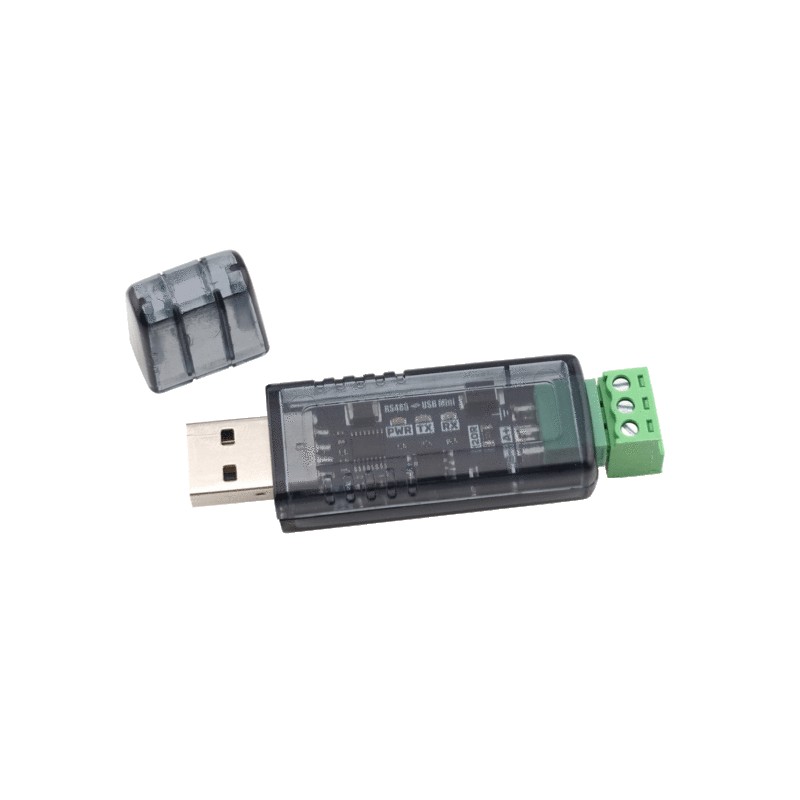

Widok główny
search
  • Widok główny
  • Z założoną nakładką
  • Pełny zestaw
ID: 1197097
5902186335844
18,55 zł
Brutto

15,08 zł Netto

Miniaturowy konwerter RS485 do USB przeznaczony do zastosowań przemysłowych, automatyki budynkowej oraz systemów sterowania. Urządzenie wykorzystuje układ CH9101R zgodny z USB 2.0, oferuje transmisję danych z prędkością do 3 Mbps oraz obsługę wirtualnego portu COM. Wbudowane zabezpieczenia przeciwprzepięciowe, rezystor terminujący 120 Ω oraz kompaktowe wymiary umożliwiają wykorzystanie konwertera podczas konfiguracji, diagnostyki i komunikacji z urządzeniami wyposażonymi w interfejs RS485. MODIG MD11002

Brak terminu dostawy
Obecnie brak na stanie

Opis

Przemysłowy konwerter przeznaczony do dwukierunkowej komunikacji pomiędzy magistralą RS485 a komputerem wyposażonym w port USB. Konstrukcja bazuje na układzie CH9101R zgodnym ze standardem USB 2.0, zapewniając stabilną transmisję danych w trybie half-duplex z prędkością od 300 bps do 3 Mbps. Urządzenie znajduje zastosowanie w automatyce budynkowej, systemach Modbus, komunikacji z falownikami, licznikami energii, sterownikami PLC oraz podczas uruchamiania i serwisowania urządzeń przemysłowych.

Konwerter wyposażono w zaawansowane zabezpieczenia przeciwprzepięciowe chroniące interfejs komunikacyjny przed zakłóceniami występującymi w środowisku przemysłowym. Wbudowany rezystor terminujący 120 Ω umożliwia poprawne dopasowanie magistrali RS485, a trzy diody LED sygnalizują stan zasilania oraz kierunek transmisji danych (PWR, TX, RX).

Urządzenie wykorzystuje złącze USB-A oraz złącze śrubowe Phoenix Contact MC 3,5 mm z wyprowadzeniami A, B i GND. Obsługa sterowników klasy CDC umożliwia pracę w trybie Plug and Play w systemach wyposażonych we wbudowane sterowniki komunikacyjne, natomiast sterowniki VCP pozwalają wykorzystać konwerter jako wirtualny port COM w aplikacjach korzystających z komunikacji szeregowej. Miniaturowa obudowa o wymiarach 48 × 20 × 13 mm ułatwia zastosowanie urządzenia zarówno w instalacjach stałych, jak i podczas prac serwisowych.

Właściwości

  • Przemysłowy konwerter RS485 do USB
  • Układ USB-UART: WCH CH9101R
  • Interfejs USB 2.0
  • Złącze USB-A
  • Komunikacja RS485 half-duplex
  • Prędkość transmisji od 300 bps do 3 Mbps
  • Wirtualny port COM (VCP)
  • Obsługa sterowników klasy CDC
  • Praca w trybie Plug and Play
  • Zabezpieczenia przeciwprzepięciowe
  • Wbudowany terminator magistrali 120 Ω
  • Diody LED: PWR, TX, RX
  • Złącze RS485 Phoenix Contact MC 3,5 mm
  • Wyprowadzenia magistrali: A, B, GND
  • Obsługa do 64 urządzeń na magistrali RS485
  • Temperatura pracy: od -15°C do +70°C
  • Wymiary: 48 × 20 × 13 mm
