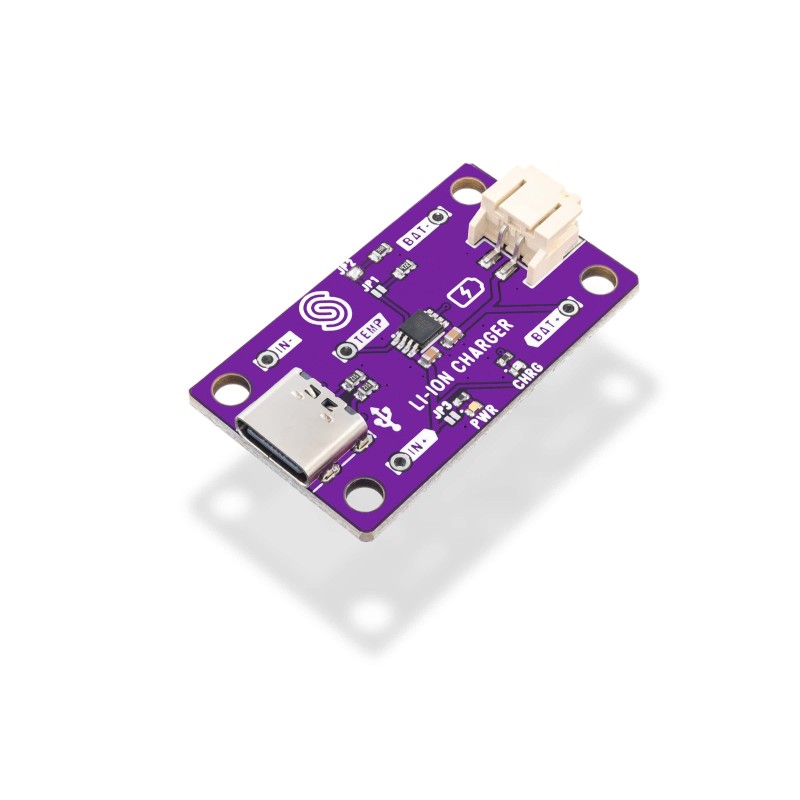

Soldered Li-ion Charger - ładowarka akumulatorów Li-Ion / Li-Po 3,7 V USB-C
ID: 1208238
18,65 zł
Brutto
15,16 zł Netto
Moduł ładowarki przeznaczony do jednoogniwowych akumulatorów Li-Ion i Li-Po 3,7 V, wykorzystujący metodę CC/CV. Wyposażony w złącze USB typu C, złącze JST-PH 2 mm do akumulatora oraz dwie diody LED sygnalizujące przebieg ładowania. Soldered 333013
Opis
Układ realizuje ładowanie pojedynczych ogniw litowych metodą CC/CV, zapewniając kontrolę prądu i napięcia podczas procesu ładowania. Napięcie wejściowe mieści się w zakresie od 4,5 V do 5,5 V, a maksymalny prąd wyjściowy według specyfikacji technicznej wynosi 500 mA. Zasilanie doprowadzane jest przez żeńskie złącze USB typu C, natomiast akumulator podłączany jest przez złącze JST-PH o rastrze 2 mm.
Dwie diody LED informują o stanie pracy - czerwona sygnalizuje ładowanie, a zielona zakończenie procesu. Moduł nie zapewnia ochrony przed odwrotną polaryzacją, zwarciem, zbyt wysokim ani zbyt niskim napięciem, dlatego wymaga prawidłowego podłączenia akumulatora. Cztery otwory montażowe ułatwiają instalację w urządzeniu, a wymiary płytki wynoszą 38 x 22 mm.
Właściwości
- Przeznaczenie: ładowanie jednoogniwowych akumulatorów Li-Ion i Li-Po 3,7 V
- Metoda ładowania: CC/CV
- Maksymalny prąd wyjściowy: 500 mA
- Pobór prądu w trybie czuwania: 100 µA
- Napięcie robocze: od 4,5 V do 5,5 V
- Poziom napięcia logicznego: 5 V
- Złącze zasilania: USB typu C żeńskie
- Złącze akumulatora: JST-PH 2 mm
- Sygnalizacja stanu: 2 diody LED
- Czerwona dioda LED: ładowanie
- Zielona dioda LED: akumulator naładowany
- Brak ochrony przed odwrotną polaryzacją
- Brak ochrony przed zwarciem
- Brak ochrony przed zbyt wysokim napięciem
- Brak ochrony przed zbyt niskim napięciem
- Liczba otworów montażowych: 4
- Otwory montażowe kompatybilne z elementami LEGO
- Wymiary: 38 x 22 mm
- Konstrukcja open-source
- Produkcja: Chorwacja, UE
W zestawie
- Soldered Li-ion Charger - 1 szt.
- Listwa goldpin - 1 szt.
