ID: 1207018
5902186340183
256,00 zł
Brutto

208,13 zł Netto

Bramka ThinkNode M7 przeznaczona została do budowy stacjonarnych węzłów sieci Meshtastic z komunikacją LoRa w paśmie EU868. Układy ESP32-S3 i LR1110 zapewniają obsługę LoRa, WiFi 2,4 GHz i Bluetooth 5.0. Port Ethernet 10/100 Mb/s z PoE IEEE 802.3af umożliwia przewodową komunikację i zasilanie jednym przewodem, a port USB typu C pozwala zasilać urządzenie napięciem 5 V. Fabrycznie zainstalowana funkcja bramki ułatwia wdrożenie w sieciach komunikacyjnych. Elecrow ThinkNode M7 Meshtastic

4 tyg.
Oczekiwanie na dostawę

Opis

Urządzenie ThinkNode M7 firmy Elecrow przeznaczone zostało do pracy jako stacjonarna bramka komunikacyjna w sieciach Meshtastic. Konstrukcja wykorzystuje mikrokontroler ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7 taktowanym częstotliwością do 240 MHz oraz układ radiowy LR1110 odpowiedzialny za komunikację LoRa. Obsługiwane pasmo EU868. ESP32-S3 zapewnia również komunikację WiFi 2,4 GHz oraz Bluetooth Low Energy / Bluetooth 5.0, dzięki czemu bramka może współpracować z urządzeniami lokalnymi i aplikacją Meshtastic. Pamięć obejmuje 512 kB SRAM, 8 MB PSRAM, 4 MB Flash oraz 384 kB ROM. Producent deklaruje maksymalny zasięg komunikacji LoRa na poziomie 8–10 km, przy czym rzeczywisty zasięg zależy m.in. od zastosowanych anten, ukształtowania terenu, zabudowy i warunków propagacji sygnału.

Meshtastic i komunikacja LoRa

Oprogramowanie i sprzęt ThinkNode M7 zostały zoptymalizowane do współpracy z Meshtastic, a fabrycznie zainstalowana funkcja bramki ogranicza zakres konfiguracji wymaganej przy pierwszym uruchomieniu. Parametry urządzenia można konfigurować za pomocą oficjalnej aplikacji Meshtastic. Sprzęt umożliwia również wgranie firmware MeshCore.

Do komunikacji radiowej służy układ LR1110 współpracujący z zewnętrzną anteną podłączaną do złącza RP-SMA żeńskiego. Osobna antena WLAN/BT obsługuje łączność WiFi i Bluetooth. Rozdzielenie torów antenowych pozwala wykorzystać komunikację LoRa oraz lokalne interfejsy bezprzewodowe w instalacjach wymagających dostępu do sieci Meshtastic i infrastruktury IP.

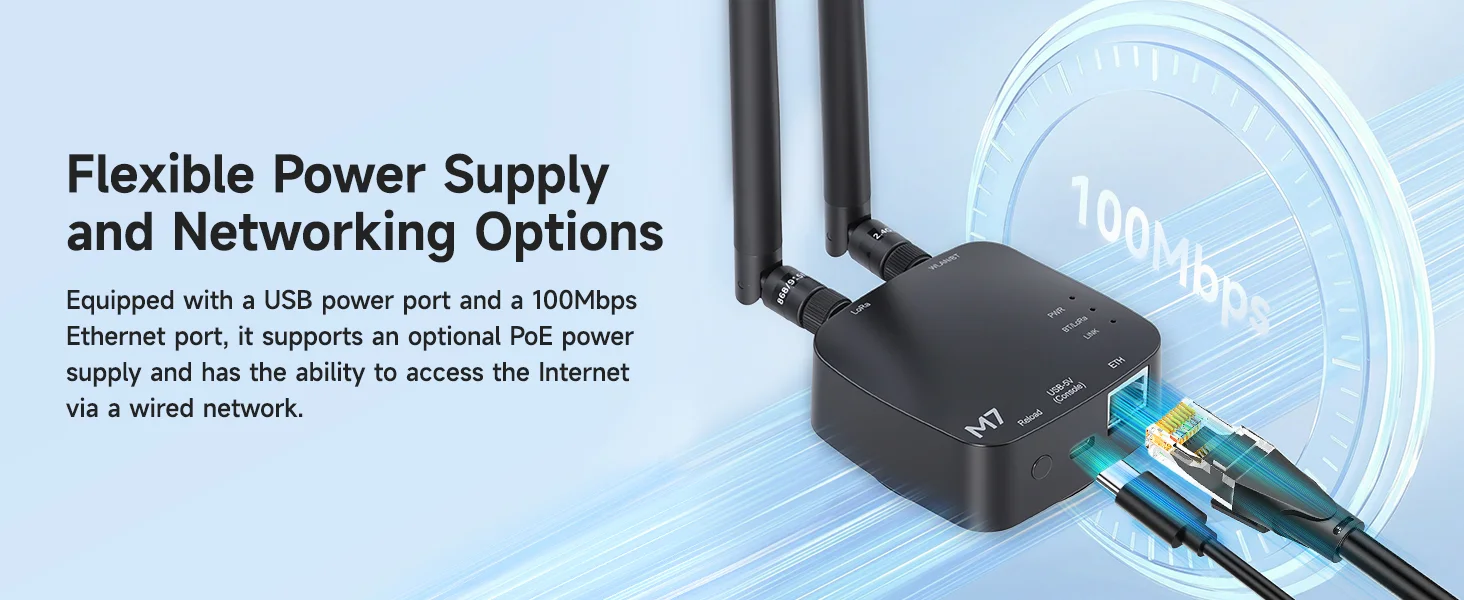

Ethernet 100 Mb/s i zasilanie PoE

Port RJ45 10/100 Mb/s umożliwia przewodowe połączenie z siecią Ethernet. Bramka obsługuje również zasilanie PoE zgodne z IEEE 802.3af w zakresie od 37 V do 57 V DC, dzięki czemu transmisja sieciowa i zasilanie mogą zostać doprowadzone przewodem Ethernet. Funkcja PoE wymaga odpowiedniego źródła zasilania lub adaptera zgodnego z IEEE 802.3af.

Alternatywne zasilanie zapewnia port USB typu C 5 V / 1 A, wykorzystywany również do komunikacji i debugowania. Połączenie Ethernet i PoE ułatwia montaż bramki w miejscu zapewniającym korzystne warunki propagacji sygnału LoRa, bez konieczności prowadzenia osobnego przewodu zasilającego.

Montaż i zastosowanie

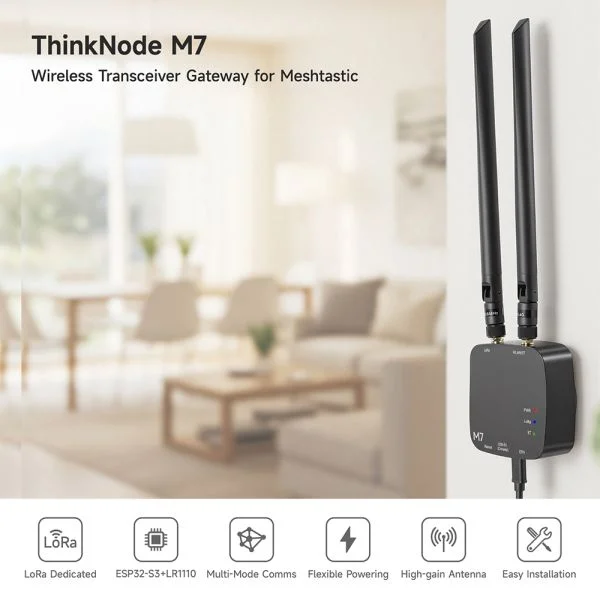

Obudowa ThinkNode M7 Meshtastic o wymiarach 74 × 74 × 33 mm bez anten wykonana została z tworzywa sztucznego i przystosowana do ustawienia na biurku lub montażu na ścianie za pomocą tylnej podstawy. Kompaktowa konstrukcja ułatwia rozmieszczenie urządzenia w wybranym miejscu instalacji.

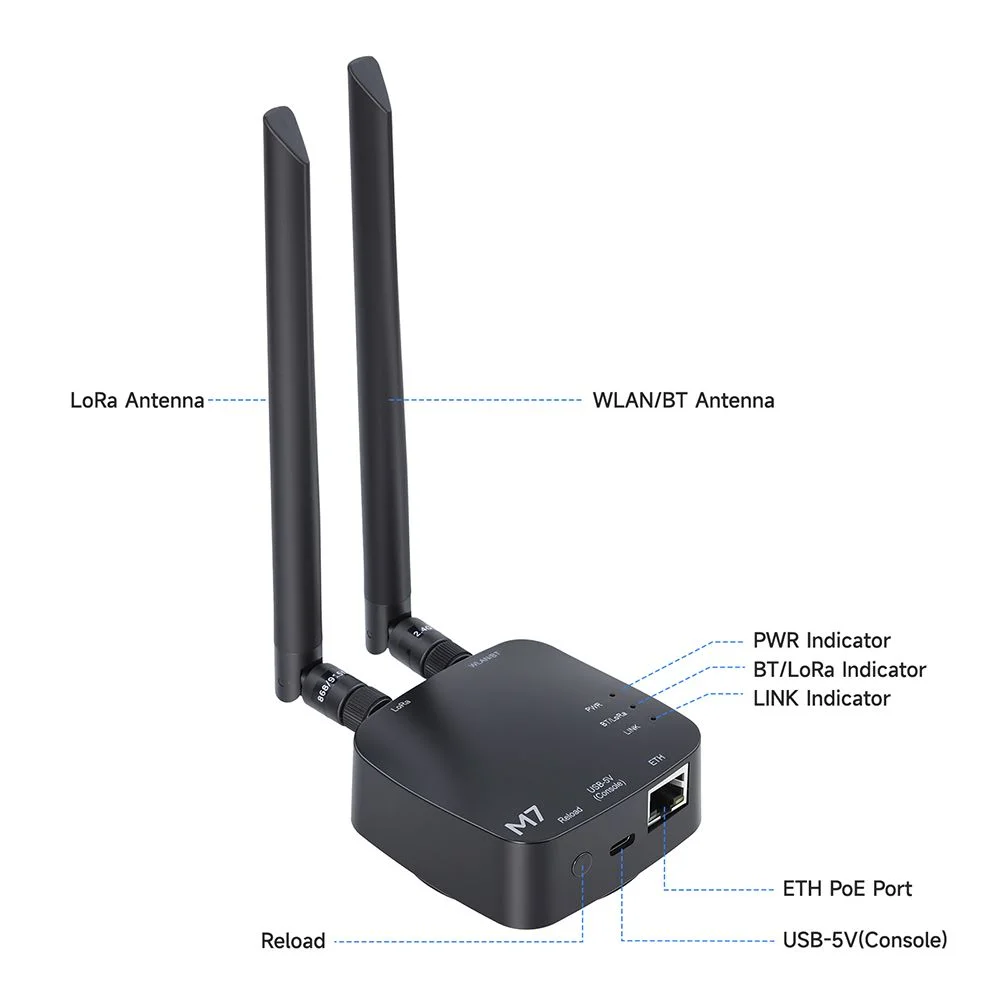

Wskaźniki LED PWR, BT/LoRa i LINK umożliwiają kontrolę podstawowych stanów pracy i aktywności komunikacji. Przycisk Reload służy do restartowania urządzenia, konfiguracji oraz przywracania ustawień fabrycznych, natomiast ukryty przycisk Boot pozwala uruchomić tryb programowania. Bramka może pracować w temperaturze od -20°C do +70°C, przy wilgotności względnej od 10% do 95% bez kondensacji, a jej masa wynosi 80 g.


ThinkNode M7 może pracować jako element infrastruktury komunikacyjnej w inteligentnych budynkach, systemach zarządzania obiektami, instalacjach rolniczych i hodowlanych, systemach komunikacji awaryjnej oraz tymczasowych sieciach uruchamianych podczas wydarzeń i prac terenowych. Bramka może również uzupełniać pokrycie sieci LoRa wewnątrz budynków i zapewniać stacjonarny punkt dostępowy dla sieci Meshtastic.

Właściwości

  • Procesor i pamięć
    • Mikrokontroler ESP32-S3
    • Dwurdzeniowy procesor Xtensa 32-bit LX7
    • Częstotliwość taktowania do 240 MHz
    • 512 kB SRAM
    • 8 MB PSRAM
    • 4 MB pamięci Flash
    • 384 kB ROM
  • Komunikacja bezprzewodowa
    • Układ radiowy LoRa LR1110
    • Obsługa pasma EU868
    • Deklarowany maksymalny zasięg LoRa od 8 km do 10 km
    • WiFi 2,4 GHz
    • Obsługa IEEE 802.11 a/b/g/n
    • Bluetooth Low Energy
    • Bluetooth 5.0
    • Zewnętrzna antena LoRa
    • Zewnętrzna antena WLAN/BT
    • Złącze antenowe LoRa RP-SMA żeńskie
  • Meshtastic i oprogramowanie
    • Optymalizacja sprzętowa i programowa do pracy z Meshtastic
    • Fabrycznie zainstalowana funkcja bramki
    • Konfiguracja za pomocą oficjalnej aplikacji Meshtastic
    • Możliwość wgrania firmware MeshCore
    • Obsługa języków MicroPython oraz C/C++
    • Środowiska programistyczne ESP-IDF i Arduino IDE
  • Ethernet i interfejsy
    • Port Ethernet RJ45
    • Prędkość Ethernet 10/100 Mb/s
    • Obsługa zasilania PoE
    • Port USB typu C do zasilania, komunikacji i debugowania
    • Przycisk Reload do restartu, konfiguracji i przywracania ustawień fabrycznych
    • Wewnętrzny przycisk Boot do uruchamiania trybu programowania
    • Wskaźniki LED PWR, BT/LoRa i LINK
  • Zasilanie
    • Zasilanie przez USB typu C 5 V / 1 A
    • Zasilanie przez Ethernet PoE
    • Zakres napięcia PoE od 37 V do 57 V DC
    • Zgodność PoE z IEEE 802.3af
  • Konstrukcja i warunki pracy
    • Obudowa z tworzywa sztucznego
    • Montaż na podstawie tylnej
    • Możliwość montażu na ścianie
    • Możliwość ustawienia na biurku
    • Temperatura pracy od -20°C do +70°C
    • Temperatura przechowywania od -40°C do +80°C
    • Wilgotność względna od 10% do 95% przy 40°C, bez kondensacji
    • Wymiary 74 × 74 × 33 mm bez anten
    • Masa netto 80 g

W zestawie

    • Bramka ThinkNode M7 for Meshtastic
    • Antena LoRa
    • Antena WLAN/BT
    • Przewód USB typu A - USB typu C
    • Podstawa montażowa
    • Instrukcja obsługi
