ID: 1202927
5906623474585
26,83 zł
Brutto

21,81 zł Netto

GY-PCM5102-typeB to moduł audio do Raspberry Pi z przetwornikiem cyfrowo-analogowym PCM5102A obsługującym dane 16/24/32 bit przez interfejs I2S. Umożliwia konwersję sygnału cyfrowego z Raspberry Pi na wysokiej jakości analogowe wyjście stereo. GY-PCM5102-typeB

24h
Dostępny
Dostępna ilość: 35

Opis

GY-PCM5102-typeB przeznaczony jest do generowania analogowego sygnału audio stereo na podstawie cyfrowego strumienia danych przesyłanego magistralą I2S. Układ PCM5102A integruje 32-bitowy przetwornik DAC o wysokiej dynamice i niskim poziomie zniekształceń, zapewniając bardzo dobrą jakość dźwięku w systemach audio, projektach Hi-Fi oraz aplikacjach embedded.

Moduł obsługuje dane audio 16, 24 oraz 32 bit przy częstotliwości próbkowania od 8 kHz do 384 kHz. Zintegrowana pętla PLL umożliwia pracę bez zewnętrznego sygnału MCLK, co upraszcza integrację z Raspberry Pi i redukuje zakłócenia EMI. Technologia DirectPath eliminuje konieczność stosowania kondensatorów separujących na wyjściu liniowym.

Wersja typeB odnosi się do konkretnego układu wyprowadzeń oraz rozmieszczenia pinów na płytce PCB. Parametry audio pozostają zgodne z układem PCM5102A, różnica dotyczy wyłącznie wariantu sprzętowego i pinoutu.

Moduł pracuje z napięciem 3,3 V i wyposażony jest w wyjście liniowe stereo oraz gniazdo jack 3,5 mm.

Właściwości

  • Układ DAC: PCM5102A
  • Architektura DAC: 32-bit
  • Obsługa danych audio: 16 / 24 / 32 bit
  • Interfejs cyfrowy: I2S
  • Częstotliwość próbkowania: 8 kHz – 384 kHz
  • SNR: 112 dB
  • Zakres dynamiki: 112 dB
  • THD+N: -93 dB przy -1 dBFS
  • Wyjście liniowe: 2,1 VRMS
  • Zasilanie: 3,3 V DC
  • Temperatura pracy: -40°C – +85°C
  • Wymiary: 31,8 x 23,7 x 6,35 mm
  • Złącze audio: Jack 3,5 mm
  • Kompatybilność: Raspberry Pi z interfejsem I2S
  • Wersja: typeB – określony układ wyprowadzeń PCB

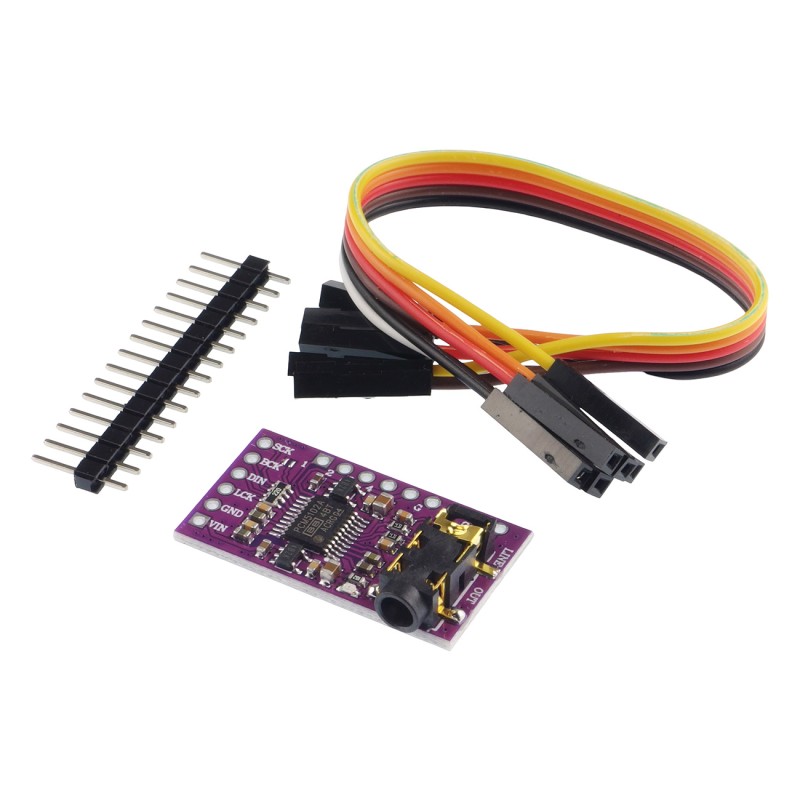

W zestawie

  • Moduł GY-PCM5102-typeB
  • Listwa goldpin do samodzielnego montażu
  • Przewody połączeniowe
1202927

Cechy

Pasuje do
RaspberryPi 5/4B/3B+/3B/2B/Zero 2W/Zero W
