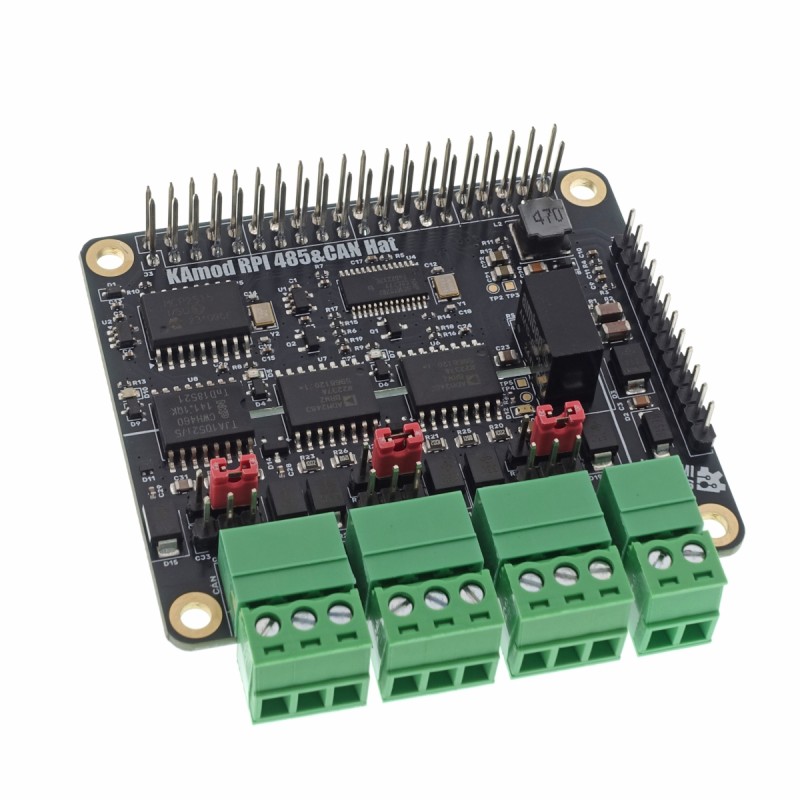

KAmod RPI 485&CAN Hat Moduł z dwoma interfejsami RS485 oraz interfejsem CAN dla Raspberry Pi
ID: 1196991
5902186302396
102,78 zł
Brutto
83,56 zł Netto
Moduł KAmod RPI 485&CAN Hat rozszerza funkcjonalność płytek Raspberry Pi 5 (i innych z interfejsem SPI 3,3 V) o dwa galwanicznie izolowane interfejsy RS485 oraz jeden interfejs CAN 2.0B. Interfejsy RS485 bazują na kontrolerze SC16IS752, a interfejs CAN na układzie MCP2515. Zastosowane izolowane transceivery (ADM2483 i TJA1052) zwiększają odporność na zakłócenia. Komunikacja odbywa się przez dwa interfejsy SPI, a dodatkowe opcje zasilania (z RPi lub zewnętrzne 8–32 V) oraz stabilizowane wyjście 5 V pozwalają na elastyczność w zasilaniu. Moduł umożliwia montaż na RPi 5, również z radiatorem Active Cooler, i może współpracować z innymi mikrokontrolerami. Maksymalne prędkości transmisji wynoszą 500 kbps dla RS485 i 1 Mbps dla CAN
Opis
KAmod RPI 485&CAN Hat pozwala w łatwy sposób rozbudować komputerki Raspberry Pi 5 o dwa interfejsy RS485 oraz jeden interfejs CAN 2.0B. Interfejsy zawierają rozbudowane obwody zabezpieczające oraz są odizolowane galwanicznie od obwodów sterujących, co gwarantuje stabilność działania i odporność na zakłócenia i awarie. Moduł został zaprojektowany tak, aby był kompatybilny z płytkami serii Raspberry Pi nie tylko w wersji 5. Jest sterowany poprzez 2 interfejsy SPI, dostępne na 40 szpilkowym złączu RPi, oraz w wielu innych płytkach, np Arduino, STM32 itd.
Właściwości
- 2 interfejsy RS485 – sterowane kontrolerem SC16IS752 (SPI→2xUART)
- 1 interfejs CAN 2.0B – sterowany kontrolerem MCP2515 (SPI→CAN)
- Interfejsy RS485 wyposażone w 2 izolowane transceivery ADM2483
- Interfejs CAN wyposażony w izolowany transceiver TJA1052
- Interfejsy RS485 i CAN odseparowane galwanicznie od odwodów sterujących
- Możliwość dołączenia rezystorów terminujących 120 Ω do linii każdego interfejsu
- Maksymalna szybkość komunikacji interesów RS485: 500 kbps
- Maksymalna szybkość komunikacji interesu CAN: 1 Mbps
- Sterowanie poprzez dwa interfejsy SPI pracujące z napięciem 3,3 V
- Automatyczne sterowanie kierunkiem transmisji transceiverów RS485
- Zasilanie 5 V/0,3 A pobierane z płytki Raspberry Pi lub z dodatkowego źródła
- Opcjonalne wejście zasilające dostosowane do napięcia z zakresu 8...32 V
- Stabilizowane wyjście zasilania 5 V, max 0,5 A
- Łatwy montaż na Raspberry Pi 5, także w wersji z radiatorem RPi Active Cooler
- Może współpracować z wieloma płytkami z rodziny Raspberry Pi oraz innymi wyposażonymi w interfejsy SPI pracujące z napięciem 3,3 V
- Wymiary modułu 65x56 mm, wysokość ok. 15 mm (oraz złącze pod płytką o wysokości ok. 13 mm)
W zestawie
- Zmontowany i uruchomiony moduł
- Zestaw śrubek oraz dystansów umożliwiający przykręcenie nakładki do płytki Raspberry
