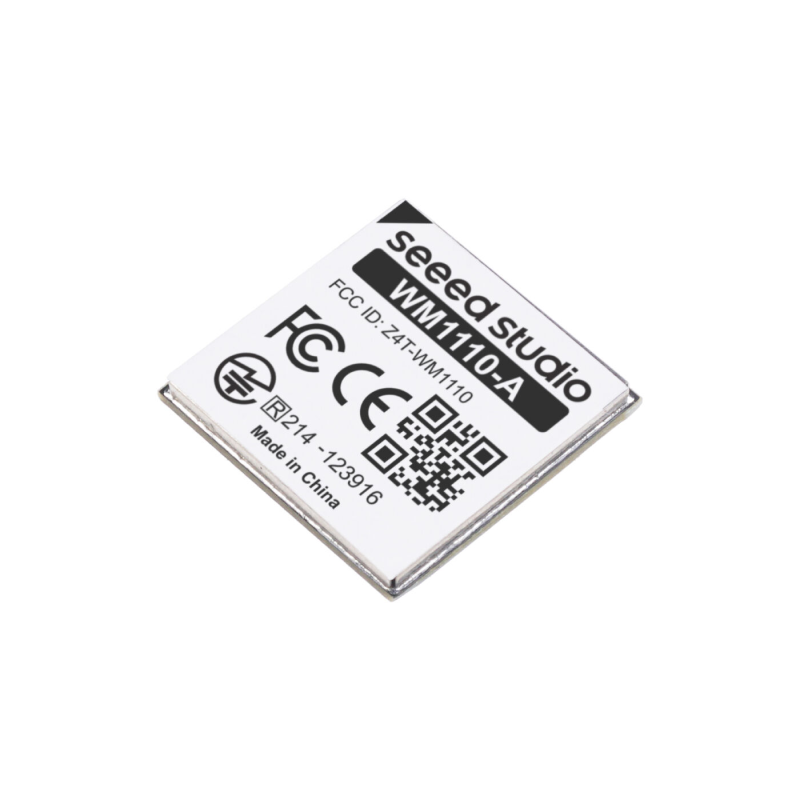

  • Widok główny
  • Widok z tyłu
  • Widok z tyłu pod kątem
ID: 1201768
5902186340855
72,14 zł
Brutto

58,65 zł Netto

Kompaktowy moduł bezprzewodowy do energooszczędnych aplikacji IoT, oparty na układach Semtech LR1110 i Nordic nRF52840. Obsługuje LoRaWAN, pozycjonowanie GNSS GPS/BeiDou, pasywne skanowanie WiFi oraz Bluetooth 5.3, umożliwiając lokalizację urządzeń zarówno na zewnątrz, jak i wewnątrz budynków. Seeed Studio 114992865

24h
Dostępny
Dostępna ilość: 2
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Seeed Studio. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Kompaktowy moduł bezprzewodowy Seeed Studio Wio-WM1110 przeznaczony do energooszczędnych aplikacji IoT wymagających komunikacji dalekiego zasięgu oraz funkcji lokalizacyjnych. Konstrukcja łączy układ Semtech LR1110 z mikrokontrolerem Nordic nRF52840, zapewniając obsługę LoRaWAN, GNSS, pasywnego skanowania WiFi oraz Bluetooth. Moduł obsługuje pasmo 863–928 MHz i globalny plan częstotliwości LoRaWAN, dzięki czemu może być wykorzystywany w rozwiązaniach przeznaczonych do pracy w różnych regionach.

Układ Semtech LR1110 odpowiada za komunikację LoRaWAN oraz funkcje lokalizacyjne. Moduł obsługuje GNSS GPS / BeiDou przeznaczony do lokalizacji na zewnątrz oraz pasywne skanowanie sieci WiFi, które może być wykorzystywane do określania położenia wewnątrz budynków. Maksymalna moc nadawania LoRa wynosi 20 dBm, a czułość odbiornika sięga -141 dBm przy SF12 i szerokości pasma 125 kHz. Producent podaje zasięg komunikacji na poziomie od 2 km do 10 km, zależnie od zastosowanej anteny i warunków otoczenia.

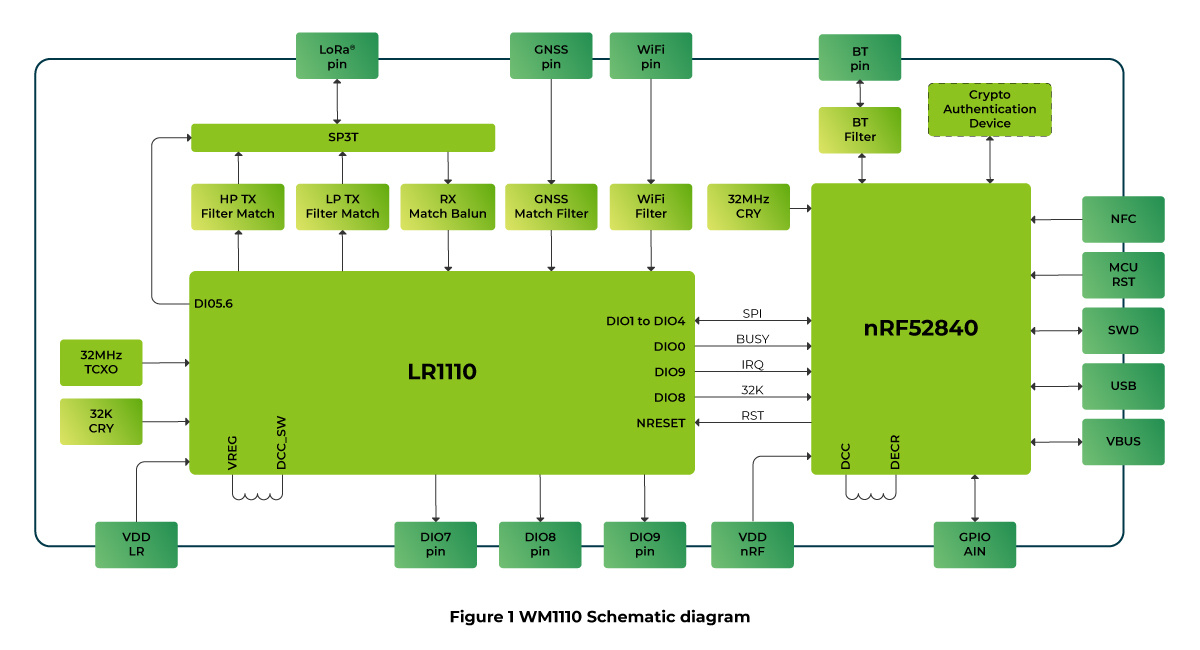

Wio-WM1110 - schemat blokowy LR1110 i nRF52840

Mikrokontroler Nordic nRF52840 oferuje 1 MB pamięci Flash i 256 KB RAM oraz obsługuje Bluetooth 5.3, Bluetooth Low Energy, Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT i własne protokoły 2,4 GHz. Wio-WM1110 został zaprojektowany z myślą o niskim poborze energii i pobiera około 7,6 µA w trybie uśpienia z aktywnym WDT. Połączenie LoRaWAN, GNSS, skanowania WiFi i Bluetooth sprawia, że moduł może być stosowany w systemach śledzenia zasobów, zarządzania wyposażeniem, inteligentnym rolnictwie, bezprzewodowych systemach pomiarowych oraz innych aplikacjach IoT wymagających lokalizacji i komunikacji dalekiego zasięgu.

Właściwości

  • LoRaWAN i pozycjonowanie
    • Układ: Semtech LR1110
    • Protokół LoRaWAN: V1.0.4
    • Zakres częstotliwości: 863–928 MHz
    • Obsługa globalnego planu częstotliwości LoRaWAN
    • Maksymalna moc nadawania LoRa: 20 dBm
    • Czułość: -125 dBm przy SF7 / 125 kHz
    • Czułość: -141 dBm przy SF12 / 125 kHz
    • Deklarowany zasięg: od 2 km do 10 km, zależnie od anteny i warunków otoczenia
    • GNSS: GPS / BeiDou
    • Pasywne skanowanie WiFi
    • Obsługa lokalizacji wewnątrz i na zewnątrz budynków
  • Bluetooth i mikrokontroler
    • Mikrokontroler: Nordic nRF52840
    • Pamięć Flash: 1 MB
    • Pamięć RAM: 256 KB
    • Bluetooth 5.3
    • Bluetooth Low Energy
    • Bluetooth Mesh
    • Thread
    • Zigbee
    • IEEE 802.15.4
    • ANT
    • Własne protokoły 2,4 GHz
    • Maksymalna moc nadawania Bluetooth: 6 dBm
  • Interfejsy
    • Osobne tory antenowe dla LoRa, GNSS, WiFi i Bluetooth
    • USB 2.0
    • SWD
    • NFC
    • NRST - ręczny reset
  • Zasilanie i pobór prądu
    • Napięcie zasilania: od 1,8 V do 3,7 V
    • Typowe napięcie zasilania: 3,3 V
    • Pobór prądu w trybie uśpienia: 7,6 µA z aktywnym WDT
    • Pobór prądu podczas odbioru LoRa: 10 mA przy SF12 / 125 kHz
    • Pobór prądu podczas skanowania Bluetooth: 7 mA
    • Pobór prądu podczas skanowania WiFi: 7 mA
    • Temperatura pracy: od -40°C do 85°C
  • Certyfikaty
    • FCC
    • CE
    • Telec
