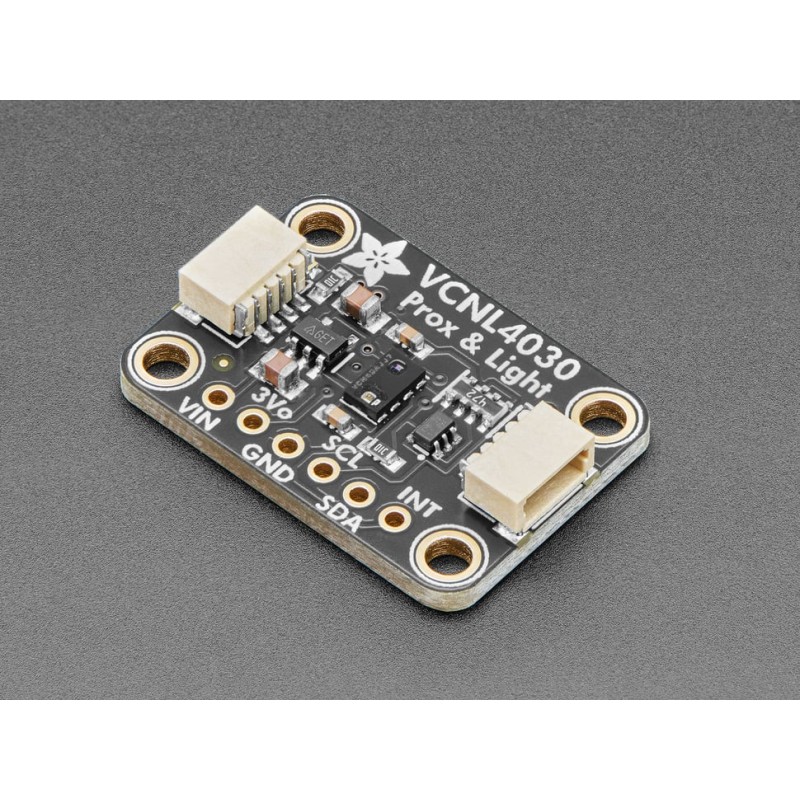

Moduł z czujnikiem zbliżeniowym/światła VCNL4030 STEMMA QT - Adafruit 6491

Opis

VCNL4030 Proximity and Lux Sensor to kompaktowy moduł czujnika umożliwiający jednoczesny pomiar odległości (zbliżeniowy) oraz natężenia oświetlenia. Układ oparty jest na popularnym czujniku Vishay VCNL4030, który łączy w sobie czujnik zbliżeniowy działający w zakresie od 0 do 300 mm oraz czujnik światła o szerokim zakresie pomiarowym od 0.004 do 16 768 luksów. Dzięki temu moduł doskonale sprawdza się w projektach wymagających monitorowania odległości obiektu oraz poziomu oświetlenia w tym samym czasie. Moduł został zaprojektowany jako płytka umożliwiająca łatwe wykorzystanie czujnika w projektach elektronicznych i edukacyjnych. Dzięki obsłudze interfejsu I2C do komunikacji z mikrokontrolerem wymagane są jedynie dwa przewody sygnałowe, co znacząco upraszcza integrację z układami. Czujnik może pracować zarówno z logiką 3.3 V, jak i 5 V, dzięki czemu jest kompatybilny z wieloma popularnymi platformami, takimi jak Arduino, Raspberry Pi czy Adafruit Feather.

Urządzenie oferuje szerokie możliwości konfiguracji parametrów pomiarowych. Użytkownik może regulować m.in. czas integracji, zakres dynamiczny oraz czułość czujnika światła, co pozwala dopasować działanie do warunków pomiarowych. Dłuższy czas integracji umożliwia dokładniejszy pomiar słabego oświetlenia, natomiast krótszy pozwala na szybsze próbkowanie przy jasnym świetle. W przypadku czujnika zbliżeniowego można także ustawić współczynnik wypełnienia pracy oraz prąd diody IR, co pozwala optymalizować pomiary pod kątem dokładności, prędkości działania oraz zużycia energii.

Płytka została wyposażona w złącza STEMMA QT oraz Qwiic, kompatybilne z systemem SparkFun Qwiic. Dzięki temu możliwe jest szybkie podłączenie czujnika bez lutowania – wystarczy użyć odpowiedniego przewodu I2C. Producent udostępnia także gotowe biblioteki dla Arduino oraz CircuitPython/Python, co znacząco przyspiesza rozpoczęcie pracy z modułem. Dzięki niewielkim wymiarom oraz niskiej wadze moduł świetnie nadaje się do zastosowań w projektach IoT, robotyce, automatyce domowej, systemach interakcji użytkownika czy urządzeniach edukacyjnych STEM. Możliwość jednoczesnego pomiaru odległości i oświetlenia sprawia, że czujnik VCNL4030 jest wszechstronnym rozwiązaniem dla projektantów systemów elektronicznych oraz hobbystów.

Właściwości

• Układ: Vishay VCNL4030
• Cczujnik zbliżeniowy (proximity) + czujnik natężenia oświetlenia (lux)
• Zakres pomiaru odległości: 0 do 300 mm
• Zakres pomiaru natężenia światła: 0.004 do 16 768 lux
• Konfigurowalne parametry czujnika światła: czas integracji, zakres dynamiczny, czułość
• Konfigurowalne parametry czujnika zbliżeniowego: współczynnik wypełnienia (duty cycle), prąd diody IR
• Interfejs komunikacyjny: I2C
• Kompatybilność logiczna: 3.3 V oraz 5 V
• Złącza: STEMMA QT / Qwiic (kompatybilne z systemem SparkFun Qwiic)
• Możliwość podłączenia bez lutowania za pomocą przewodów QT/Qwiic
• Obsługiwane biblioteki: Arduino, CircuitPython, Python
• Kompatybilne platformy: Arduino, Raspberry Pi, Adafruit Feather i inne mikrokontrolery z I2C
• Wymiary: 25.5 × 17.7 × 4.7 mm
• Waga: 1.7 g

W zestawie

• Adafruit VCNL4030 Proximity and Lux Sensor
• Złącze galdpin
