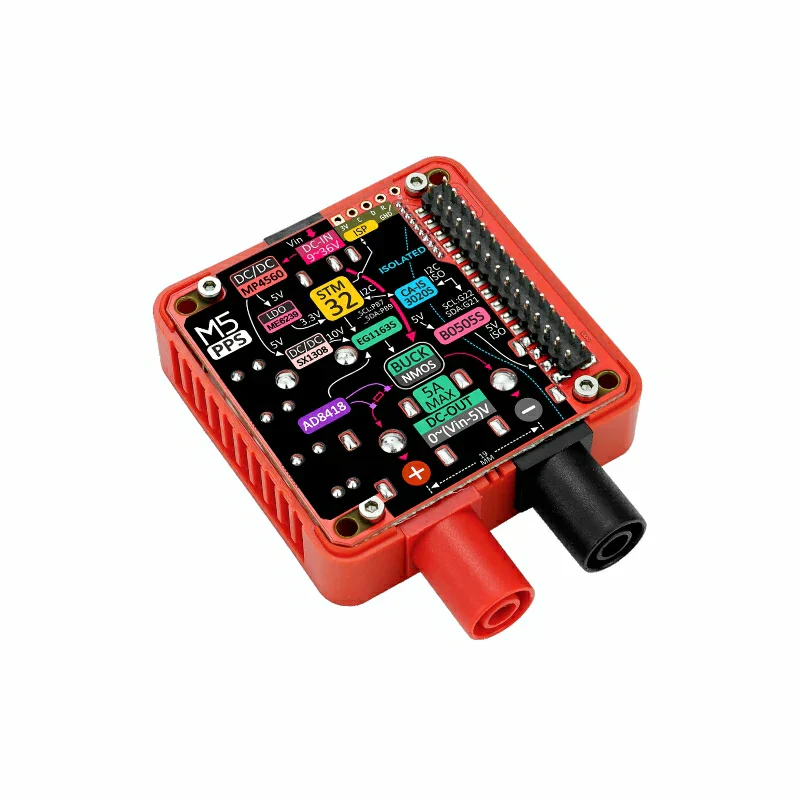

Programowalny moduł zasilacza laboratoryjnego wykorzystujący przetwornicę STEP-DOWN oraz sterowanie STM32 umożliwiające precyzyjną regulację napięcia i prądu wyjściowego. Konstrukcja obsługuje wejściowe napięcie DC 9–36 V, wyjście 0,5–30 V / 0–5 A oraz komunikację I2C, umożliwiając budowę regulowanych systemów zasilania dla elektroniki, automatyki i projektów embedded. M5Stack M137

24h
Dostępny
Dostępna ilość: 1

Opis

Programowalny moduł zasilacza M5Stack Module13.2 PPS przeznaczony do budowy regulowanych źródeł zasilania dla elektroniki, systemów embedded, automatyki przemysłowej oraz zastosowań laboratoryjnych wymagających precyzyjnej regulacji napięcia i prądu. Konstrukcja wykorzystująca przetwornicę STEP-DOWN oraz mikrokontroler STM32G030F6P6 obsługuje wejściowe napięcie DC 9–36 V oraz regulowane wyjście 0,5–30 V / 0–5 A przy mocy znamionowej 100 W i mocy szczytowej do 150 W. Wzmacniacz prądowy AD8418 oraz zamknięta pętla regulacji umożliwiają dokładny odczyt parametrów wyjściowych z dokładnością ±30 mV oraz ±5 mA, a fabryczna kalibracja pełnego zakresu zwiększa stabilność pracy podczas testowania i zasilania układów elektronicznych.

Moduł wyposażony w interfejs I2C umożliwia sterowanie parametrami zasilania z poziomu platform M5Stack Core, Core2 oraz CoreS3. Zintegrowane układy izolacji CA-IS3020S i B0505S-1WR3 zapewniają separację elektryczną magistrali komunikacyjnej i zasilania, zwiększając bezpieczeństwo pracy układów sterujących. Standardowe gniazda bananowe 4 mm z rozstawem 19 mm umożliwiają wygodne podłączanie przewodów laboratoryjnych oraz urządzeń testowych. Sprawdzi się podczas budowy regulowanych zasilaczy laboratoryjnych, projektów automatyki, eksperymentów badawczych, rozwoju systemów embedded oraz projektów DIY wymagających programowalnego źródła zasilania.

Uwaga!

Moduł wymaga zewnętrznego zasilania DC 9–36 V — bez podłączonego źródła zasilania urządzenie nie będzie wykrywane przez magistralę I2C i nie rozpocznie pracy.

Właściwości

  • programowalny moduł zasilacza PPS
  • technologia przetwornicy STEP-DOWN
  • mikrokontroler STM32G030F6P6
  • wzmacniacz prądowy AD8418
  • interfejs I2C adres 0x35
  • izolacja magistrali z użyciem CA-IS3020S i B0505S-1WR3
  • wejściowe napięcie DC 9–36 V
  • wyjście 0,5–30 V / 0–5 A
  • moc wyjściowa 100 W
  • moc szczytowa 150 W
  • dokładność odczytu ±30 mV / ±5 mA
  • gniazda bananowe 4 mm
  • rozstaw gniazd 19 mm
  • obsługa wejść USB PD oraz Relay Base
  • kompatybilność z M5Stack Core, Core2 i CoreS3
  • fabryczna kalibracja pełnego zakresu
  • średni pobór prądu w spoczynku DC 36 V@12 mA
  • średni pobór prądu podczas pracy DC 36 V@32 mA
  • zakres temperatury pracy 0–40°C
  • wymiary 54 × 54 × 19,7 mm
  • masa 43,4 g
