Moduł StarSOM STM32H757 z 32 MB SDRAM, 16 MB QSPI Flash i wbudowanym Ethernet PHY to energooszczędna platforma obliczeniowa dla systemów przemysłowych i IoT wymagających przewodowej łączności sieciowej oraz pracy w pełnym zakresie temperatur. StarSOM SLS05H757_480C_32R_16QSPI_2ET_I

Brak terminu dostawy
Obecnie brak na stanie

Opis

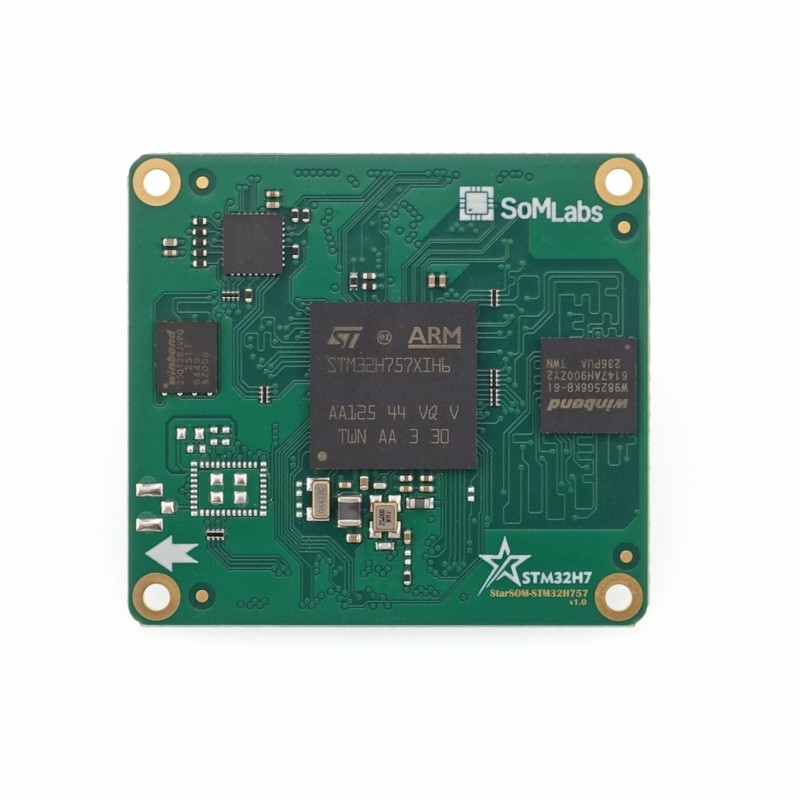

Moduł system-on-module StarSOM STM32H757 w wersji przemysłowej, wyposażony w mikrokontroler STM32H757 z dwoma rdzeniami ARM Cortex-M7 (do 480 MHz) i Cortex-M4 (do 240 MHz). Oprócz pamięci wewnętrznych (2 MB Flash, 1 MB RAM), moduł posiada 32 MB zewnętrznej pamięci SDRAM oraz 16 MB pamięci QSPI Flash do przechowywania aplikacji i danych.

Wersja SLS05H757_480C_32R_16QSPI_2ET_I została wyposażona w zintegrowany układ Microchip 100 Mb Ethernet PHY, umożliwiający bezpośrednią obsługę komunikacji sieciowej przewodowej. Oferuje również bogaty zestaw interfejsów komunikacyjnych (UART, SPI, I²C, CAN-FD, USB 2.0 OTG) oraz wsparcie dla wyświetlaczy MIPI-DSI.

Wbudowany akcelerator grafiki Chrom-ART i sprzętowy kodek JPEG pozwalają na obsługę interfejsów graficznych HMI oraz aplikacji multimedialnych. Zabezpieczenia sprzętowe obejmują szyfrowanie AES, SHA, HMAC, DES/3DES i generator liczb losowych. Moduł został przystosowany do pracy w pełnym zakresie przemysłowym –40…+85 °C, co czyni go odpowiednim do systemów IoT, automatyki i sterowania w wymagających warunkach środowiskowych.

Właściwości

  • Procesor: STM32H757, Cortex-M7 do 480 MHz + Cortex-M4 do 240 MHz
  • Pamięci on-chip: 2 MB Flash, 1 MB RAM
  • Pamięci dodatkowe: 32 MB SDRAM, 16 MB QSPI Flash
  • 5× UART
  • 6× SPI
  • 4× I²C
  • 2× CAN-FD
  • 2× USB 2.0 OTG
  • Audio: 4× SAI, SPDIF, DFSDM (8 kanałów, 4 filtry)
  • Analogowe: 3× ADC 16-bit (36 kanałów), 2× DAC 12-bit, 2× komparatory, 2× wzmacniacze operacyjne
  • GPU: Chrom-ART, sprzętowy kodek JPEG, obsługa wyświetlaczy MIPI-DSI (do 1024×768)
  • Sieć przewodowa: wbudowany Microchip Ethernet PHY 10/100 Mb/s
  • Zabezpieczenia: AES-128/192/256, SHA-1/2, HMAC, DES/3DES, RNG
  • Zasilanie: 3,3 V DC
  • Wymiary: 40 × 44 × 5 mm, złącza board-to-board 2×100 pinów
  • Zakres temperatur pracy: –40…+85 °C (przemysłowy)
  • Obsługiwane systemy: FreeRTOS
1197390

Cechy

Rdzeń
Cortex-M7+M4
Częstotliwość układu
240 MHz / 480 MHz
Pamięć RAM
1 MB
Moduł WiFi
Tak
Pamięć stała
QSPI 16MB
Złącze
2x 100 pin board-to-board
Procesor
STM32H757
Temperatura pracy
-40~+85°C

Producent SOMLABS SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ Lwowska 5 05-120 Legionowo Polska somlabs@somlabs.com

Osoba odpowiedzialna SOMLABS SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ Lwowska 5 05-120 Legionowo Polska somlabs@somlabs.com
