Raspberry Pi Pico WH - płytka z mikrokontrolerem RP2040 i modułem Wi-Fi
ID: 1180673
5056561800196
31,89 zł
Brutto
25,93 zł Netto
Płytka z mikrokontrolerem RP2040 wyposażonym w dwa rdzenie ARM Cortex-M0+ pracujące z częstotliwością 133 MHz, 264 kB RAM. Na płytce znajduje się również 2 MB pamięci QSPI flash. Dodatkowo płytka wyposażona jest w układ Infineon CYW43439, rozszerzający płytkę o łączność bezprzewodową. Wersja z przylutowanymi złaczami. Raspberry Pi SC0919
Opis
Raspberry Pi Pico jest pierwszą płytką zawierającą mikrokontroler zaprojektowany przez fundację Raspberry Pi. Układ, który jest sercem tej płytki został wyposażony w dwa rdzenie ARM Cortex M0+ pracujące z częstotliwością do 133 MHz, 264 kB pamięci RAM oraz 30 portów GPIO. Sam mikrokontroler nie jest wyposażony w pamięć flash, ale na płytce znajduje się zewnętrzna pamięć o pojemności 2 MB podłączona za pomocą interfejsu QSPI. Dodatkowo płytka wyposażona jest w układ Infineon CYW43439, rozszerzający płytkę o łączność bezprzewodową. Moduł zapwenia łączność WiFi w standardzie IEEE 802.11 b/g/n. Platforma wspiera popularne języki programowania MicroPython oraz C/C++. Programy można wgrywać do pamięci za pomocą interfejsu USB w trybie pamięci masowej lub korzystając z zewnętrznego programatora obsługującego interfejs SWD.
Kamami jest oficjalnym dystrybutorem minikomputerów Raspberry Pi oraz dedykowanych akcesoriów.
MicroPython
MicroPython jest specjalną wersją języka programowania Python 3, przygotowaną do działania bezpośrednio na systemach wbudowanych takich jak Raspberry Pi Pico. Wersja przygotowana specjalnie dla mikrokontrolera RP2040, wspiera REPL czyli interaktywną powłokę pozwalającą na bieżąco wykonywać skrypty wpisywanie w konsolę oraz oglądać w niej wyniki działania programu. Dzięki tej technologi możliwe jest również zapisywanie programu w pamięci flash.
C/C++
Aby ułatwić programowanie mikrokontrolera RP2040 w języku C/C++ fundacja Raspberry Pi przygotowała oficjalny zestaw narzędzi SDK, który można zintegrować z popularnymi IDE takimi jak Visual Studio Code czy Eclipse. Cały proces konfiguracji środowiska opisany jest w dokumencie Getting started with Raspberry Pi Pico, oraz na portalu Mikrokontroler.pl
Wgrywanie programu przez interfejs USB
Raspberry Pi Pico może być programowane przez interfejs USB na dwa sposoby.
Pierwszy to tryb pamięci masowej USB, aby zaprogramować w ten sposób płytkę należy nacisnąć i przytrzymać przycisk BOOTSEL, a następnie podłączyć płytkę przewodem USB do komputera. Urządzenie zostanie rozpoznane jako pamięć masowa, do której można wgrać program w taki sam sposób, jak kopiuje się pliki na pendriva. Po wgraniu programu mikrokontroler automatycznie się zresetuje i uruchomi wgrany program. Sposób ten nadaje się do wgrywania programów napisanych w C/C++ lub do wgrywania interpretera MicroPythona.
Drugi sposób działa tylko z programami napisanymi w języku MicroPython i wymaga wcześniejszego wgrania interpretera za pomocą pierwszej metody. Metoda ta polega na zapisaniu w pamięci układu programu przesłanego za pomocą REPL.
Programowanie/Debugowanie przez interfejs SWD
Podczas programowania w C/C++ często pojawia się konieczność wielokrotnego testowania programu. Wgrywanie programu przez USB wymaga powtarzania za każdym razem procedury, odłączania płytki od komputera, wciśnięcia przycisku i podłączenia płytki, a następnie znalezienia skompilowanego programu i skopiowania go do pamięci. Całość trwa dość długo, ale na szczęście można to uprościć korzystając z zewnętrznego programatora z interfejsem SWD. Programowanie przez SWD jest znacznie szybsze, wystarczy raz podłączyć programator za pomocą złącza 3-pin i zasilanie np. za pomocą USB i można wgrywać programy bezpośrednio z IDE. Dodatkowo można w ten sposób debugować program i sprawnie znajdować ewentualne błędy w kodzie uruchamiając go linijka po linijce.
Raspberry z Raspberry
Raspberry Pi Pico przystosowane jest do programowania bezpośrednio z Raspberry Pi 4B lub 400. Producent przygotował szczegółowe instrukcje konfiguracji środowisk programistycznych oraz gotowe skrypty konfiguracyjne. Pico może być programowane z minikomputera Raspberry zarówno przez USB jak i przez SWD. Dużą zaletą takiego rozwiązania jest brak konieczności korzystania z zewnętrznego programatora SWD. Porty Pico można podłączyć do portów RPI. Aby zapewnić stabilne połączenie należy podłączać Pico bezpośrednio do minikomputera, skorzystanie z płytki stykowej może wprowadzić zakłócenia.
Dla wykorzystania pełni możliwości środowisk programistycznych, zalecane jest korzystanie z minikomputerów z min. 4 GB pamięci RAM.
Pico z Pico
Fundacja Raspberry Pi przygotowała aplikację Picoprobe pozwalającą zmienić RPI Pico w programator SWD oraz konwerter USB – UART. Dzięki temu można programować RP2040 bez konieczności posiadania programatora SWD, korzystając jedynie z drugiej płytki z mikrokontrolerem RP2040.
Uwaga!
Płytka Raspberry Pi Pico nie zawiera w zestawie złącz goldpin ani przewodu microUSB. W naszej ofercie dostępne są złącza do GPIO 1x40 (można je bez problemu podzielić na dwa złącza 1x20) oraz złącze do programatora 1x3. Dostępne są również gotowe zestawy zawierające złącza oraz przewód microUSB.
Właściwości
- Mikrokontroler RP2040 zaprojektowany przez Raspberry Pi
- Dwa rdzenie ARM Cortex-M0+ z taktowaniem do 133 MHz
- Zewnętrzna pamięć flash: 2 MB
- Pamięć RAM: 264 kB
- Moduł WiFi Infineon CYW43439 zgodny ze standardem IEEE 802.11 b/g/n
- Przylutowane złącza z rastrem 2,54 mm i złącze JST SH programatora
- USB 1.1 działający w trybach Host i Device
- Obsługa trybu niskiego zużycia energii i trybu bezczynności
- Możliwość programowania Drag&Drop w trybie pamięci masowej USB
- Obsługa interfejsu SWD do programowania i debugowania
- Wyprowadzenia 26 GPIO
- Rozbudowane interfejsy komunikacyjne:
- 2 x SPI
- 2 x I2C
- 2 x UART
- 3 x 12-bit ADC
- 16 kanałów PWM
- Wbudowany zegar czasu rzeczywistego (RTC)
- Akcelerator liczb zmiennoprzecinkowych
- Czujnik temperatury
- Napięcie zasilania: 1,8 – 5,5 V
- Temperatura pracy: -20°C ~ 85°C (rekomendowana maksymalna temperatura 70°C)
- Wymiary: 51 x 21 mm
1180673
Cechy
- Mikrokontroler
- RP2040
- Pamięć Flash
- 2 MB
- Liczba I/O
- 26
- Ethernet
- Brak
- Moduł WiFi
- Tak
- Moduł Bluetooth
- Nie
- Slot microSD
- Nie
- Długość
- 51 mm
- Szerokość
- 21 mm
- Rodzaj złącza USB
- microUSB typu B
- Broszura Raspberry Pi Pico W (835,44 kB)
- Dokumentacja techniczna Raspberry Pi Pico W (18,12 MB)
- Getting started - instrukcja obsługi RPI Pico (32,08 MB)
- Instrukcja podłdłączenia Raspberry Pi Pico do Internetu (20,43 MB)
- Dokumentacja układu RP2040 (4,86 MB)
- Specyfikacja złącza debuggera (251,74 kB)
- Dokumntacja układu CYW43439 (1,74 MB)
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Płytka uniwersalna wyposażona w metalizowaną siatkę otworów o rastrze 2,54 mm, umożliwiająca montaż z użyciem listw goldpin lub bezpośrednio na powierzchni, z oznaczeniami ułatwiającymi identyfikację sygnałów
9,90 zł
24h
Dostępna ilość: 410
Dostępny
Produkty z tej samej kategorii (16)
Moduł Ethernet z mikrokontrolerem RP2040. Ma wbudowany układ CH9120 ze zintegrowanym stosem protokołów TCP/IP. Układ może być programowany w C/C++ lub MicroPython. Waveshare RP2040-ETH
54,59 zł
4 tyg.
Brak towaru
Moduł oparty na mikrokontrolerze RP2040, który pozwala zbudować własny kontroler arcade dla dwóch graczy, obsługujący do 30 przycisków i dwa joysticki. Po podłączeniu przez USB-C jest automatycznie wykrywany jako standardowy kontroler gier na PC, Mac i Linux. Dzięki złączom DuPont, Qw/ST oraz wsparciu dla podświetlanych przycisków Plasma, montaż i rozszerzenia są szybkie i niewymagające lutowania. Pimoroni PIM741
143,79 zł
24h
Dostępna ilość: 1
Dostępny
Płytka z mikrokontrolerem RP2040 wyposażonym w dwa rdzenie ARM Cortex-M0+, które pracują z częstotliwością 133 MHz i 264 kB RAM. Na płytce znajduje się również 16 MB pamięci QSPI Flash. Układ może być programowany w C/C++ lub MicroPython. Oferuje interfejs DVI, gniazdo kart micorSD oraz 40-pinowe złącze GPIO. Moduł ma kształt i układ złączy zbliżony do popularnych minikomputerów Raspberry Pi Zero. Waveshare RP2040-PiZero
42,18 zł
24h
Dostępna ilość: 2
Dostępny
Moduł CAN 2.0 oparty na układach MCP2551 oraz MCP2515. Wyposażony w mikrokontroler RP2040. Seeed Studio 102991596
97,21 zł
24h
Dostępna ilość: 5
Dostępny
RP2350-Touch-LCD-1.28-B to kompaktowy moduł rozwojowy z kolorowym ekranem dotykowym, idealny do projektów wymagających interfejsu HMI i mobilnej integracji z czujnikami. Dzięki obudowie CNC produkt zyskuje na trwałości i lepszym odprowadzaniu ciepła, co czyni go odpowiednim do zastosowań prototypowych i wbudowanych, gdzie liczy się niezawodność i elegancka forma. Obsługa wielu języków programowania i szeroka dokumentacja techniczna wspierają szybki rozwój aplikacji opartych na architekturze ARM i RISC-V.
108,22 zł
24h
Dostępna ilość: 4
Dostępny
Płyta ewaluacyjna oparta na RP2040 z wbudowanym kontrolerem Ethernet W5500, umożliwiająca sprzętową obsługę TCP/IP bez obciążania mikrokontrolera. Dzięki kompaktowej konstrukcji, obsłudze PoE i interfejsom kompatybilnym z Raspberry Pi Pico, idealnie nadaje się do aplikacji IoT, automatyki i projektów sieciowych. WIZnet W5500-EVB-Pico-POE
64,89 zł
5 tyg.
Brak towaru
Płytka z mikrokontrolerem RP2040 wyposażonym w dwa rdzenie ARM Cortex-M0+. Na płytce znajduje się również 4 MB pamięci QSPI flash. Moduł z wyświetlaczem LCD 1,14". TTGO T-Display RP2040
84,85 zł
24h
Dostępna ilość: 4
Dostępny
RP2350-LCD-0.96 oferuje niskokosztowe i elastyczne rozwiązanie do tworzenia projektów z wyświetlaniem informacji, obsługą zasilania bateryjnego i pełną kontrolą GPIO. Idealna do urządzeń przenośnych, interfejsów użytkownika i aplikacji edukacyjnych.
41,55 zł
24h
Dostępna ilość: 3
Dostępny

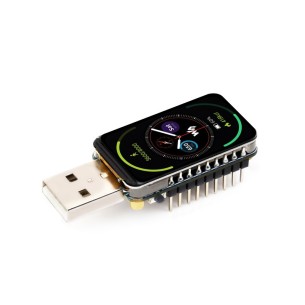

RP2350-GEEK to zaawansowana platforma diagnostyczna i rozwojowa dla twórców elektroniki. Umożliwia wygodne debugowanie mikrokontrolerów ARM, testowanie peryferiów I2C i UART oraz wizualizację danych na kolorowym wyświetlaczu. Dzięki kompaktowej obudowie i zestawowi interfejsów jest doskonałym narzędziem do nauki, prototypowania i rozwoju projektów embedded.
