Płytka rozwojowa oparta na mikrokontrolerze RP2040 łączy dwurdzeniowy procesor Arm Cortex-M0+ z kontrolerem Ethernet W6300 wyposażonym w sprzętowy stos TCP/IP oraz obsługę IPv4 i IPv6. Konstrukcja zachowuje zgodność z Raspberry Pi Pico, oferując dodatkowo interfejs Ethernet 10/100 Mb/s z gniazdem RJ45 oraz możliwość zasilania przez PoE po zastosowaniu modułu WIZPoE-P1. Moduł przeznaczony jest do projektów IoT, automatyki przemysłowej, systemów komunikacji sieciowej oraz urządzeń wykorzystujących przewodową transmisję Ethernet. WIZnet W6300-EVB-Pico

24h
Dostępny
Dostępna ilość: 20
Kamami jest oficjalnym dystrybutorem modułów siciowych do Raspberry Pi Pico marki WIZnet. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Płytka rozwojowa WIZnet W6300-EVB-Pico przeznaczona jest do projektów wykorzystujących przewodową komunikację Ethernet oraz możliwości mikrokontrolera RP2040. Konstrukcja wykorzystuje dwurdzeniowy procesor Arm Cortex-M0+ taktowany częstotliwością do 133 MHz oraz kontroler Ethernet W6300 wyposażony w sprzętowy stos TCP/IP. Płytka zachowuje zgodność mechaniczną oraz większość wyprowadzeń Raspberry Pi Pico, umożliwiając wykorzystanie istniejących akcesoriów oraz bibliotek programistycznych. Na płytce znajdują się złącze USB typu C, gniazdo RJ45 z wbudowanym interfejsem Ethernet PHY oraz 40-pinowe złącza GPIO.

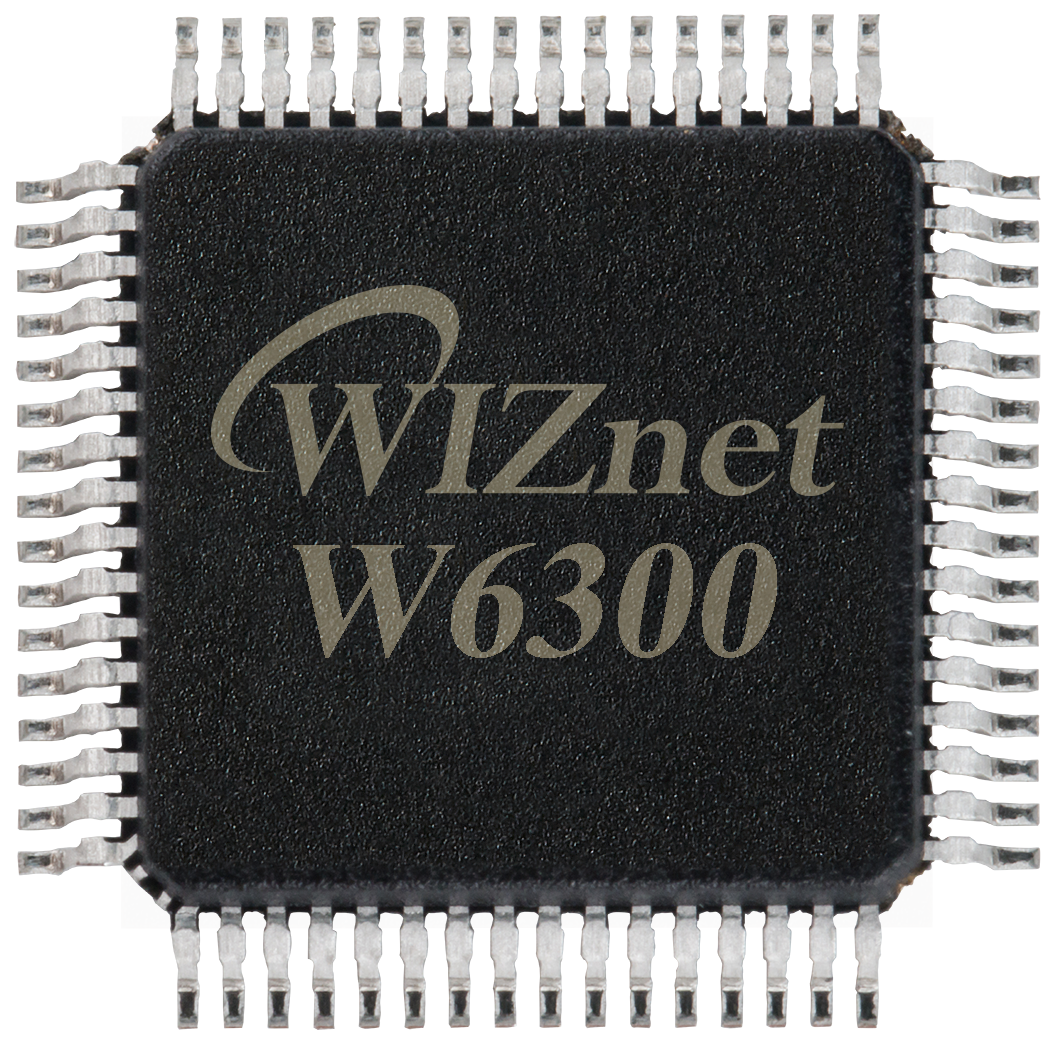

Kontroler Ethernet W6300 ze sprzętową obsługą IPv4 i IPv6

Kontroler W6300 realizuje obsługę protokołów sieciowych sprzętowo, odciążając mikrokontroler podczas komunikacji Ethernet. Układ obsługuje protokoły TCP, UDP, IPv4, IPv6, ICMPv4, ICMPv6, ARP, IGMP, MLDv1 oraz PPPoE, zapewnia jednoczesną obsługę ośmiu niezależnych sprzętowych gniazd sieciowych (Socket) oraz 64 kB pamięci przeznaczonej na bufory transmisji. Wbudowany interfejs Ethernet 10/100 Mb/s obsługuje automatyczną negocjację parametrów połączenia, Auto-MDIX oraz tryby Full i Half Duplex, zapewniając wydajną komunikację sieciową dla aplikacji IoT i systemów wbudowanych.


Konstrukcję można rozszerzyć o opcjonalny, dedykowany moduł PoE WIZPoE-P1, umożliwiający zasilanie płytki przez przewód Ethernet zgodnie ze standardem IEEE 802.3af.


Mikrokontroler RP2040 zgodny z Raspberry Pi Pico

Mikrokontroler RP2040 wyposażony został w dwa rdzenie Arm Cortex-M0+ pracujące z częstotliwością do 133 MHz, 264 kB pamięci SRAM oraz 2 MB pamięci Flash. Układ udostępnia dwa bloki PIO, interfejsy UART, I²C, SPI, PWM oraz 12-bitowy przetwornik ADC. Zachowanie zgodności z Raspberry Pi Pico ułatwia migrację istniejących projektów oraz wykorzystanie gotowych bibliotek i nakładek sprzętowych.

Producent udostępnia kompletną dokumentację techniczną, schemat elektryczny, mapę wyprowadzeń, modele 3D oraz przykładowe projekty dla C/C++, Ethernet, FreeRTOS, AWS IoT Core oraz Microsoft Azure, ułatwiające rozpoczęcie pracy z płytką.

Właściwości

  • Mikrokontroler RP2040
  • Dwurdzeniowy procesor Arm Cortex-M0+ do 133 MHz
  • Pamięć Flash 2 MB
  • Pamięć SRAM 264 kB
  • Kontroler Ethernet W6300
  • Sprzętowy stos TCP/IP
  • Obsługa IPv4 oraz IPv6
  • Obsługa TCP, UDP, ICMPv4, ICMPv6, ARP, IGMP, MLDv1 oraz PPPoE
  • Obsługa 8 niezależnych sprzętowych gniazd sieciowych
  • 64 kB pamięci buforów TX/RX
  • Interfejs Ethernet 10/100 Mb/s
  • Gniazdo RJ45 z wbudowanym Ethernet PHY
  • Obsługa Auto Negotiation
  • Obsługa Auto-MDIX
  • Tryb Full i Half Duplex
  • 26 linii GPIO
  • 4 wejścia ADC 12-bit 500 kS/s
  • 2 × UART
  • 2 × I²C
  • 2 × SPI
  • 16 kanałów PWM
  • 2 bloki PIO z 8 maszynami stanów
  • Interfejs USB typu C do zasilania i programowania
  • Złącze SWD do debugowania
  • Zgodność z Raspberry Pi Pico
  • Obsługa C/C++
  • Obsługa FreeRTOS
  • Obsługa Arduino IDE
  • Obsługa MicroPython
  • Obsługa CircuitPython
  • Możliwość zasilania przez opcjonalny moduł WIZPoE-P1
  • Kwalifikacja AWS IoT Core
1207152

Cechy

Mikrokontroler
RP2040
Pamięć Flash
2 MB
Liczba I/O
26
Ethernet
100 Mb x1
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
51 mm
Szerokość
21 mm
Rodzaj złącza USB
USB typu C
