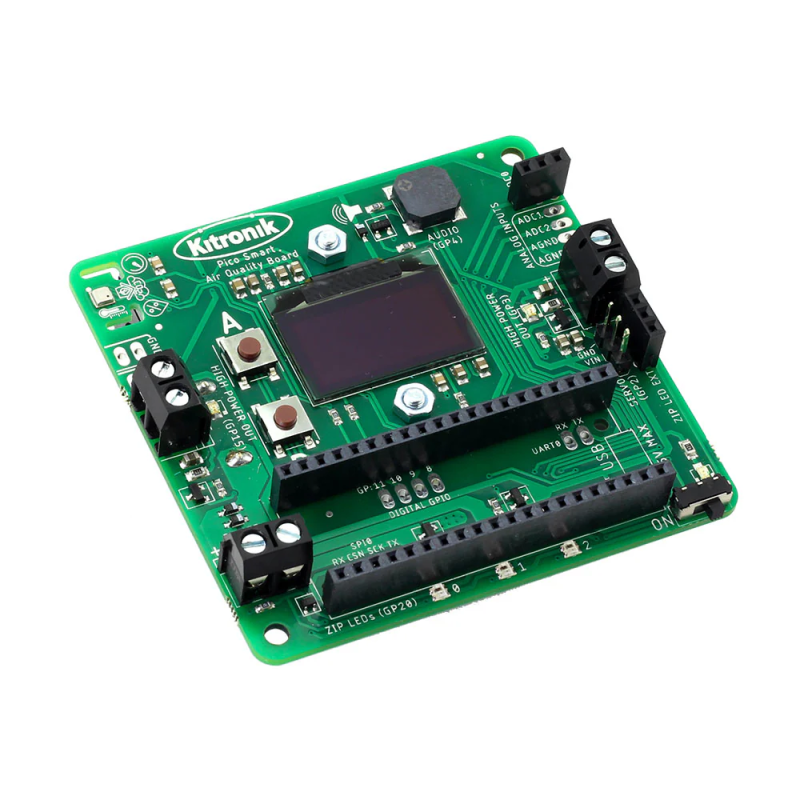

Kitronik Air Quality Datalogging - moduł z czujnikami jakości powietrza dla Raspberry Pi Pico

Opis

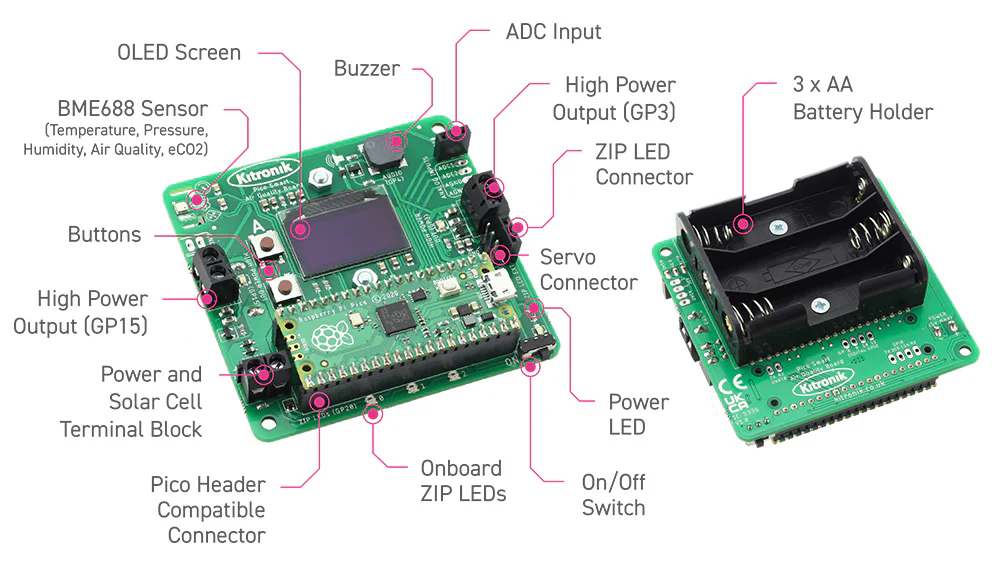

Kitronik Air Quality Datalogging to kompleksowe rozwiązanie do monitorowania jakości powietrza i prowadzenia analiz środowiskowych dla Raspberry Pi Pico. Płytka została wyposażona w czujnik BME688, który umożliwia pomiar temperatury, ciśnienia, wilgotności, indeksu jakości powietrza (IAQ) oraz szacowanego poziomu eCO2. Dzięki wbudowanemu zegarowi RTC oraz pamięci flash dostępnej w Pico, płytka doskonale nadaje się do długoterminowego rejestrowania danych z oznaczeniem czasu. Wyniki pomiarów mogą być wyświetlane na ekranie OLED 128x64, a dodatkowe 3 diody ZIP LED oraz sygnał dźwiękowy z buzzera zapewniają intuicyjne sposoby wizualizacji i powiadomień. Użytkownik ma do dyspozycji także dwa przyciski, które mogą pełnić rolę elementów sterujących w trakcie eksperymentów i projektów.

Płytka oferuje liczne możliwości rozszerzeń – znajdziemy tu złącza do podłączania zewnętrznych czujników analogowych, serwomechanizmów, silników czy padów. Dodatkowo dostępne są wyprowadzenia GPIO w standardowym rastrze 2,54 mm, co ułatwia rozbudowę projektów o kolejne elementy. Zasilanie odbywa się poprzez koszyk na 3 baterie AA lub przez złącze „POWER”, które może być także użyte do podłączenia panelu słonecznego – pozwala to na tworzenie eksperymentów zasilanych odnawialnymi źródłami energii. Wbudowany przełącznik oraz zielona dioda LED sygnalizują stan zasilania. Dzięki przygotowanemu przez Kitronik modułowi MicroPython oraz przykładowym programom dostępnym w repozytorium GitHub, korzystanie z płytki jest intuicyjne i szybkie w nauce. Rozwiązanie to świetnie sprawdza się w edukacji – umożliwia uczniom prowadzenie długoterminowych pomiarów jakości powietrza, analizę danych i praktyczne poznawanie podstaw programowania i elektroniki. Kitronik Air Quality Datalogging Board to idealne narzędzie do eksperymentów w szkole i w domu, które łączy naukę z praktycznymi aspektami dbania o środowisko.

Właściwości

• Kompleksowa platforma do monitorowania jakości powietrza z Raspberry Pi Pico
• Czujnik BME688: temperatura, ciśnienie, wilgotność, IAQ i eCO2
• Zakres pracy BME688:
  • ciśnienie 300–1100 hPa
  • temperatura -40°C do +85°C
  • wilgotność 0–100%RH
  • IAQ 0–500, eCO2 250–40000+ ppm
• Wbudowany wyświetlacz OLED 128x64 (czarno-biały)
• 3 diody ZIP LED oraz buzzer do wizualizacji i sygnalizacji
• 2 przyciski do interakcji użytkownika
• Złącza dla zewnętrznych czujników, serw, silników i padów grzewczych
• Możliwość podłączenia panelu słonecznego do pracy z akumulatorami NiMh
• Zasilanie: koszyk 3xAA lub złącze POWER (+5V DC max)
• Wyjścia: 2 x 3,3V, 2 x GND (max 250mA)
• Terminale wysokoprądowe: GP3, GP15 (max 1A)
• Obsługa serwomechanizmu przez GP2
• Obsługa ZIP LED (GP20) z możliwością rozszerzenia
• Dodatkowe wyprowadzenia GPIO i interfejsy (UART, SPI, ADC)
• Wymiary: 74 x 72 x 28,7 mm
