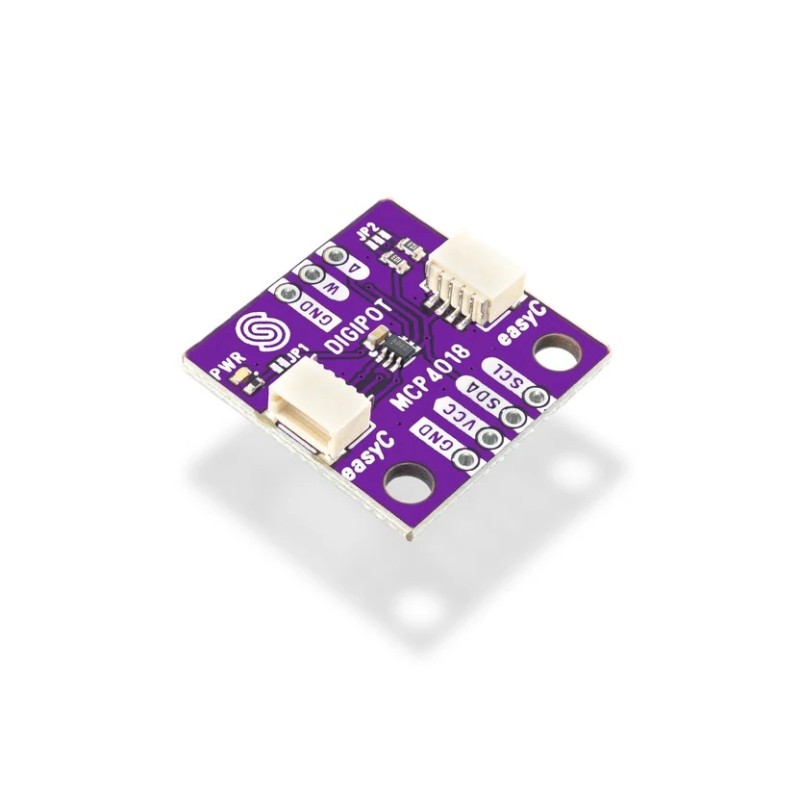

Widok głowny
search
  • Widok głowny
  • Widok zestawu
  • Widok od góry
  • Widok od tyłu
ID: 1208279
17,55 zł
Brutto

14,27 zł Netto

Moduł potencjometru cyfrowego MCP4018 o rezystancji 5kΩ i 128 krokach regulacji. Sterowanie przez I2C umożliwia programową zmianę rezystancji, a dwa złącza Qwiic ułatwiają integrację z kompatybilnymi płytkami. Przeznaczony do regulacji poziomu sygnałów i parametrów układów analogowych z poziomu mikrokontrolera. Soldered 333090

24h
Dostępny
Dostępna ilość: 5

Opis

Moduł potencjometru cyfrowego Digipot 5k MCP4018 breakout firmy Soldered umożliwia programową regulację rezystancji za pomocą układu MCP4018 firmy Microchip. Wariant oferuje rezystancję nominalną 5kΩ oraz 128 kroków regulacji. Moduł może zastępować potencjometr mechaniczny w układach wymagających sterowania rezystancją z poziomu mikrokontrolera, między innymi podczas regulacji parametrów obwodów analogowych i poziomu sygnałów.

Sterowanie odbywa się przez magistralę I2C pod stałym adresem 0x2F. Płytka ma dwa złącza Qwiic, umożliwiające połączenie z kompatybilnymi płytkami bez lutowania. Rezystory podciągające linii SDA i SCL są połączone z napięciem 3,3V i mogą zostać odłączone za pomocą zworki sprzętowej.

Potencjometr oferuje 128 dyskretnych ustawień pomiędzy minimalną i maksymalną wartością rezystancji, a rezystancja suwaka wynosi 100Ω. Płytka obsługuje napięcie zasilania w zakresie 1,8–5V, zgodnie ze specyfikacją producenta dla wariantu 333090.

Wymiary płytki wynoszą 22 × 22mm. Producent udostępnia bibliotekę Arduino wraz z dokumentacją, rozkład wyprowadzeń oraz pliki projektu sprzętowego open source, ułatwiające integrację modułu z własnymi układami.

Właściwości

  • Potencjometr cyfrowy
    • Układ: MCP4018
    • Rezystancja nominalna: 5kΩ
    • Liczba kroków regulacji: 128
    • Rezystancja suwaka: 100Ω
  • Komunikacja i złącza
    • Interfejs: I2C
    • Adres I2C: 0x2F
    • Złącza: 2 × Qwiic
    • Rezystory podciągające SDA i SCL do 3,3V z możliwością odłączenia
  • Zasilanie
    • Napięcie zasilania: 1,8–5V
  • Parametry mechaniczne
    • Wymiary płytki: 22 × 22mm
    • Dwa otwory montażowe
