ID: 1208281
17,55 zł
Brutto

14,27 zł Netto

Moduł potencjometru cyfrowego MCP4018 o rezystancji 100kΩ i 128 krokach regulacji. Sterowanie przez I2C umożliwia programową zmianę rezystancji, a dwa złącza Qwiic ułatwiają integrację z kompatybilnymi płytkami. Przeznaczony do cyfrowej regulacji poziomu sygnałów, parametrów układów analogowych i zastępowania potencjometrów mechanicznych. Soldered 333093

24h
Dostępny
Dostępna ilość: 1

Opis

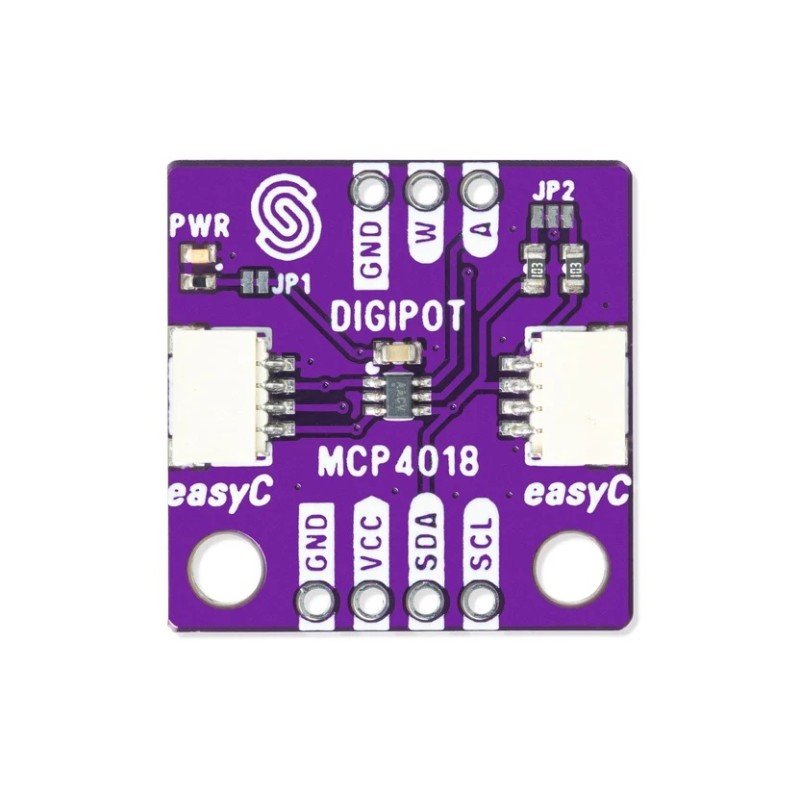

Moduł potencjometru cyfrowego Digipot 100k MCP4018 breakout firmy Soldered umożliwia programową regulację rezystancji za pomocą układu MCP4018 firmy Microchip. Wariant oferuje rezystancję nominalną 100kΩ oraz 128 kroków regulacji. Moduł może zastępować potencjometr mechaniczny w układach wymagających sterowania rezystancją z poziomu mikrokontrolera, między innymi podczas regulacji parametrów obwodów analogowych i poziomu sygnałów.

Sterowanie odbywa się przez magistralę I2C pod stałym adresem 0x2F. Płytka ma wyprowadzenia SDA i SCL oraz dwa złącza Qwiic, zgodne z easyC i STEMMA QT, umożliwiające połączenie z kompatybilnymi płytkami bez lutowania. Wyprowadzenia A i W zapewniają dostęp odpowiednio do stałego zacisku rezystora oraz suwaka potencjometru.

Rezystancja suwaka wynosi 100Ω. Płytka może być zasilana napięciem 3,3V lub 5V przez wyprowadzenie VCC. Rezystory podciągające linii I2C są połączone z napięciem 3,3V i mogą zostać odłączone za pomocą zworki sprzętowej.

Wymiary płytki wynoszą 22 × 22mm. Dwa otwory montażowe o średnicy 3,2mm są przystosowane do śrub M3. Producent udostępnia bibliotekę Arduino, dokumentację oraz pliki projektu sprzętowego, w tym schematy, pliki KiCad, Gerber i modele 3D.

Właściwości

  • Potencjometr cyfrowy
    • Układ: MCP4018
    • Rezystancja nominalna: 100kΩ
    • Liczba kroków regulacji: 128
    • Rezystancja suwaka: 100Ω
    • Wyprowadzenia potencjometru: A, W
  • Komunikacja i złącza
    • Interfejs: I2C
    • Adres I2C: 0x2F
    • Złącza: 2 × Qwiic, zgodne z easyC i STEMMA QT
    • Wyprowadzenia komunikacyjne: SDA, SCL
  • Zasilanie
    • Napięcie zasilania VCC: 3,3V lub 5V
    • Rezystory podciągające I2C do 3,3V z możliwością odłączenia
  • Parametry mechaniczne
    • Wymiary płytki: 22 × 22mm
    • Średnica otworów pod listwę pinową: 1,5mm
    • Średnica otworów montażowych: 3,2mm
    • Otwory montażowe przystosowane do śrub M3
1208281
