Kompaktowa płytka dla Raspberry Pi Pico, która umożliwia sterowanie dwoma silnikami DC z pełną kontrolą kierunku lub jednym silnikiem krokowym w trybie half-step. Została oparta na układzie DRV8833 z wbudowanymi zabezpieczeniami przeciwzwarciowymi, nadprądowymi i termicznymi, co gwarantuje bezpieczną i stabilną pracę. Płytka oferuje dodatkowe złącza GPIO, wyprowadzenia zasilania, a także wbudowany włącznik i diodę LED statusu. Kitronik 5331

3 tyg.
Oczekiwanie na dostawę

Opis

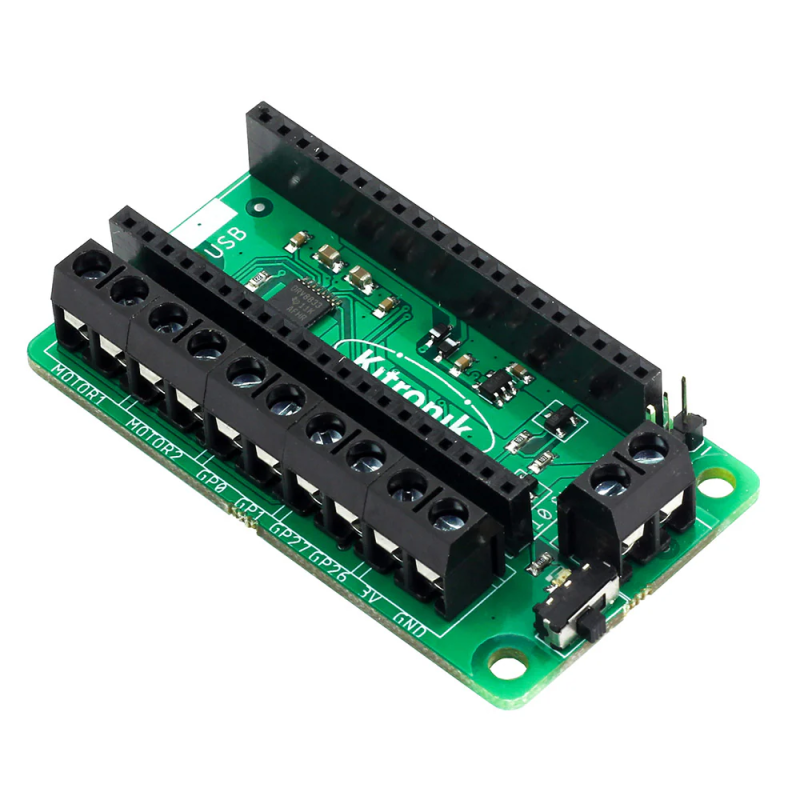

Kitronik Motor Driver Board to kompaktowa, a jednocześnie bogata w funkcje płytka dla Raspberry Pi Pico, stworzona specjalnie z myślą o projektach takich jak robotyczne buggy. Dzięki niej możliwe jest sterowanie dwoma silnikami jednocześnie z pełną kontrolą nad kierunkiem pracy – do przodu, do tyłu oraz zatrzymaniem. Alternatywnie płytka może być użyta także do zasilania silnika krokowego, wspierając tryb półkroku (half-stepping), choć bez obsługi mikrokroków.

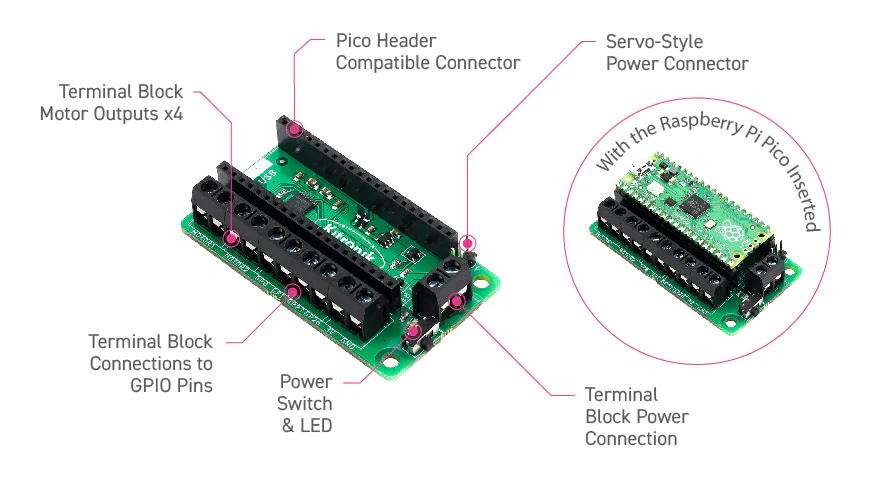

Zastosowany układ DRV8833 oferuje wbudowane zabezpieczenia przeciwzwarciowe, nadprądowe i termiczne, zapewniając stabilną i bezpieczną pracę. Na pokładzie znajdują się 4 dodatkowe złącza GPIO oraz wyprowadzenia 3V i GND z Raspberry Pi Pico, co daje możliwość podłączania czujników, przełączników i innych elementów rozszerzających funkcjonalność projektu. Wbudowany włącznik/wyłącznik oraz dioda LED statusu zasilania pozwalają łatwo kontrolować stan pracy układu i oszczędzać energię, gdy urządzenie nie jest używane. Płytka jest zasilana poprzez złącze śrubowe lub złącze serwomechnizmu, a dodatkowo generuje stabilizowane napięcie, które trafia bezpośrednio do Raspberry Pi Pico poprzez 40-pinowe złącze, eliminując konieczność oddzielnego zasilania.

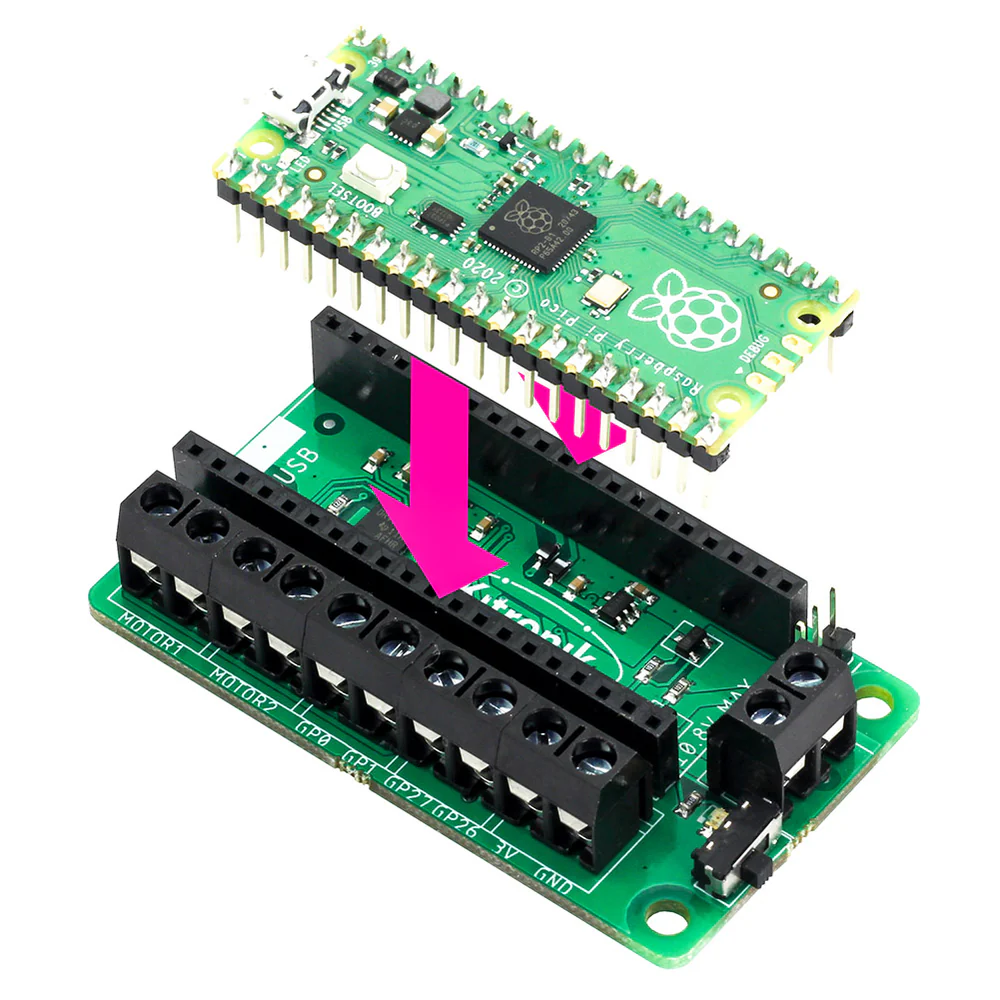

Aby korzystać z płytki, Raspberry Pi Pico powinien być wyposażony w przylutowane złącze i osadzony pewnie w konektorze. Kitronik przygotował także moduł w MicroPython oraz przykładowy kod, dostępny w repozytorium GitHub, co pozwala w szybki sposób rozpocząć programowanie w środowisku Thonny lub innym kompatybilnym edytorze. Warto zaznaczyć, że ze względu na dodatkowy pobór prądu modułu Pico W, nie jest zalecane korzystanie z jego funkcji bezprzewodowych w połączeniu z tą płytką – standardowe działanie pozostaje jednak bez zmian. Dzięki niewielkim wymiarom, łatwej obsłudze i bogatej funkcjonalności płytka jest doskonałym rozwiązaniem dla osób, które chcą rozwijać projekty robotyczne z Raspberry Pi Pico.

Właściwości

  • Kompaktowa płytka stworzona do projektów z Raspberry Pi Pico
  • Możliwość sterowania dwoma silnikami DC jednocześnie
  • Obsługa silnika krokowego w trybie half-step (bez mikrokroków)
  • Układ sterownika DRV8833 z zabezpieczeniami: zwarciowym, nadprądowym i termicznym
  • 4 dodatkowe złącza GPIO + wyprowadzenia 3V i GND
  • Wbudowany włącznik/wyłącznik i dioda LED statusu
  • Zasilanie poprzez złącze śrubowe lub złącze serwomechanizmu
  • Stabilizowane zasilanie podawane bezpośrednio do Raspberry Pi Pico
  • Możliwość programowania w MicroPython (np. w edytorze Thonny)
  • Zasilanie: 3V do 10,8V
  • Napięcie silników: 3V do 10,8V
  • Maksymalny prąd na silnik: 1,5 A
  • Liczba kanałów: 2 DC / 1 krokowy
  • Wymiary: 63  x 35  x 11,6 mm
  • Średnica otworów montażowych: 3mm
