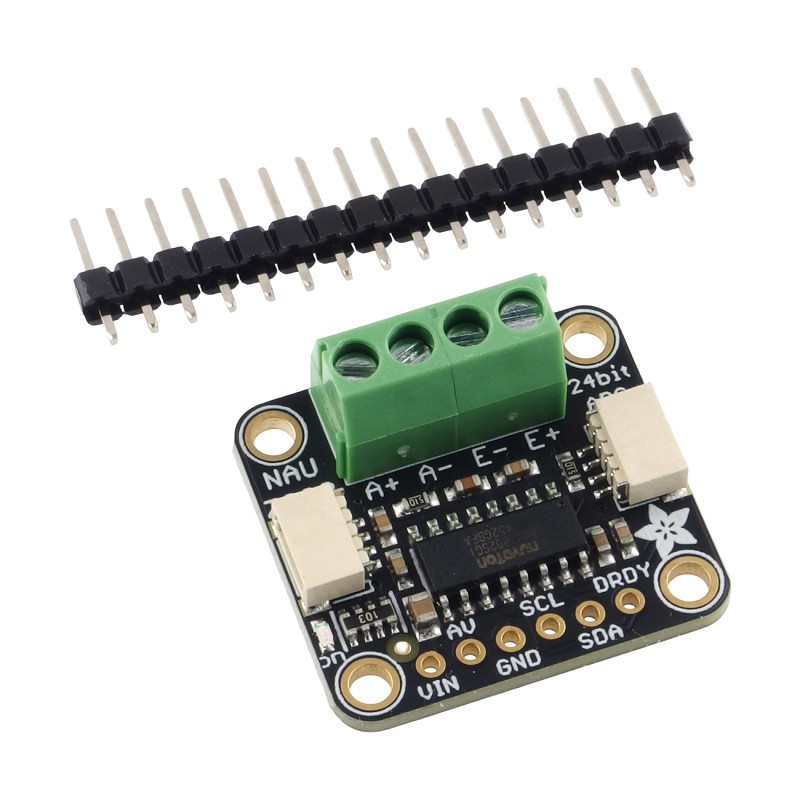

STEMMA QT NAU7802 24-Bit ADC - moduł z konwerterem ADC NAU7802
ID: 1197010
5902186303485
30,33 zł
Brutto
24,66 zł Netto
Moduł z 24-bitowym różnicowym przetwornikiem ADC NAU7802 zoptymalizowanym do odczytu czujników tensometrycznych w konfiguracji mostka Wheatstone’a. Oferuje wysoką precyzję pomiarów siły lub masy. Dzięki interfejsowi I2C, gotowym bibliotekom i złączom śrubowym jest łatwy w integracji, szczególnie w projektach mobilnych i DIY. Adafruit 4538
Opis
Moduł Adafruit NAU7802 z 24-bitowym różnicowym przetwornikiem ADC, zaprojektowanym specjalnie do pomiaru niewielkich zmian napięcia generowanych przez czujniki siły, nacisku czy masy. Dzięki wbudowanemu układowi wzmacniającymi i układom kalibracyjnym moduł zapewnia dużą dokładność pomiarów przy minimalnym wysiłku konfiguracyjnym. Podłączanie czujnika jest proste – dołączone cztery terminale śrubowe umożliwiają szybkie podpięcie czujników 4-przewodowych. Wyjścia E− i E+ zapewniają zasilanie dla mostka tensometrycznego, natomiast A− i A+ odbierają sygnał różnicowy z czujnika. Dzięki bardzo czułemu przetwornikowi nawet minimalne zmiany oporu w czujniku są konwertowane na czytelne dane. Moduł komunikuje się za pomocą interfejsu I2C i współpracuje z bibliotekami dla Arduino i CircuitPython, co czyni go doskonałym wyborem zarówno dla hobbystów, jak i profesjonalistów. Należy pamiętać, że moduł ma stały adres I2C – w przypadku potrzeby odczytu z kilku modułów jednocześnie, zalecane jest użycie multipleksera. To wszechstronne rozwiązanie pomiarowe o kompaktowych wymiarach i niskiej masie sprawdzi się w aplikacjach mobilnych, wagach, urządzeniach testujących i projektach DIY.
Właściwości
- Rozdzielczość ADC: 24-bit
- Obsługa czujników w układzie mostka Wheatstone’a (np. tensometrów, wag)
- Napięcie referencyjne E+: 2.4V do 4.0V
- Wejścia różnicowe: A+ i A−
- Interfejs komunikacyjny: I2C (adres stały)
- Obsługa bibliotek Arduino oraz CircuitPython/Python
- Wymiary: 25.3 x 23.0 x 4.5 mm
- Waga: 2.3g
W zestawie
- Moduł Adafruit NAU7802
- Złącze goldpin
1197010
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
