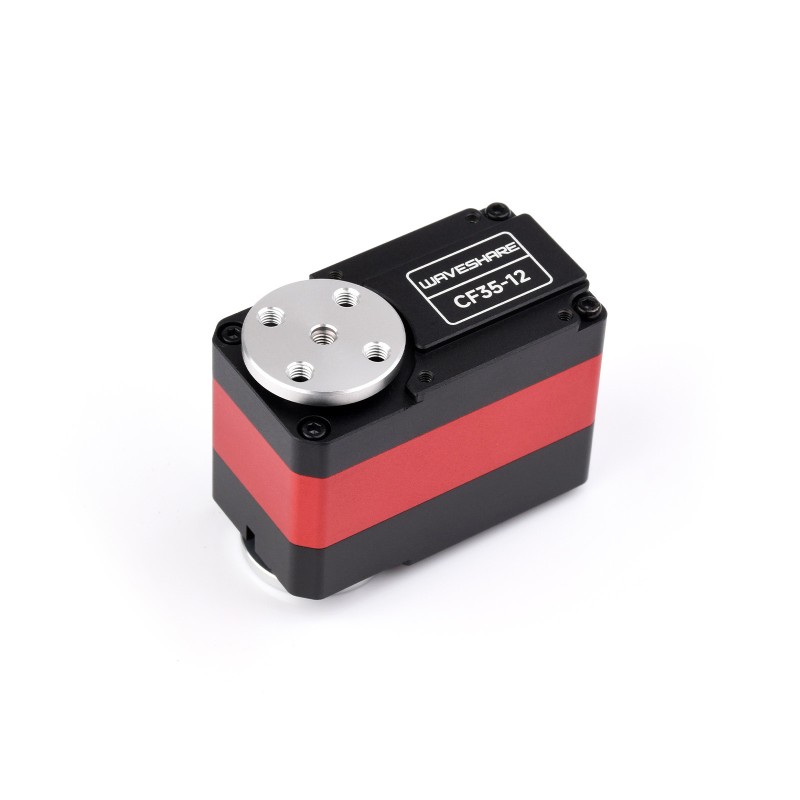

Serwomechanizm magistrali CF35-12 35 kg·cm TTL bez ograniczenia kąta - Waveshare 29821
ID: 1197646
291,46 zł
Brutto
236,96 zł Netto
CF35-12 to wysoko precyzyjny serwomechanizm z enkoderem magnetycznym 360°, zoptymalizowany pod kątem zastosowań w nowoczesnych konstrukcjach robotycznych. Duży moment, bezobsługowa konstrukcja i bogaty zestaw funkcji sterujących czynią go idealnym wyborem do robotów kroczących, ramion manipulatorów i układów mechatronicznych wymagających dużej dokładności, płynnych ruchów i niezawodności.
Opis
Serwomechanizm cyfrowy CF35-12 oparty na komunikacji szeregowej TTL, przeznaczony do zastosowań w robotyce mobilnej, manipulatorach i konstrukcjach wieloosiowych. Wyposażony w 12-bitowy magnetyczny enkoder o rozdzielczości 0,088°, zapewniający pełne sterowanie w zakresie 360° bez mechanicznego ograniczenia kąta.
Moduł generuje moment do 35 kg·cm przy napięciu 12 V i cechuje się wyjątkową precyzją dzięki zastosowaniu bezstykowego czujnika kąta. Obsługuje wiele trybów pracy, w tym kontrolę pozycji, prędkości i krokową. Możliwe jest również ustawienie wartości momentu siły dla precyzyjnego chwytania delikatnych lub twardych przedmiotów.
Obudowa z aluminium obrabiana CNC poprawia sztywność, odprowadzanie ciepła oraz trwałość. Zastosowano stalowe przekładnie o przełożeniu 1:345, a zamknięta pętla sprzężenia zwrotnego zapewnia odczyt m.in. temperatury, napięcia, obciążenia i pozycji. Prosta magistrala UART pozwala na kontrolę do 253 serw jednocześnie przy minimalnym okablowaniu.
Właściwości
- Maksymalny moment obrotowy: 35 kg·cm (przy 12 V)
- Zakres kąta: 0–360°, brak mechanicznego ograniczenia
- Rozdzielczość pozycjonowania: 0,088° (12-bitowy enkoder magnetyczny)
- Redukcja przełożenia: 1:345, przekładnie stalowe
- Prędkość bez obciążenia: 0,222 s/60° (ok. 45 obr./min)
- Napięcie robocze: 9–12,6 V (typowo 12 V)
- Prąd bez obciążenia: 150 mA, prąd zablokowany: 2,8 A
- Stała momentu: 12,5 kg·cm/A
- Komunikacja: UART TTL, ID 0–253, domyślny baudrate: 1 Mbps
- Tryby pracy: pozycja, prędkość, krokowy, multi-loop
- Sprzężenie zwrotne: pozycja, prędkość, temperatura, napięcie, prąd, obciążenie
- Funkcje: płynny start/stop, ustawianie pozycji środkowej jednym przyciskiem
- Obudowa: stop aluminium T6061 obrabiany CNC
- Masa: 70,5 ±1 g
- Wymiary: 45,22 × 36,5 × 35 mm
1197646
Cechy
- Materiał przekładni
- Metalowa
- Moment obrotowy
- 35 kg*cm
- Rozmiar serwa (seria)
- Standard
- Prędkość kątowa
- 45 RPM
- Sprzężenie zwrotne
- Nie
- Praca ciągła 360°
- Tak
- Napięcie zasilania
- 12 V
- Waga
- 70,5 g
