Moduł przetwornicy DC-DC typu step-up/step-down stabilizujący napięcie wyjściowe na poziomie 6 V przy napięciu wejściowym w zakresie 2,9 V – 32 V. Układ automatycznie podwyższa lub obniża napięcie wejściowe, dzięki czemu może zasilać urządzenia nawet przy dużych wahaniach napięcia źródła. Przetwornica oferuje prąd wyjściowy do 2 A (dla napięcia wejściowego zbliżonego do napięcia wyjściowego) oraz sprawność typowo 80–90%, co czyni ją odpowiednią do zastosowań w systemach bateryjnych i projektach embedded. Pololu 2575

24h
Dostępny
Dostępna ilość: 1
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

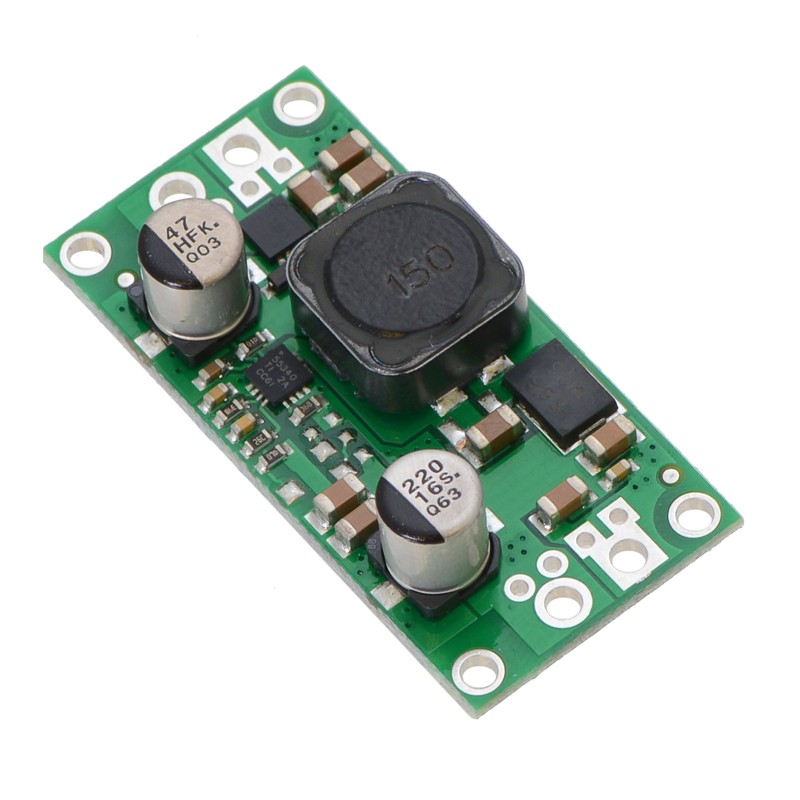

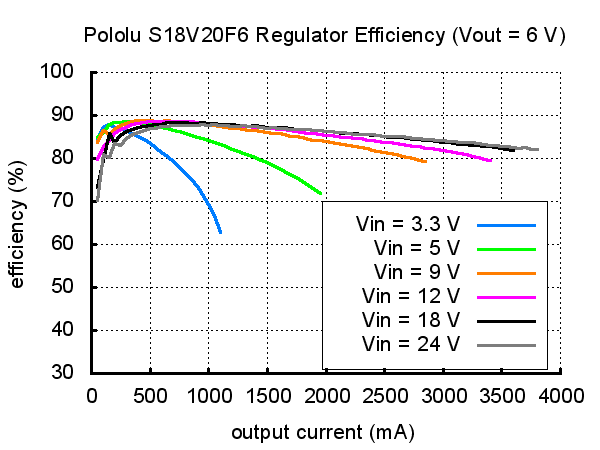

Moduł Pololu S18V20F6 jest przetwornicą impulsową DC-DC typu step-up/step-down (buck-boost), która może zarówno podwyższać, jak i obniżać napięcie wejściowe, utrzymując stabilne napięcie wyjściowe 6 V. Układ pracuje w szerokim zakresie napięcia wejściowego 2.9 V – 32 V (zalecane maksymalnie 30 V), dzięki czemu dobrze sprawdza się w aplikacjach zasilanych z baterii lub źródeł o zmiennym napięciu. Zastosowana topologia SEPIC (Single-Ended Primary Inductor Converter) umożliwia stabilizację napięcia niezależnie od tego, czy napięcie wejściowe jest wyższe czy niższe od napięcia wyjściowego. Typowy maksymalny prąd wyjściowy wynosi około 2 A, a sprawność przetwornicy w większości zastosowań mieści się w zakresie 80–90%, co ogranicza straty energii i nagrzewanie układu.

                p1204130-0J5043.1200.png          p1204130-0J9962.1200%20%281%29.png

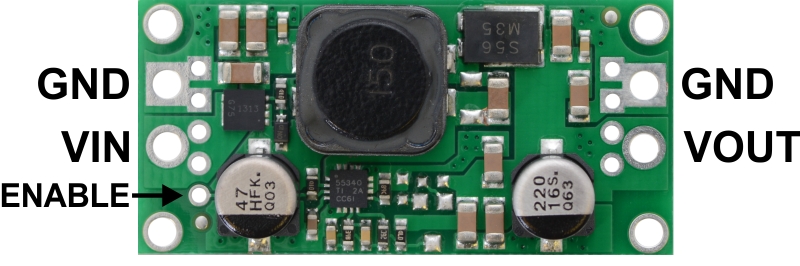

Moduł wyposażono w pin ENABLE, który umożliwia przełączenie układu w tryb niskiego poboru mocy. W stanie uśpienia prąd spoczynkowy może zostać ograniczony do poziomu kilkudziesięciu mikroamperów w zależności od napięcia wejściowego. Przetwornica posiada także zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie nadprądowe, zabezpieczenie termiczne (ok. 165°C) oraz blokadę przy zbyt niskim napięciu wejściowym (undervoltage lockout). Płytka umożliwia różne sposoby podłączenia przewodów – można zastosować złącza śrubowe o rastrze 5 mm, piny 2.54 mm do płytek prototypowych lub przylutować przewody bezpośrednio. Na płytce znajdują się również cztery otwory montażowe M2, ułatwiające instalację modułu w urządzeniu.


Właściwości

  • Typ przetwornicy: step-up / step-down (buck-boost, SEPIC)
  • Napięcie wejściowe: 2.9 V – 32 V
  • Zalecane maksymalne napięcie pracy: 30 V
  • Napięcie wyjściowe: 6 V (wersja stała)
  • Dokładność napięcia wyjściowego: ±4%
  • Maksymalny prąd wyjściowy: do 2 A (zależny od napięcia wejściowego)
  • Sprawność: 80–90% (typowo)
  • Prąd spoczynkowy bez obciążenia: ok. 1 mA
  • Pin ENABLE umożliwiający tryb niskiego poboru mocy
  • Ochrona przed odwrotną polaryzacją
  • Zabezpieczenie nadprądowe
  • Zabezpieczenie termiczne
  • Zabezpieczenie przed zbyt niskim napięciem wejściowym
  • Otwory montażowe: 4 × M2
  • Możliwość lutowania pinów 2.54 mm lub terminal block 5 mm
  • Wymiary modułu: 43 × 21 × 10 mm
  • Masa: 7.5 g

W zestawie

  • Moduł przetwornicy Pololu S18V20F6
  • Listwa pinów 2.54 mm
  • Złącza śrubowe terminal block 5 mm
1204130

Cechy

Napięcie wyjściowe
6,0 V
Prąd wyjściowy
2 A
Rodzaj przetwornicy
Step-down/step-up
Napięcie zasilania od
2,9 V
Napięcie zasilania do
32 V
