Sterownik silników serwo z ESP32, WiFi i RS485 - Waveshare 27806
ID: 1198452
5902186338852
96,91 zł
Brutto
78,79 zł Netto
Płytka sterująca przeznaczona do silników serwo z serii DDSM, wyposażona w mikrokontroler ESP32, komunikację WiFi 2,4 GHz, interfejsy RS485 i UART oraz zintegrowany przetwornik 5 V do zasilania Raspberry Pi. Obsługuje do czterech silników DDSM115 lub DDSM315 albo czterech silników DDSM210, oferując sterowanie przewodowe i bezprzewodowe oraz obsługę poleceń JSON. DDSM Driver HAT (A)
Opis
Sterownik Waveshare DDSM Driver HAT (A) integruje mikrokontroler ESP32 z układem sterowania silnikami serwo DDSM, umożliwiając budowę mobilnych robotów, platform AGV, pojazdów autonomicznych oraz innych systemów wykorzystujących bezpośrednio napędzane silniki piastowe. Płytka obsługuje silniki z serii DDSM115, DDSM210 oraz DDSM315, oferując jednoczesne sterowanie maksymalnie czterema napędami jednego typu za pośrednictwem magistrali RS485.
Na płytce znajdują się dwa porty USB typu C, interfejs UART, komunikacja WiFi 2,4 GHz oraz obsługa ESP-NOW, umożliwiające sterowanie silnikami z poziomu komputera, urządzeń mobilnych lub własnych aplikacji. Sterownik obsługuje trzy tryby komunikacji i sterowania:
- sterowanie przez ESP32 z wykorzystaniem mikrokontrolera znajdującego się na płytce
- sterowanie przez port USB z bezpośrednią komunikacją z silnikami DDSM
- sterowanie bezprzewodowe przez aplikację WWW z wykorzystaniem sieci WiFi
Konstrukcja umożliwia współpracę z Raspberry Pi oraz budowę kompaktowych systemów sterowania, eliminując konieczność stosowania dodatkowych modułów zasilających. Płytkę wyposażono w 40-pinowe złącze zgodne z Raspberry Pi oraz zintegrowaną przetwornicę obniżającą napięcie do 5 V, umożliwiającą jednoczesne zasilanie minikomputera i komunikację przez interfejs UART. Na stronie producenta dostępna jest pełna dokumentacja produktu.

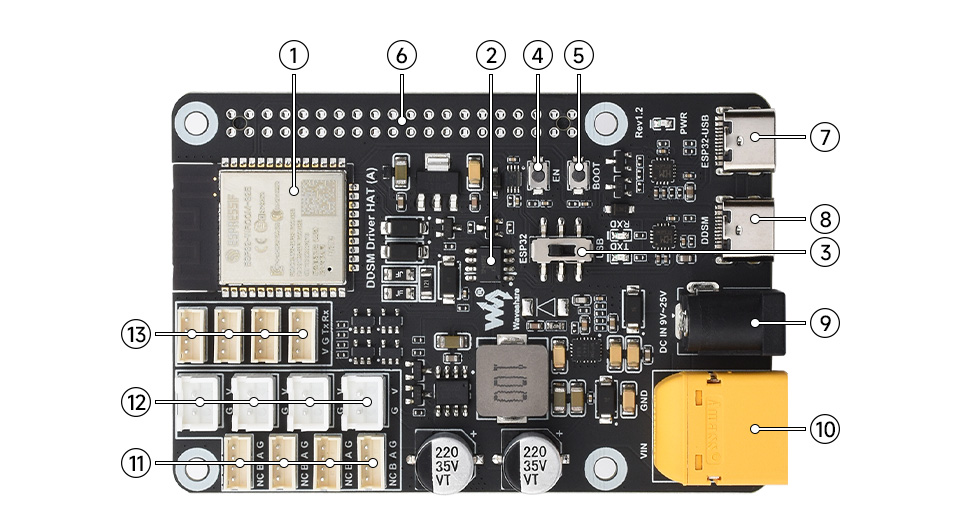

- Mikrokontroler ESP32
- Układ sterowania silnikami piastowymi DDSM (RS485)
- Przełącznik trybu sterowania UART
- Przycisk RESET
- Przycisk BOOT (umożliwia przejście do trybu programowania)
- 40-pinowe złącze GPIO zgodne z Raspberry Pi
- Port USB typu C mikrokontrolera ESP32
- Port USB typu C silników DDSM
- Gniazdo zasilania DC 5,5 × 2,5 mm
- Złącze zasilania XT60
- Złącza RS485 silników piastowych DDSM
- Złącza zasilania silników piastowych DDSM
Właściwości
- Mikrokontroler: ESP32
- Łączność bezprzewodowa: WiFi 2,4 GHz, Bluetooth, ESP-NOW
- Obsługiwane silniki: DDSM115, DDSM210, DDSM315
- Obsługa do 4 silników DDSM115 lub DDSM315
- Obsługa do 4 silników DDSM210
- Komunikacja z silnikami: RS485
- Interfejs UART (TTL)
- 2 × USB typu C
- Złącze GPIO zgodne z Raspberry Pi 40-pin
- Zintegrowana przetwornica 5 V do zasilania Raspberry Pi
- Zasilanie przez złącze XT60
- Zasilanie przez gniazdo DC 5,5 × 2,5 mm
- Napięcie zasilania DDSM115: 12 ~ 24 V DC
- Napięcie zasilania DDSM210: 11 ~ 22 V DC
- Napięcie zasilania DDSM315: 12 ~ 24 V DC
- Sterowanie za pomocą aplikacji WWW
- Obsługa poleceń i odpowiedzi w formacie JSON
- Dostępne przykłady oraz SDK producenta

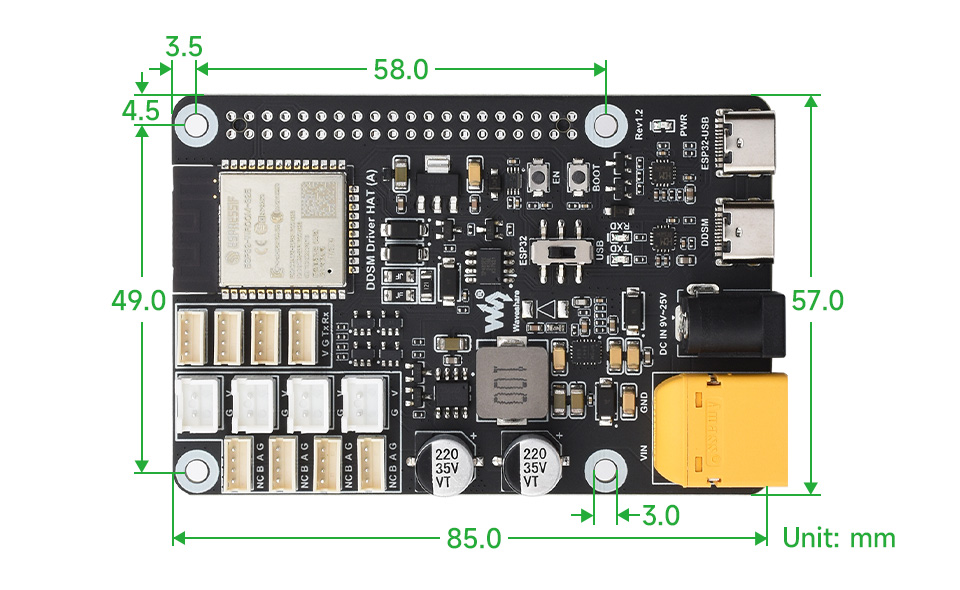

- Średnica otworów montażowych: 3 mm
- Rozstaw otworów montażowych: 58 × 49 mm
- Wymiary PCB: 85 × 57 mm
- Masa: 70 g
W zestawie
- Sterownik Waveshare DDSM Driver HAT (A)
- Listwa goldpin 2 × 20
- Przewód USB typu A – USB typu C
- Zestaw elementów montażowych
1198452
Cechy
- Pasuje do
- Raspberry Pi
- Prąd wyjściowy
- Inny
- Ilość kanałów
- 4
- Napięcie zasilania od
- 11 V
- Napięcie zasilania do
- 24 V
