STSPIN220 Stepper Motor Driver - sterownik silnika krokowego
ID: 1198927
5902186306844
30,32 zł
Brutto
24,65 zł Netto
Sterownik silników krokowych, oferujący mikroki aż do 1/256 kroku, co zapewnia wyjątkową precyzję i płynność ruchu. Dzięki prostej obsłudze – wymagającej jedynie dwóch pinów z mikrokontrolera – oraz niskim napięciu pracy (1,8 do 10 V), doskonale nadaje się do energooszczędnych aplikacji mobilnych, robotycznych i DIY. Zintegrowane złącza, diody LED i potencjometr do regulacji prądu ułatwiają prototypowanie i bezpieczną integrację z popularnymi platformami takimi jak Arduino czy ESP32. Adafruit 6353
Opis
STSPIN220 to wszechstronny sterownik silników krokowych, który idealnie sprawdzi się w projektach takich jak drukarki 3D, maszyny CNC czy robotyka, gdzie wymagana jest precyzja oraz płynny ruch. Dzięki wbudowanej funkcji mikrosteppingu do 1/256 kroku, sterowanie silnikiem staje się wyjątkowo dokładne. Obsługa sterownika jest wyjątkowo prosta – wystarczą dwa piny wyjściowe z mikrokontrolera (kierunek i krok), bez potrzeby używania PWM czy specjalistycznych timerów. Dodatkowo, sterownik STSPIN220 działa w niskim zakresie napięcia zasilania od 1,8 V do 10 V, co czyni go doskonałym wyborem dla małych, energooszczędnych projektów.

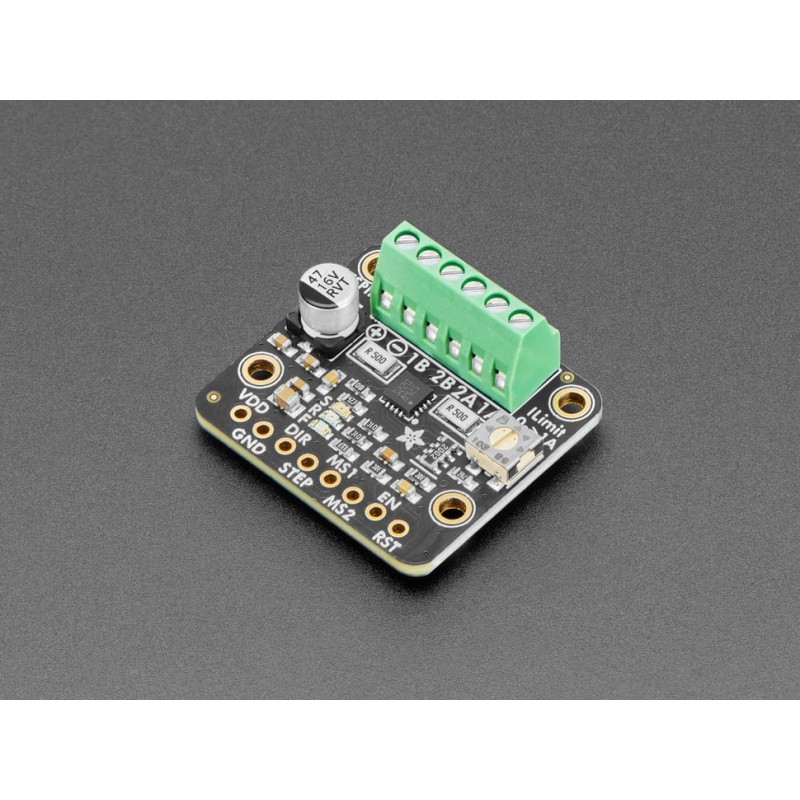

Na płytce znajdują się złącza śrubowe do podłączenia zasilania i przewodów silnika oraz diody LED, które sygnalizują kierunek i wykonanie kroku. Możliwość regulacji ograniczenia prądu za pomocą wbudowanego potencjometru zapewnia bezpieczeństwo zarówno układowi, jak i samemu silnikowi. Płytka jest idealna do prototypowania i współpracy z platformami takimi jak Arduino, Raspberry Pi czy ESP32. Dodatkowo ma cztery otwory montażowe, ułatwiające integrację w gotowych projektach. To kompletne, gotowe do pracy rozwiązanie, które pozwala w prosty sposób uzyskać precyzyjne sterowanie silnikiem krokowym w Twoim projekcie.
Właściwości
- Układ STSPIN220
- Napięcie silnika: 1,8 V do 10 V
- Napięcie logiczne: 3 V do 5 V
- Obsługa do 1/256 mikrosteppingu
- Domyślny tryb: 1/16 mikrokroku
- Kontrola kierunku i kroków za pomocą dwóch pinów GPIO
- Możliwość zmiany trybu krokowego przez piny DIR/STEP/MS1/MS2 po resecie
- LEDy sygnalizujące: czerwony/zielony (kierunek), żółty (krok)
- Potencjometr do ustawienia ograniczenia prądu (do 1,3 A)
- Złącza śrubowe do podłączenia zasilania i silnika (26-20 AWG, raster 2.54 mm)
- 47uF/16V kondensator elektrolityczny na linii zasilania silnika
- Wyprowadzenia: RESET i ENABLE do zarządzania energią
- Zabezpieczenie nadprądowe
- 4 otwory montażowe do łatwego mocowania
- Wymiary: 27 x 24 x 10 mm
- Waga: 4,2g
W zestawie
- Moduł STSPIN220 Stepper Motor Driver
- Złącze goldpin
1198927
Cechy
- Prąd wyjściowy
- 1,3 A
- Ilość kanałów
- 1
- Napięcie zasilania od
- 1,8 V
- Napięcie zasilania do
- 10 V
