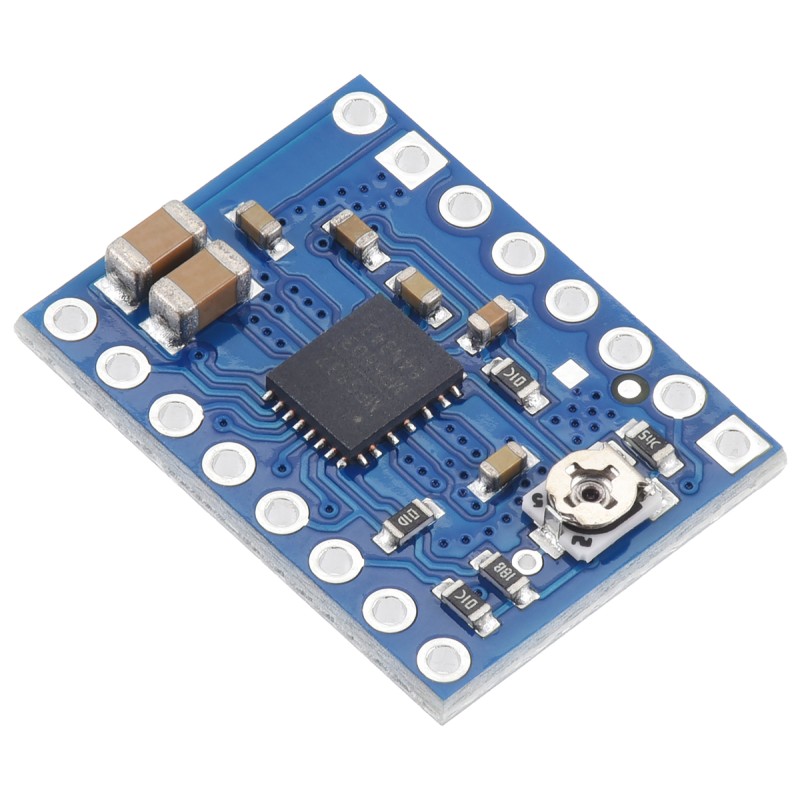

Widok pod kątem - przód
search
  • Widok pod kątem - przód
  • Widok pod kątem - tył
  • Widok od góry
  • Widok od dołu
ID: 1203984
59,89 zł
Brutto

48,69 zł Netto

Jednokanałowy sterownik bipolarnego silnika krokowego oparty na układzie MP6603, obsługujący mikrokroki do 1/8 kroku i pracujący przy napięciu 8-55 V. Moduł umożliwia sterowanie prądem faz do około 2 A ciągłego bez dodatkowego chłodzenia i do 4 A szczytowo, posiada regulację limitu prądu potencjometrem oraz interfejs zgodny w wielu zastosowaniach z popularnymi nośnikami A4988. Wersja bez wlutowanych pinów, przeznaczona do samodzielnego montażu wyprowadzeń. Pololu 5690

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Pololu MP6603 Stepper Motor Driver Carrier przeznaczony do sterowania jednym bipolarnym silnikiem krokowym. Moduł oparty na podwójnym mostku H MP6603 firmy Monolithic Power Systems umożliwia sterowanie silnikiem w trybie pełnego kroku, półkroku, 1/4 kroku oraz 1/8 kroku. Interfejs STEP/DIR upraszcza współpracę z mikrokontrolerami i sterownikami CNC, a układ wyprowadzeń oraz sposób sterowania pozostają w wielu zastosowaniach zgodne z popularnymi modułami A4988, co ułatwia wymianę w istniejących projektach.

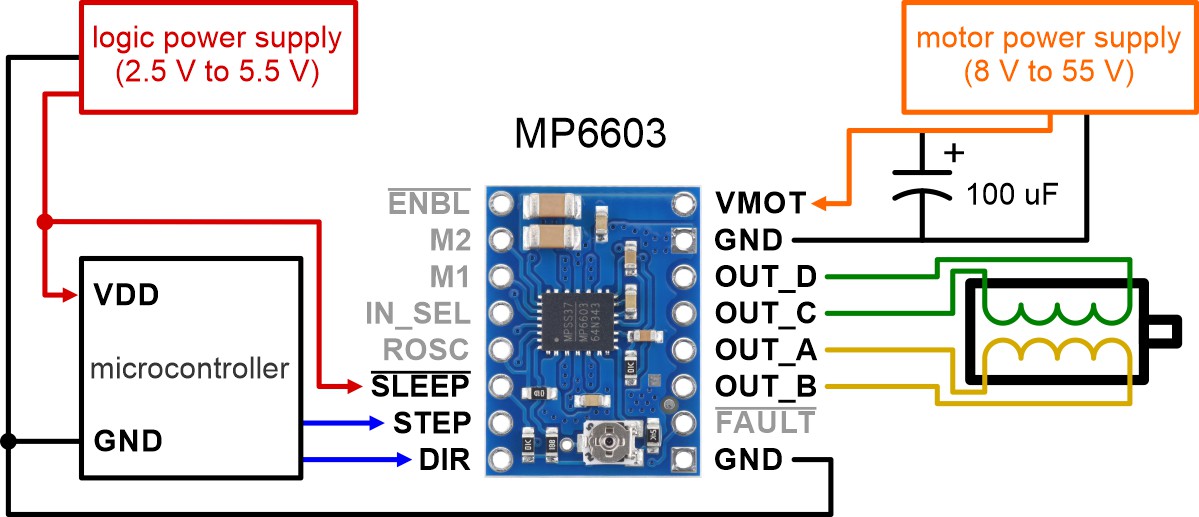

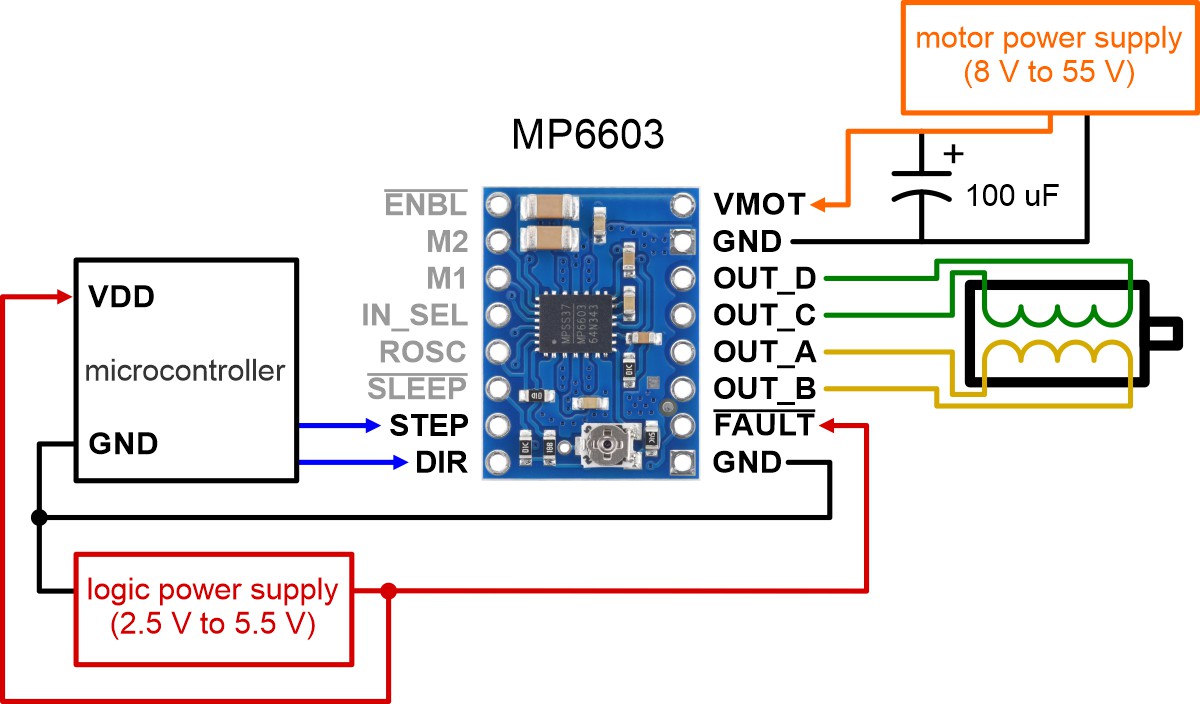

                              Wspólne zasilanie logiki mikrokontrolera i sterownika                                    Osobne zasilanie logiki mikrokontrolera i sterownika

                         p1203984-0J14054.1200.jpg                       p1203984-0J14059.1200.jpg

Sterownik pracuje przy napięciu zasilania silnika od 8 V do 55 V i może dostarczyć około 2 A prądu ciągłego na fazę bez radiatora i wymuszonego przepływu powietrza, zależnie od napięcia zasilania i warunków chłodzenia. Maksymalny prąd fazy wynosi do 4 A szczytowo. Limit prądu ustawiany jest za pomocą potencjometru, co pozwala dopasować sterownik do parametrów silnika oraz używać napięcia wyższego od napięcia znamionowego uzwojeń w celu uzyskania większych prędkości krokowych.

Układ posiada wbudowane zabezpieczenia przed zbyt niskim napięciem, zbyt wysokim napięciem, nadprądem oraz przegrzaniem. Wbudowany regulator napięcia eliminuje konieczność stosowania osobnego zasilania logiki. Moduł współpracuje bezpośrednio z systemami 3,3 V i 5 V, a wejścia SLEEP, ENBL, M1 i M2 umożliwiają konfigurację trybu pracy oraz rozdzielczości mikrokroku. Wersja bez wlutowanych pinów sprawdza się w projektach wymagających własnego sposobu montażu i doboru złączy.

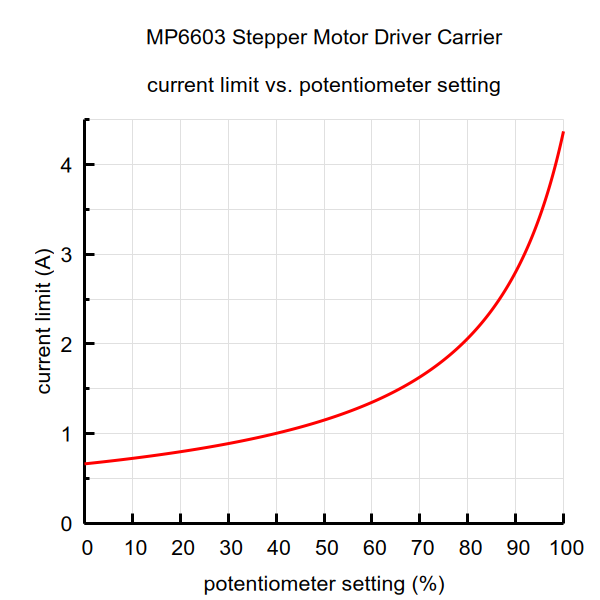

                                 Zależność limitu prądu od ustawienia potencjometru                                               Punkt pomiarowy napięcia VREF

              p1203984-0J14055.1200.png                                              p1203984-0J14058.1200.jpg

Właściwości

  • Sterownik jednego bipolarnego silnika krokowego
  • Układ sterujący MP6603
  • Interfejs sterowania STEP/DIR
  • Obsługa mikrokroków: pełny krok, 1/2, 1/4, 1/8
  • Zakres napięcia zasilania silnika 8-55 V
  • Prąd ciągły na fazę do około 2 A
  • Maksymalny prąd na fazę do 4 A
  • Regulacja limitu prądu za pomocą potencjometru
  • Wbudowany regulator napięcia logicznego
  • Współpraca z logiką 3,3 V i 5 V
  • Wejścia konfiguracyjne M1 i M2
  • Wejścia SLEEP i ENBL
  • Wyjście FAULT typu open-drain
  • Zabezpieczenia przed nadprądem, przegrzaniem, zbyt wysokim i zbyt niskim napięciem
  • Zgodność pinów i interfejsu z modułami A4988 w wielu zastosowaniach
  • Brak wlutowanych pinów
  • Wymiary 15,2 × 20,3 mm
  • Masa 1,2 g

W zestawie

  • 1 × moduł Pololu 5690 MP6603 Stepper Motor Driver Carrier bez wlutowanych pinów
1203984

Cechy

Prąd wyjściowy
2 A
Ilość kanałów
1
Napięcie zasilania od
8 V
Napięcie zasilania do
55 V
