CH9141K – Dwukierunkowy konwerter BLE-UART, ESSOP10
search
  • CH9141K – Dwukierunkowy konwerter BLE-UART, ESSOP10
ID: 1191864
5902186306523
4,97 zł
Brutto

4,04 zł Netto

CH9141K umożliwia realizację dwukierunkowej transmisji BLE-UART w aplikacjach wymagających niezawodnej komunikacji bezprzewodowej i łatwej konfiguracji przez AT lub BLE. Układ sprawdzi się w modułach IoT, diagnostyce serwisowej, bezprzewodowym debugowaniu oraz modernizacji urządzeń z interfejsem szeregowym, eliminując potrzebę przewodowego połączenia UART

24h
Dostępny
Dostępna ilość: 3

Opis

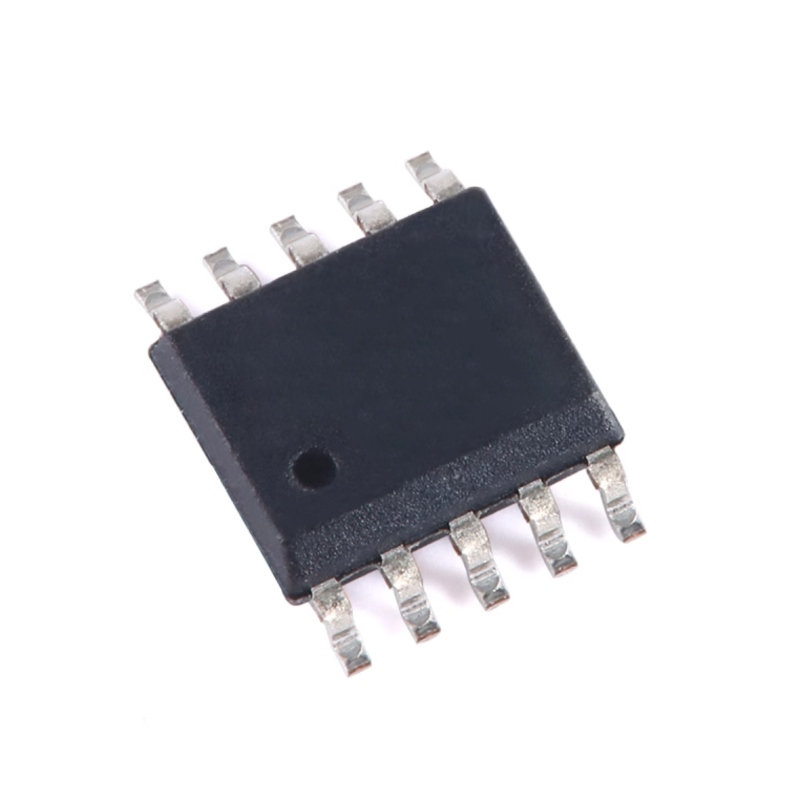

CH9141K umożliwia transparentną, dwukierunkową transmisję danych między interfejsem UART a Bluetooth Low Energy (BLE 4.2). Pracuje w trybie nadawania, hosta oraz slave, obsługuje konfigurację AT oraz ustawienia BLE przez UART. Kompatybilność z systemami Windows, Linux, Android i iOS oraz dostępność wirtualnego sterownika portu szeregowego umożliwiają bezprzewodowe debugowanie i transmisję szeregową, eliminując ograniczenia długości przewodów. W trybie slave parametry BLE, takie jak nazwa czy producent, można konfigurować z poziomu aplikacji lub komend AT. Maksymalna szybkość UART wynosi 1 Mbps, a zasięg transmisji BLE sięga 100 m. Układ oferuje obsługę sygnałów MODEM (RTS, DTR, DCD, RI, DSR, CTS), funkcje GPIO (synchronizacja i ogólnego przeznaczenia) oraz 12-bitowy przetwornik ADC. Tryb uśpienia ogranicza pobór prądu do 0,3 μA. Napięcie pracy układu wynosi 2,5 V lub 3,3 V. CH9141K dostępny jest w kompaktowej obudowie ESSOP10 (6×5 mm).

Właściwości

  • Transparentna transmisja UART ↔ BLE (BLE 4.2, do 1 Mbps)
  • Obsługa trybów: broadcast, host, slave
  • Konfiguracja przez komendy AT lub BLE
  • Wirtualny port szeregowy BLE dla PC
  • Zasięg transmisji BLE do 100 m
  • 8 poziomów mocy nadawczej
  • Obsługa systemów Windows, Linux, Android, iOS
  • Wejścia/wyjścia GPIO, synchronizacja GPIO, 1 kanał ADC 12-bit
  • Obsługa sygnałów MODEM: RTS, DTR, DCD, RI, DSR, CTS
  • Obsługa 5, 6, 7, 8 bitów danych, 1 lub 2 bity stopu, różne tryby parzystości
  • Prąd uśpienia: 0,3 μA
  • Zakres napięcia zasilania: 2,5 V lub 3,3 V
  • Obudowa ESSOP10 (6×5 mm)
