Wyświetlacz E-Paper 7.3 cala E6 z drewnianą ramką do Raspberry Pi Zero + Bateria - Waveshare 33137

Opis

Waveshare 33137 to zestaw oparty na pełnokolorowym wyświetlaczu E-Paper o przekątnej 7.3 cala, wykorzystującym technologię E Ink Spectra 6 (E6). Moduł został zaprojektowany do współpracy z komputerami Raspberry Pi Zero i stanowi energooszczędne rozwiązanie do wyświetlania obrazów, informacji oraz grafik w aplikacjach wymagających długiego czasu podtrzymania obrazu bez zasilania.

Wyświetlacz charakteryzuje się pasywną, refleksyjną pracą, nie posiada podświetlenia i zachowuje ostatnio wyświetlaną treść nawet po całkowitym odłączeniu zasilania. Dzięki temu idealnie sprawdza się w zastosowaniach o bardzo niskim poborze energii, takich jak cyfrowe ramki, tablice informacyjne czy projekty IoT.

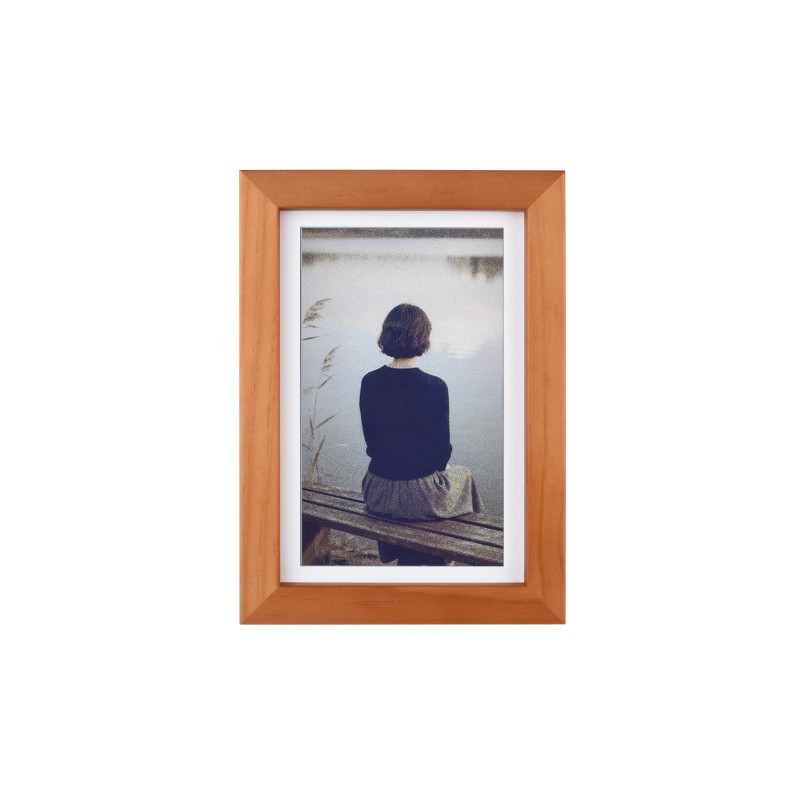

Moduł zintegrowany jest z elegancką ramką wykonaną z litego drewna, wyposażoną w obrotową podstawkę oraz uchwyt do montażu ściennego. Konstrukcja umożliwia wykorzystanie urządzenia zarówno w pozycji stojącej, jak i wiszącej, w różnych scenariuszach użytkowych.

Zestaw posiada wbudowany układ UPS, precyzyjny zegar czasu rzeczywistego RTC DS3231 oraz obsługę zasilania bateryjnego. Umożliwia to jednoczesne ładowanie akumulatora i zasilanie systemu, a w przypadku zaniku zasilania zewnętrznego automatyczne przełączenie na zasilanie bateryjne. Monitorowanie napięcia, prądu, mocy oraz poziomu naładowania akumulatora realizowane jest za pośrednictwem magistrali I2C.

Produkt jest zgodny ze standardem Raspberry Pi HAT+ i przeznaczony do współpracy z płytkami Raspberry Pi Zero, w tym Raspberry Pi Zero 2 W. Płytka Raspberry Pi Zero 2 WHC nie jest dołączona do zestawu.

1.  Złącze Raspberry Pi 40-pin - do podłączania płytek z serii Raspberry Pi Zero
2.  Port USB Type-C - do zasilania całego układu oraz ładowania akumulatora
3.  Przycisk zasilania - włączanie i wyłączanie zasilania całego układu (nie dotyczy ładowania akumulatora)
4.  Wskaźnik ładowania - sygnalizacja stanu ładowania akumulatora
5.  Złącze debugowania portu szeregowego – dostosowane do złącza UART Raspberry Pi, umożliwia sterowanie Raspberry Pi bez połączenia z internetem
6.  Złącze akumulatora litowego - złącze PH2.0 do akumulatora litowego 3.7 V, obsługuje ładowanie i rozładowywanie
7.  INA219 - układ monitorowania napięcia i prądu
8.  Układ RTC - precyzyjny zegar czasu rzeczywistego DS3231
9.  Złącze akumulatora RTC - do akumulatora litowego wielokrotnego ładowania z 2-pinowym złączem JST SH1.0 (3 V)
10.  Złącze wyświetlacza e-paper
11.  EEPROM
12.  ETA6003 - układ ładowania i rozładowywania akumulatora
13.  SCT12A0DHKR - układ podwyższający napięcie

Właściwości

• Wyświetlacz
  • Typ wyświetlacza: E-Paper, pasywny refleksyjny
  • Technologia: E Ink Spectra 6 (E6)
  • Przekątna ekranu: 7.3 cala
  • Rozdzielczość: 800 x 480
  • Liczba kolorów: 6 (E6 Full Color)
  • Kąt widzenia: >170°
  • Podświetlenie: brak
  • Charakterystyka: papieropodobny, bez emisji światła niebieskiego
• Interfejs i komunikacja
  • Interfejs wyświetlacza: E-Paper
  • Magistrala komunikacyjna: I2C
  • Standard: Raspberry Pi HAT+
• Zasilanie i podtrzymanie
  • Układ zasilania: wbudowany UPS
  • Obsługa akumulatora: 3.7 V Li-Ion / Li-Poly
  • Obsługa jednoczesnego ładowania i rozładowania: tak
  • Monitorowanie parametrów: napięcie, prąd, moc, poziom naładowania
  • Układy zabezpieczające: przed przeładowaniem, nadmiernym rozładowaniem, zwarciem i nadprądem
• Układy dodatkowe
  • RTC: DS3231
  • Monitor napięcia i prądu: INA219
  • EEPROM: dostępna
• Mechanika
  • Obudowa: drewniana ramka
  • Podstawka: obrotowa
  • Montaż ścienny: uchwyt ścienny
  • Złącze GPIO: 40-pin Raspberry Pi
• Funkcjonalność i kompatybilność
  • Obsługiwane platformy: Raspberry Pi Zero, Raspberry Pi Zero 2 W
  • Obsługiwany system operacyjny: Raspberry Pi OS
  • Możliwość pracy offline: tak
  • Obsługa generowania obrazów z tekstu: tak, po podłączeniu do płyty głównej
• Warunki pracy
• • Środowisko pracy: wymaga światła otoczenia
  • Zastosowanie: ramka cyfrowa, wyświetlacz informacyjny, IoT, systemy niskomocowe

W zestawie

• 1x RPi Zero PhotoPainter (7.3inch E6 Full Color E-Paper z ramką)
• 1x Akumulator litowy 3.7 V
• 1x Bateria RTC
• 1x Płyta akrylowa
• 1x Folia ochronna ekranu
• 1x Przewód 3PIN typu squid
• 1x Płytka CH343 USB UART (Type-C)
• 1x Uchwyt ścienny (2 szt., 1 szt. zamontowana)
• 1x Narzędzie do otwierania obudowy
• 1x Zestaw śrub i dystansów miedzianych
