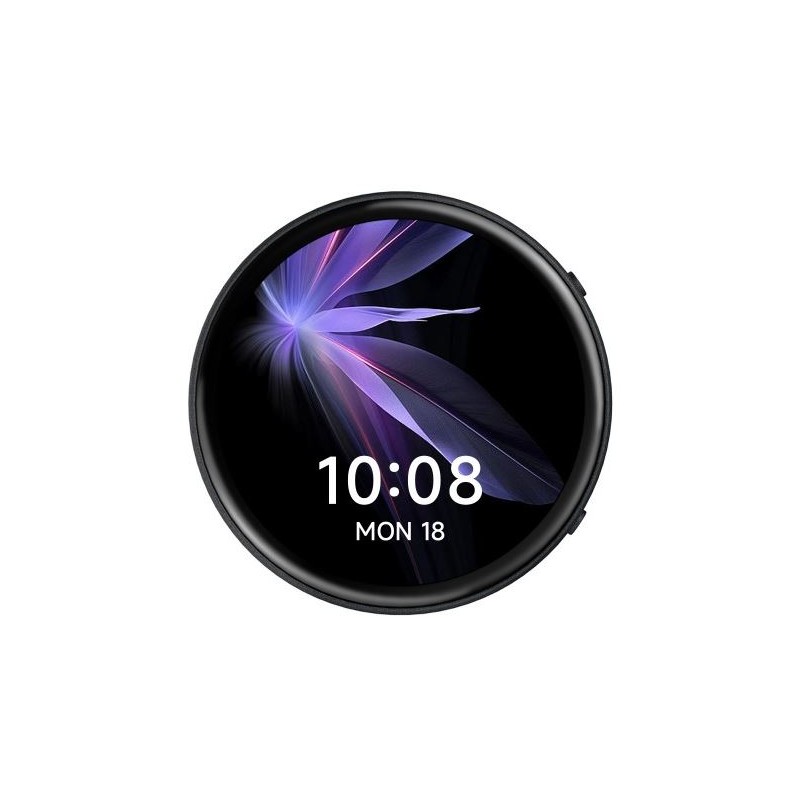

  • Widok główny
  • Widok pod kątem - przód
  • Widok od dołu
  • Widok pod kątem 1 - spód urządzenia
  • Widok pod kątem 2 - spód urządzenia
ID: 1203597
160,02 zł
Brutto

130,10 zł Netto

RP2350 1,75" 466×466 z wyświetlaczem AMOLED 65K kolorów i pojemnościowym panelem dotykowym, wyposażony w mikrokontroler RP2350A o architekturze dual-core i dual-architecture, 6-osiowy czujnik IMU, RTC, kodek audio z mikrofonem oraz układ zarządzania zasilaniem z obsługą akumulatora 3,7 V Li-Ion. Wersja z obudową ochronną przeznaczona do projektów urządzeń przenośnych, paneli HMI i interaktywnych systemów wbudowanych wymagających wysokiej jakości obrazu i obsługi dotykowej. Waveshare RP2350-Touch-AMOLED-1.75-B

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

RP2350-Touch-AMOLED-1.75 stanowi kompaktową płytkę rozwojową wyposażoną w wyświetlacz AMOLED 1,75" o rozdzielczości 466 × 466 px oraz pojemnościowy panel dotykowy, zintegrowaną z dedykowaną obudową ochronną. Konstrukcja oparta została na mikrokontrolerze RP2350A zaprojektowanym przez Raspberry Pi, wykorzystującym architekturę dual-core i dual-architecture. Układ umożliwia pracę z dwoma rdzeniami ARM Cortex-M33 lub dwoma rdzeniami Hazard3 RISC-V, z częstotliwością do 150 MHz.

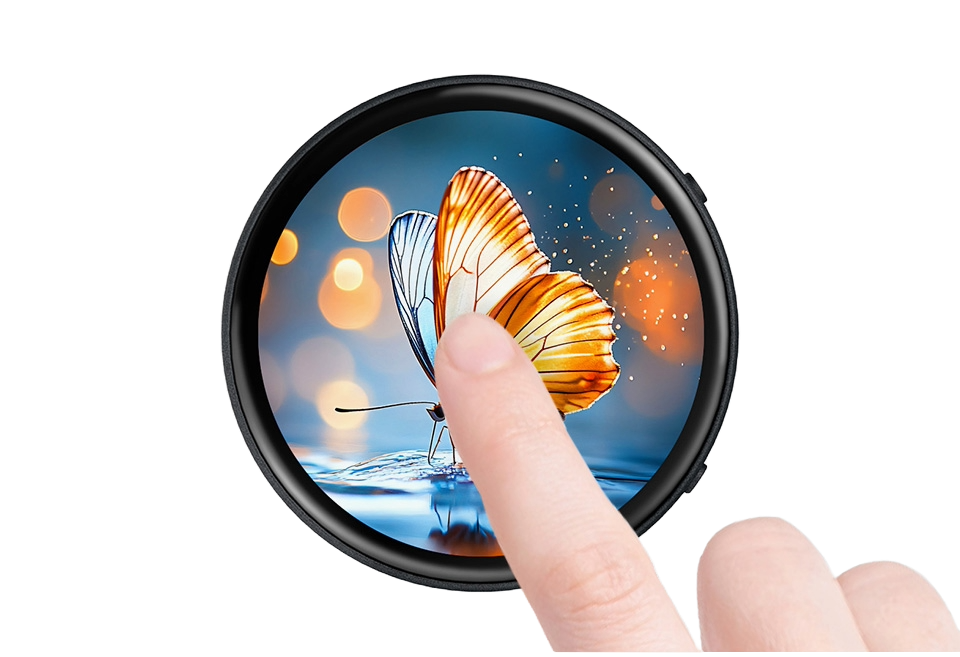

Panel AMOLED oferuje 65 tys. kolorów, jasność do 700 cd/㎡ oraz kontrast 100000:1. Sterownik CO5300 komunikuje się przez magistralę QSPI, natomiast kontroler dotyku CST9217 wykorzystuje interfejs I2C, co pozwala na efektywne wykorzystanie linii GPIO. Technologia AMOLED zapewnia wysoki kontrast, szeroki kąt widzenia 178°, szybki czas reakcji oraz precyzyjne odwzorowanie szczegółów obrazu.

Na płytce zintegrowano 6-osiowy moduł IMU QMI8658 obejmujący 3-osiowy akcelerometr i 3-osiowy żyroskop, układ RTC PCF85063, kodek audio ES8311, mikrofon oraz złącze głośnika MX1.25 dla przetwornika 8 Ω 2 W, a konstrukcja dostarczana jest w wersji z obudową ochronną. Układ zarządzania zasilaniem AXP2101 obsługuje ładowanie i kontrolę akumulatora 3,7 V Li-Ion przez złącze MX1.25 2PIN, umożliwiając zastosowanie w urządzeniach mobilnych.

Płytka udostępnia port USB Type-C z obsługą USB 1.1 w trybie device i host, programowanie metodą przeciągnij-i-upuść przez pamięć masową USB oraz zestaw interfejsów obejmujący SPI, I2C, UART, ADC, PWM oraz programowalne maszyny stanów PIO. Obsługa C/C++, MicroPython i Arduino umożliwia integrację z różnymi środowiskami programistycznymi.

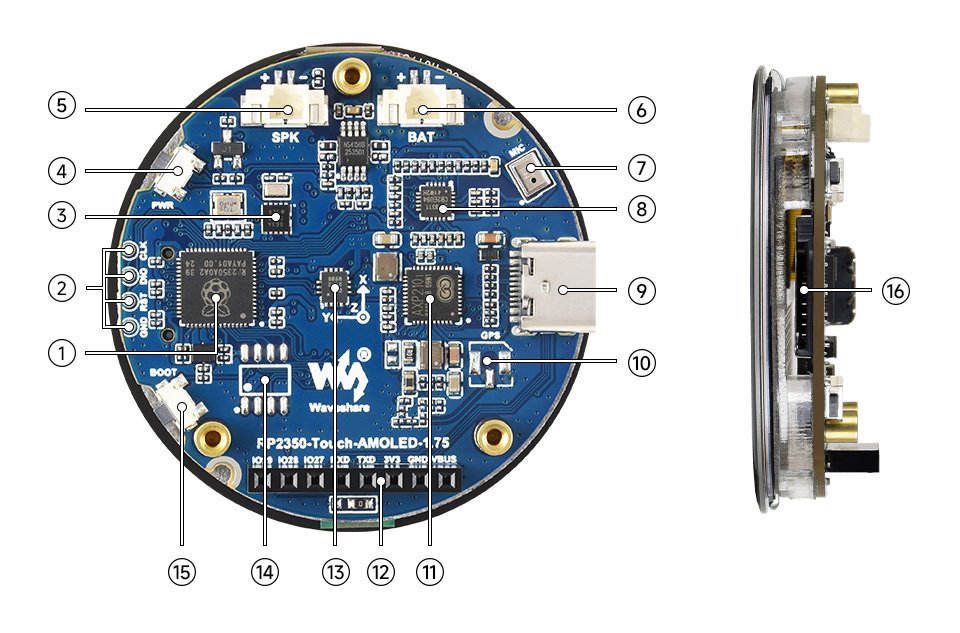

  1. RP2350A – architektura dual-core i dual-architecture, częstotliwość pracy do 150 MHz
  2. Interfejs debug – wyprowadzenia do programowania i diagnostyki
  3. PCF85063 – układ RTC
  4. Przycisk PWM – włączanie i wyłączanie zasilania systemu, możliwość konfiguracji funkcji użytkownika
  5. Złącze głośnika MX1.25 2PIN – do podłączenia głośnika 8 Ω 2 W
  6. Złącze akumulatora litowego MX1.25 – dla akumulatora 3,7 V Li-Ion, obsługa ładowania, rozładowania oraz regulacji prądu ładowania
  7. Mikrofon – rejestracja dźwięku
  8. ES8311 – energooszczędny kodek audio
  9. Port USB Type-C – programowanie, USB 1.1 z obsługą trybu device i host
  10. Złącze IPEX 1 dla anteny GPS – do podłączenia anteny GPS (wykorzystywane wyłącznie w wersji GPS z wbudowanym modułem LC76G)!!
  11. AXP2101 – wysoko zintegrowany układ zarządzania zasilaniem
  12. Złącze żeńskie 8PIN raster 2,54 mm – do podłączenia zewnętrznych czujników lub debugowania
  13. QMI8658 – 6-osiowy IMU obejmujący 3-osiowy żyroskop i 3-osiowy akcelerometr
  14. Interfejs PSRAM – kompatybilny z popularnymi układami PSRAM, możliwość rozbudowy pamięci
  15. Przycisk BOOT – naciśnięcie podczas resetu powoduje wejście w tryb programowania
  16. Slot karty TF – gniazdo kart microSD

Właściwości

  • Mikrokontroler
    • Układ: RP2350A
    • Architektura: dual-core, dual-architecture ARM Cortex-M33 lub Hazard3 RISC-V
    • Częstotliwość pracy: do 150 MHz
    • Pamięć SRAM: 520 KB
    • Pamięć Flash: 16 MB
    • Interfejs PSRAM: pady do rozbudowy
  • Wyświetlacz AMOLED
    • Przekątna: 1,75"
    • Rozdzielczość: 466 × 466 px
    • Kolory: 65K
    • Jasność: 700 cd/㎡
    • Kontrast: 100000:1
    • Kąt widzenia: 178°
    • Interfejs: QSPI
    • Sterownik: CO5300
    • Dotyk: pojemnościowy
    • Kontroler dotyku: CST9217 przez I2C
  • Czujniki i RTC
    • IMU: QMI8658 6-osiowy (akcelerometr 3-osiowy, żyroskop 3-osiowy)
    • RTC: PCF85063
    • Czujnik temperatury: wbudowany w mikrokontroler
  • Audio
    • Kodek audio: ES8311
    • Mikrofon: wbudowany
    • Złącze głośnika: MX1.25 dla 8 Ω 2 W
  • Interfejsy
    • USB: Type-C, USB 1.1 device i host
    • SPI: 1
    • I2C: 2
    • UART: 2
    • ADC: 4 × 12-bit
    • PWM: 5 kanałów
    • PIO: 12 programowalnych maszyn stanów
    • Slot TF: microSD
    • Złącze debug: wyprowadzone piny 2,54 mm
  • Zasilanie
    • Złącze akumulatora: MX1.25 2PIN dla 3,7 V Li-Ion
    • Układ zarządzania energią: AXP2101
    • Tryby niskiego poboru mocy: sleep, dormant

W zestawie

  • RP2350-Touch-AMOLED-1.75 z obudową ×1
  • Głośnik 8 Ω 2 W ×1
1203597

Cechy

Mikrokontroler
RP2350A
Pamięć Flash
16 MB
Liczba I/O
12
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Tak

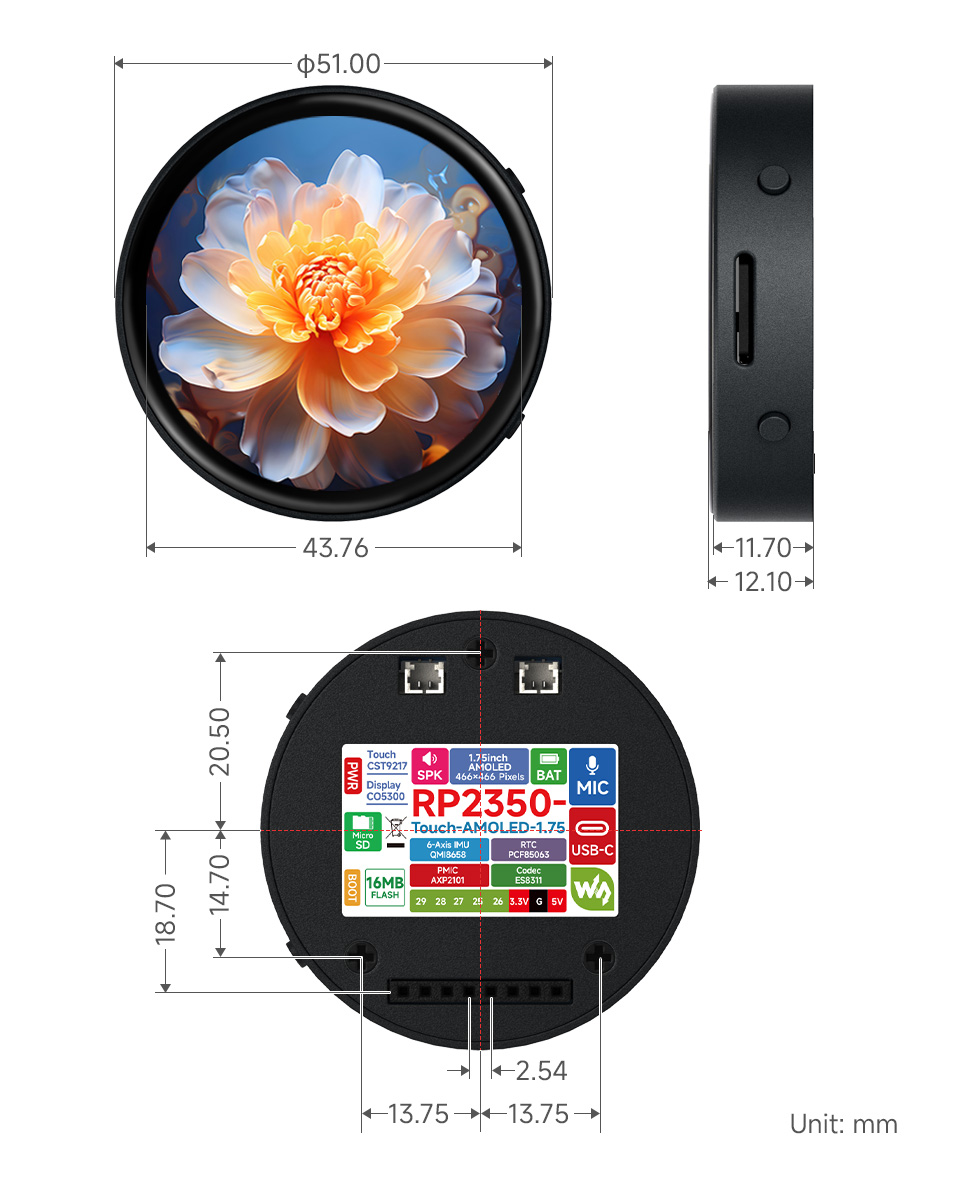

Długość
51 mm
Szerokość
51 mm
Rodzaj złącza USB
USB typu C
