Płytka rozwojowa RP2350 z okrągłym ekranem dotykowym 1.85", obudową głośnika i akumulatorem - Waveshare 33302

Opis

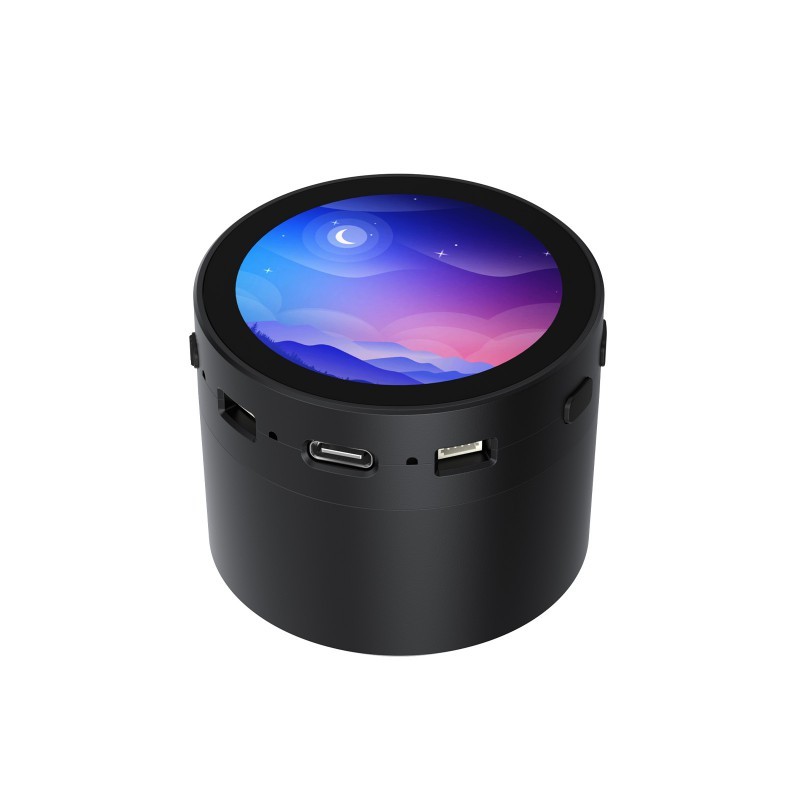

RP2350 Touch LCD 1.85 w wersji z obudową głośnika i akumulatorem stanowi kompaktową, wysoko zintegrowaną płytkę rozwojową przeznaczoną do projektowania interfejsów użytkownika, urządzeń IoT oraz systemów wbudowanych. Zastosowany mikrokontroler RP2350A, opracowany przez Raspberry Pi, wykorzystuje unikalną konstrukcję dual-core i dual-architecture, umożliwiając pracę w oparciu o dwa rdzenie ARM Cortex-M33 lub dwa rdzenie Hazard3 RISC-V z częstotliwością do 150 MHz.

Na pokładzie znajduje się okrągły, 1,85-calowy pojemnościowy wyświetlacz LCD IPS o rozdzielczości 360 x 360 pikseli i głębi kolorów 65K. Panel zapewnia szerokie kąty widzenia, dobrą czytelność oraz płynną obsługę dotyku realizowaną przez interfejs I2C z obsługą przerwań, co umożliwia projektowanie intuicyjnych i responsywnych interfejsów graficznych.

Płytka została wyposażona w 16 MB pamięci Flash, gniazdo kart microSD, zegar RTC, kodek audio, mikrofon oraz interfejsy USB, UART i I2C. Dołączona obudowa głośnika wraz z głośnikiem oraz akumulator litowy 3,7 V umożliwiają natychmiastowe wykorzystanie płytki w projektach przenośnych, multimedialnych i edukacyjnych bez konieczności stosowania dodatkowych elementów zasilania.

1. RP2350A - konstrukcja dual-core i dual-architecture, częstotliwość taktowania do 150 MHz
2. Pamięć NOR Flash 16 MB
3. Gniazdo kart TF (microSD)
4. Układ wzmacniacza audio
5. Układ zarządzania ładowaniem akumulatora
6. Złącze głośnika
7. Sterowanie zasilaniem akumulatora ON/OFF
8. Mikrofon
9. Złącze UART
10. Wskaźnik zasilania
11. Złącze akumulatora MX1.25 - przeznaczone do akumulatora litowego 3,7 V, obsługa ładowania i rozładowania, prąd ładowania do 1 A
12. Port USB Type-C - do programowania, obsługa USB 1.1 w trybie device i host
13. Wskaźnik ładowania - dioda ładowania akumulatora litowego, świeci podczas ładowania, gaśnie po pełnym naładowaniu (stan diody nieokreślony przy braku akumulatora)
14. Złącze I2C - połączenie z układem wewnętrznym, obsługuje wyłącznie peryferia I2C i nie może zostać przypisane do innych funkcji
15. Złącze akumulatora RTC - do podłączenia ładowalnego akumulatora podtrzymującego pracę RTC
16. Przycisk RESET
17. ES8311 - niskomocowy układ kodeka audio
18. Złącze pinowe 1,27 mm - rezerwowe złącze 28-pin do wyprowadzenia GPIO oraz innych funkcji
19. Przycisk BOOT - naciśnięcie podczas resetu umożliwia wejście w tryb programowania
20. Układ RTC - PCF85063

                                                                                                                                  Opis pinów

Właściwości

• Mikrokontroler: RP2350A
• Architektura: dual-core, ARM Cortex-M33 lub Hazard3 RISC-V
• Częstotliwość taktowania: do 150 MHz
• Pamięć RAM: 520 KB SRAM
• Pamięć Flash: 16 MB NOR Flash
• Wyświetlacz: LCD IPS pojemnościowy dotykowy
• Przekątna wyświetlacza: 1,85 cala
• Rozdzielczość: 360 x 360
• Liczba kolorów: 65K
• Interfejs dotyku: I2C z obsługą przerwań
• USB: USB 1.1 device i host
• GPIO: 18 linii wielofunkcyjnych
• Interfejsy: 2 x SPI, 2 x I2C, 2 x UART
• ADC: 4 x 12-bit
• PWM: 12 kanałów
• PIO: 12 programowalnych maszyn stanów
• RTC: PCF85063
• Kodek audio: ES8311
• Gniazdo kart: microSD (TF)
• Złącze akumulatora: MX1.25 2PIN
• Napięcie akumulatora: 3,7 V
• Port USB: USB Type-C
• Czujnik temperatury: wbudowany
• Obsługiwane środowiska: C/C++, MicroPython, Arduino IDE

W zestawie

• 1x Płytka rozwojowa RP2350-Touch-LCD-1.85C-BOX
• 1x Obudowa głośnika
• 1x Głośnik
• 1x Akumulator litowy 3,7 V
• 2x Przewód SH1.0 4PIN ~100 mm
