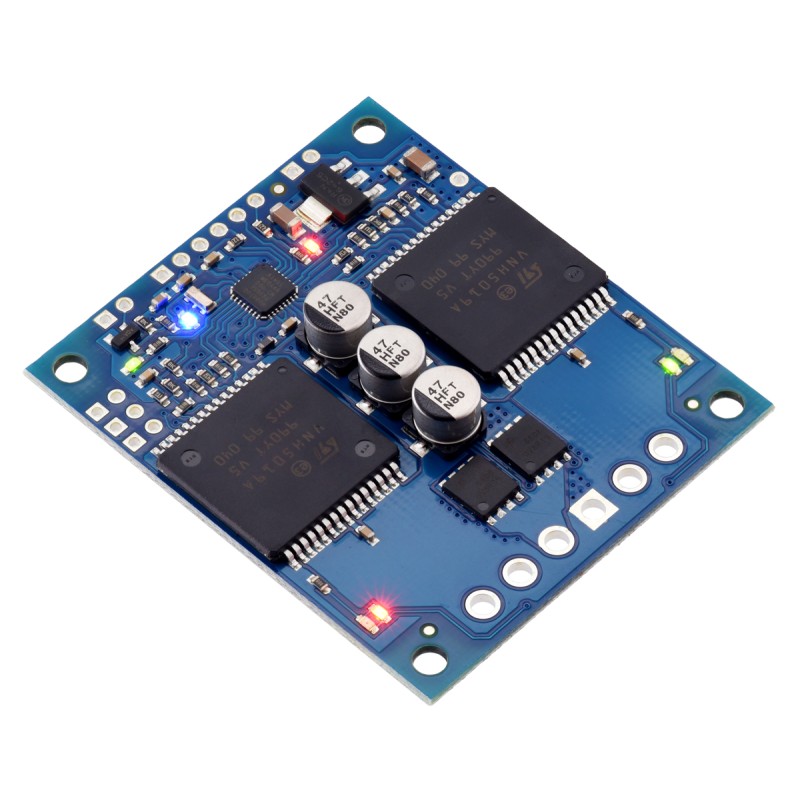

Widok pod kątem - przód
search
  • Widok pod kątem - przód
  • Pełny zestaw
  • Widok pod kątem - tył
  • Widok od góry
  • Widok do dołu
  • Przód z przylutowanymi elementami
  • Tył z przylutowanymi elementami
ID: 1204128
485,83 zł
Brutto

394,98 zł Netto

Dwukanałowy sterownik szczotkowych silników DC z interfejsem szeregowym TTL i RS-232, umożliwiający regulację prędkości oraz kierunku obrotów silników przy napięciu zasilania 6–24 V i prądzie do 12 A na kanał (30 A szczytowo), przeznaczony do robotyki, automatyki oraz projektów opartych na mikrokontrolerach. Pololu 2078

6 tyg.
Produkt dostępny na zamówienie
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Pololu Qik 2s15v9 stanowi wysokoprądowy sterownik przeznaczony do sterowania dwoma szczotkowymi silnikami prądu stałego z wykorzystaniem komunikacji szeregowej. Moduł umożliwia płynną regulację prędkości oraz zmianę kierunku obrotów silników, co pozwala na zastosowanie w robotach mobilnych, pojazdach autonomicznych, manipulatorach oraz projektach automatyki i mechatroniki.

Sterowanie odbywa się poprzez interfejs szeregowy TTL lub RS-232, dzięki czemu moduł może współpracować zarówno z mikrokontrolerami, jak i komputerami wyposażonymi w port szeregowy. Kontroler obsługuje automatyczne wykrywanie prędkości transmisji w zakresie od 1200 do 115200 bps oraz oferuje kilka predefiniowanych prędkości komunikacji. Układ wykorzystuje dwa sterowniki silników VNH5019 i umożliwia dostarczenie do 12 A prądu ciągłego na kanał, przy chwilowych pikach do 30 A. Zasilanie w zakresie od 6 V do 24 V pozwala na współpracę z szeroką gamą silników stosowanych w robotyce i automatyce.

Sterownik oferuje funkcje konfigurowanej akceleracji, ograniczenia prądu oraz monitorowania prądu silników. Zintegrowane diody LED informują o stanie zasilania, komunikacji oraz pracy silników, ułatwiając diagnostykę podczas uruchamiania projektu. Dodatkowe funkcje bezpieczeństwa obejmują ochronę przed odwrotną polaryzacją zasilania oraz możliwość automatycznego wyłączenia silników w przypadku błędu lub utraty komunikacji.

Właściwości

  • dwukanałowy sterownik szczotkowych silników DC
  • sterowanie prędkością i kierunkiem obrotów dwóch silników
  • zakres napięcia zasilania: 6 V – 24 V
  • maksymalny prąd ciągły na kanał: 12 A
  • maksymalny prąd szczytowy na kanał: 30 A
  • sterowniki silników: 2 × VNH5019
  • interfejs sterowania: TTL serial (dwukierunkowy) oraz RS-232 (jednokierunkowy)
  • automatyczne wykrywanie prędkości transmisji: 1200 – 115200 bps
  • dostępne stałe prędkości transmisji: 115200, 38400, 9600 bps
  • maksymalna częstotliwość PWM: 19,7 kHz
  • możliwość konfiguracji częstotliwości PWM
  • pomiar prądu silnika: 0,14 V/A
  • minimalne napięcie logiki: 2,7 V
  • maksymalne napięcie logiki: 5,5 V
  • ochrona przed odwrotną polaryzacją zasilania
  • 7 diod LED sygnalizujących stan pracy
  • tryb demonstracyjny umożliwiający testowanie bez programowania
  • wymiary: 47,2 × 54,6 × 7,6 mm
  • masa: 15 g

W zestawie

  • moduł sterownika silników Pololu Qik 2s15v9
  • listwa goldpin 12×1 raster 2,54 mm
  • listwa goldpin 3×2 raster 2,54 mm
  • 3 złącza śrubowe 2-pin
  • 3 zworki konfiguracyjne
1204128

Cechy

Prąd wyjściowy
12 A
Ilość kanałów
2
Napięcie zasilania od
6 V
Napięcie zasilania do
24 V
