Precyzyjny czujnik odbiciowy, wykorzystujący diodę IR i fototranzystor do pomiaru światła odbitego od powierzchni. Oferuje analogowe wyjście napięciowe proporcjonalne do odbitego światła oraz optymalny zasięg pomiaru 10 mm. Dzięki niskiemu poborowi prądu i kompaktowym wymiarom idealnie nadaje się do robotów line-follower, systemów detekcji krawędzi i projektów edukacyjnych. Pololu 4440

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

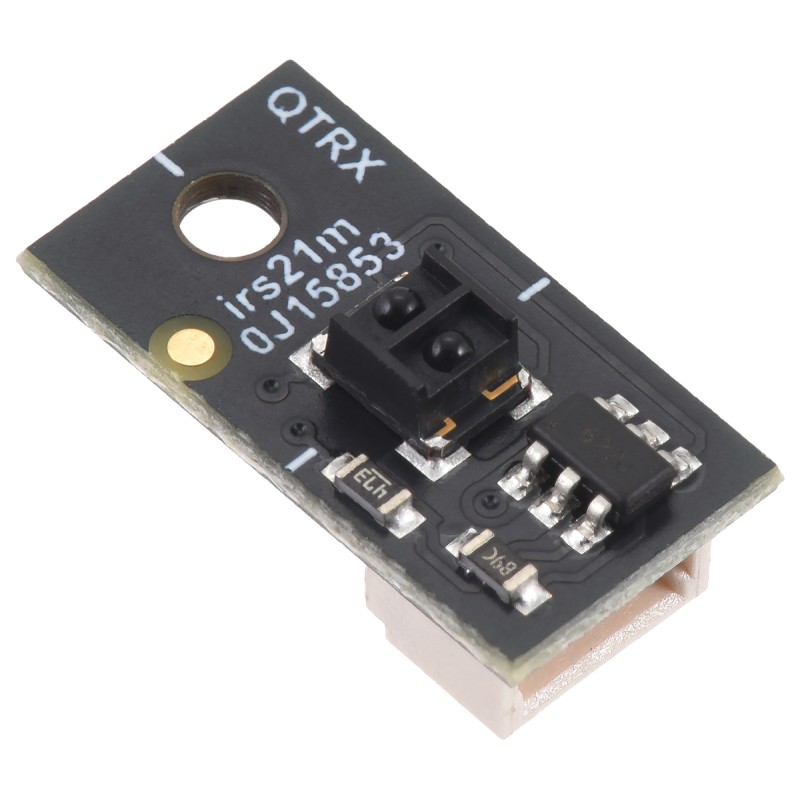

QTRX-MD-01A-S Reflectance Sensor to kompaktowy, precyzyjny czujnik odbiciowy zaprojektowany przez firmę Pololu do pomiaru światła odbitego od pobliskich powierzchni. Wykorzystuje diodę IR LED oraz fototranzystor w układzie umożliwiającym precyzyjne wykrywanie zmian refleksyjności podłoża. Dzięki zintegrowanym soczewkom czujnik charakteryzuje się wyjątkową czułością przy minimalnym poborze prądu, co sprawia, że doskonale nadaje się do zastosowań w robotyce, liniach produkcyjnych i projektach typu line-follower. Pracuje w szerokim zakresie napięcia od 2.9 V do 5.5 V, a jego jasność można regulować niezależnie od napięcia zasilania, co zwiększa elastyczność w dostosowywaniu do różnych warunków oświetleniowych. Czujnik generuje analogowe wyjście napięciowe proporcjonalne do ilości odbitego światła, co ułatwia integrację z mikrokontrolerami wyposażonymi w przetwornik ADC. Optymalny zasięg pomiaru wynosi 10 mm, ale w przypadku obiektów o wysokiej refleksyjności możliwe jest wykrywanie ich nawet do około 30 mm.


Dzięki kompaktowym wymiarom oraz niskiej wadze moduł może być montowany w ciasnych przestrzeniach i lekkich konstrukcjach mobilnych. Model ten wyposażono w złącze boczne JST SH 4-pin, kompatybilne z kablami SparkFun Qwiic i Adafruit STEMMA QT (choć interfejs nie jest I²C), co ułatwia szybkie podłączenie czujnika bez lutowania. Czujnik QTRX-MD-01A-S doskonale sprawdzi się w systemach wykrywania linii, detekcji krawędzi, pomiaru odległości czy wykrywaniu obecności obiektów. Wysoka dokładność i niski pobór prądu (maks. 5 mA) czynią go idealnym rozwiązaniem dla projektów zasilanych bateryjnie.

Dzięki zastosowaniu wysokowydajnego sensora QTRX z wbudowanym sterownikiem LED, użytkownik może uzyskać stabilne i powtarzalne odczyty niezależnie od zmian napięcia zasilania. Moduł współpracuje z popularnymi platformami mikrokontrolerowymi, takimi jak Arduino, Raspberry Pi czy inne systemy mikroprocesorowe. Niezawodność, niska emisja ciepła i precyzja sprawiają, że QTRX-MD-01A-S jest doskonałym wyborem dla zaawansowanych zastosowań pomiarowych i edukacyjnych.

Właściwości

  • Typ sensora: QTRX (IR LED + fototranzystor z soczewkami)
  • Liczba czujników: 1
  • Wyjście analogowe: 0 V – VCC
  • Optymalna odległość pomiaru: 10 mm
  • Maksymalna odległość detekcji: do 30 mm (dla jasnych powierzchni)
  • Złącze: boczne JST SH 4-pin (kompatybilne z Qwiic/STEMMA QT, nie I²C)
  • Zasilanie: 2.9 V do 5.5 V DC
  • Pobór prądu: 3.5 mA (typowo), maks. 5 mA
  • Wymiary: 8.1 × 15.2 × 6.0 mm
  • Waga: 0.4 g
1201590

Cechy

Rodzaj czujnika
Fototranzystor
Rodzaj wyjść
Analogowe
Liczba czujników
1
Napięcie zasilania
2,9 - 5,5 V
