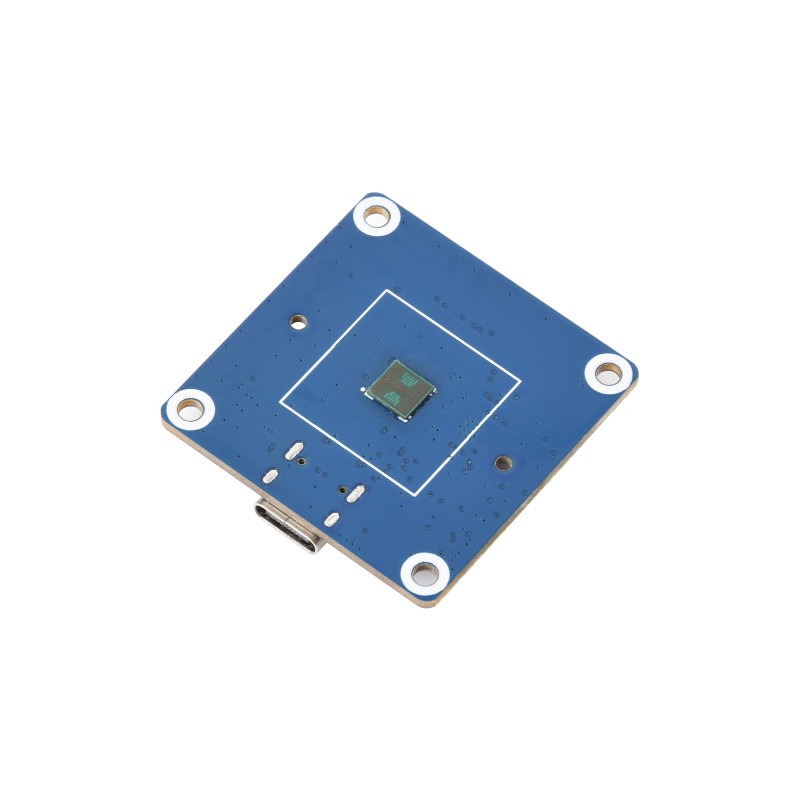

Moduł radarowy 60GHz mmWave A121 - bez uchwytu - Waveshare 33777
ID: 1203492
109,10 zł
Brutto
88,70 zł Netto
Moduł radarowy 60 GHz mmWave z czujnikiem radarowym Acconeer A121 Pulsed Coherent Radar (PCR), przeznaczony do wykrywania obecności, mikro-ruchu oraz precyzyjnego pomiaru odległości. Obsługuje interfejsy USB, UART i I2C. Wersja standardowa bez uchwytu. Waveshare A121 Range Sensor
Opis
A121 Range Sensor stanowi moduł radarowy 60 GHz mmWave oparty na czujniku Acconeer A121 wykorzystującym technologię Pulsed Coherent Radar (PCR). Rozwiązanie umożliwia wykrywanie obecności człowieka, ruchu oraz mikro-ruchów w zadanym obszarze detekcji, a także realizację precyzyjnych pomiarów odległości z wysoką rozdzielczością. Parametry takie jak obszar detekcji i czułość podlegają konfiguracji, co pozwala dopasować pracę do wymagań aplikacji.
Na płytce zintegrowano mikrokontroler STM32L431CBT6 z rdzeniem Arm Cortex-M4 taktowanym do 80 MHz, wyposażony w 128 kB pamięci Flash oraz 64 kB RAM. Umożliwia to lokalne przetwarzanie danych radarowych lub komunikację z zewnętrznym sterownikiem za pomocą protokołu rejestrowego. Możliwe jest wdrażanie aplikacji użytkownika z wykorzystaniem środowiska Acconeer RSS.
Kompaktowe wymiary 39 x 39 mm oraz zoptymalizowana struktura anteny zapewniają stabilne parametry detekcji i wysoki zysk sygnału. Konstrukcja umożliwia montaż za tworzywem sztucznym lub szkłem bez konieczności wykonywania otworów w obudowie, co upraszcza integrację w urządzeniach końcowych.
Interfejsy komunikacyjne obejmują USB, UART, I2C oraz GPIO. Moduł radarowy znajduje zastosowanie w systemach detekcji obecności, czujnikach zbliżeniowych, bezdotykowym wyzwalaniu zdarzeń, monitorowaniu parametrów życiowych, automatyce budynkowej oraz projektach IoT i przemysłowych wymagających bezkontaktowej detekcji.
Właściwości
- Czujnik radarowy: Acconeer A121, 60 GHz PCR
- Mikrokontroler: STM32L431CBT6, Arm Cortex-M4 do 80 MHz
- Pamięć Flash: 128 kB
- Pamięć RAM: 64 kB
- Pasmo częstotliwości: 60 GHz
- Metoda modulacji: PCR
- Zasilanie: 5 V
- Napięcie IO: 3.3 V
- Interfejsy: USB, UART, I2C, GPIO
- Prędkość UART: 921.6 kbps
- Częstotliwość I2C: 100 k / 400 k
- Rozdzielczość pomiaru odległości: 0.03 m przy 25°C, Profile1
- Dokładność pomiaru odległości: 0.03 m przy Profile1
- Kąt detekcji: 53° poziomo, 65° pionowo
- Maksymalny prąd pracy: 80 mA przy 5 V
- Temperatura pracy: -40°C ~ 85°C
- Wymiary: 39 x 39 mm
- Masa: 0.011 kg
W zestawie
- A121 Range Sensor x1
- Przewód MX1.25 10PIN x1
