Radar FMCW 24 GHz z obsługą Wi-Fi 802.11b/g/n i Bluetooth 5.0 BLE, umożliwiający precyzyjne wykrywanie ruchu i obecności człowieka. Wyposażony w zintegrowany algorytm detekcji oraz procesor RISC z interfejsami SPI, UART, I²C, PWM i GPIO, zapewnia elastyczną konfigurację i niezawodną komunikację w systemach IoT. Dzięki szerokiemu zakresowi temperatur pracy (-40°C do +85°C), wbudowanej antenie radarowej i obsłudze WPA3, moduł idealnie sprawdzi się w inteligentnym domu, automatyce budynkowej i systemach bezpieczeństwa.

24h
Dostępny
Dostępna ilość: 4

Opis

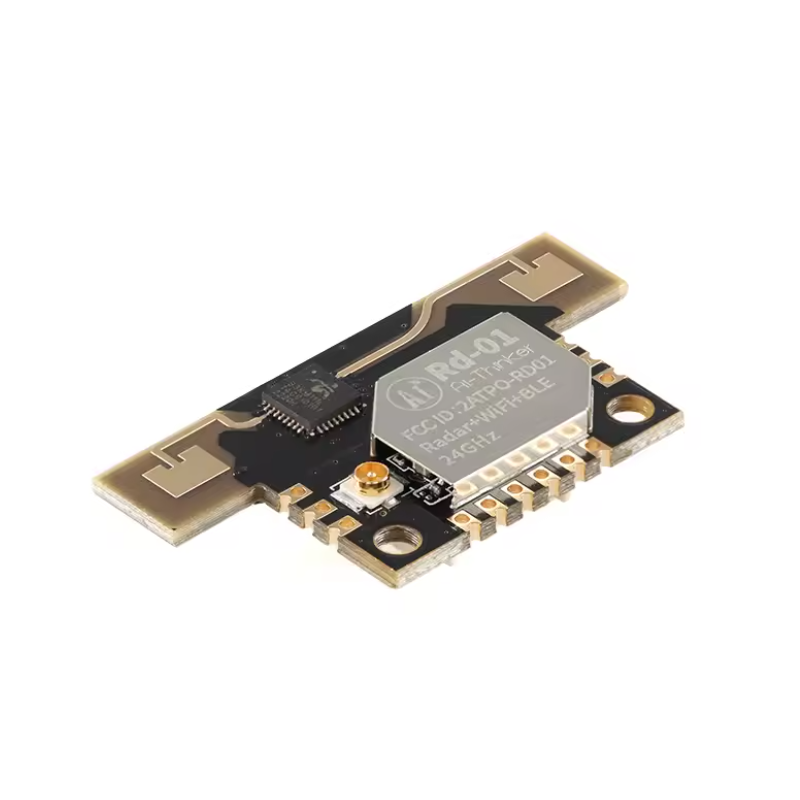

Moduł RD-01 to zaawansowany moduł radarowy, który obsługuje komunikację zarówno Wi-Fi, jak i Bluetooth Low Energy (BLE). Urządzenie wykorzystuje technologię radaru FMCW (Frequency Modulated Continuous Wave) działającą w paśmie 24 GHz, co umożliwia precyzyjne wykrywanie obecności i ruchu człowieka w monitorowanym obszarze. Dzięki zintegrowanemu algorytmowi detekcji, moduł zapewnia wysoką czułość przy wykrywaniu zarówno ruchu, jak i statycznej obecności.

Część komunikacyjna oparta jest na układzie BL602, który obsługuje protokoły Wi-Fi 802.11b/g/n oraz BLE 5.0, zapewniając niezawodne przesyłanie danych w czasie rzeczywistym. Układ został wyposażony w 32-bitowy procesor RISC, pamięć RAM 276 KB oraz zestaw interfejsów takich jak SPI, UART, I²C, PWM, ADC i GPIO. Moduł umożliwia konfigurację parametrów pracy, w tym zasięgu detekcji oraz czułości, za pomocą intuicyjnych narzędzi wizualnych. Jest to rozwiązanie idealne dla inteligentnych systemów sterowania, smart home, systemów bezpieczeństwa czy automatyki budynkowej, gdzie wymagane jest wykrywanie obecności bez użycia kamer lub czujników podczerwieni.

RD-01 pracuje w szerokim zakresie temperatur od -40°C do +85°C, co czyni go odpowiednim do zastosowań w różnych środowiskach. Dodatkowo, moduł posiada antenę radarową zintegrowaną na PCB oraz złącze IPEX dla sygnałów Wi-Fi i BLE, co ułatwia integrację w różnych projektach. Zapewnia obsługę zaawansowanych protokołów bezpieczeństwa, w tym WPA3, co gwarantuje bezpieczną transmisję danych. Dzięki swoim kompaktowym wymiarom i niskiej wadze moduł można łatwo wbudować w urządzenia końcowe. Jest to wszechstronny i wydajny czujnik nowej generacji, który sprawdzi się w aplikacjach IoT, inteligentnym monitoringu oraz automatyzacji.

Właściwości

  • Technologia radarowa: FMCW, pasmo 24 GHz (24,00 – 24,25 GHz)
  • Modulacja: FMCW z pasmem modulacji do 1 GHz
  • Komunikacja: Wi-Fi 802.11b/g/n, BLE 5.0
  • Układ radarowy: S3KM111L Sidian Micro
  • Układ komunikacyjny: BL602 z 32-bitowym procesorem RISC
  • Pamięć: RAM 276 KB, Flash 4 MB
  • Zabezpieczenia komunikacji: WPS/WEP/WPA/WPA2/WPA3
  • Obsługiwane interfejsy: UART, GPIO, ADC, PWM, I²C, SPI
  • Liczba linii I/O: 8
  • Domyślna prędkość UART: 115200 bps
  • Napięcie zasilania: 3,0 V – 3,6 V
  • Pobór prądu: ≥ 500 mA
  • Temperatura pracy: -40°C do +85°C
  • Temperatura przechowywania: -40°C do +125°C, < 90% wilgotności
  • Typ anteny radarowej: antena wbudowana (PCB)
  • Złącze antenowe Wi-Fi/BLE: IPEX
  • Wymiary: 35,0 × 18,0 × 3,6 mm
