Qwiic Pulsed Coherent Radar Sensor - moduł z radarem Acconeer XM125
ID: 1194676
5906623495535
251,04 zł
Brutto
204,10 zł Netto
Moduł oparty na radarze Acconeer XM125, który wykorzystuje technologię radaru 60 GHz, oferując pomiar odległości do 20 metrów oraz rozpoznawanie obiektów i ich prędkości ruchu. Czujnik wyróżnia się niskim poborem mocy, dzięki czemu jest idealny do urządzeń zasilanych bateryjnie, a także umożliwia różne tryby wykrywania, takie jak pomiar poziomu czy obecności człowieka. Obsługiwany przez bibliotekę Arduino i narzędzie Acconeer Exploration Tool, moduł zapewnia wsparcie w monitorowaniu, debugowaniu oraz konfiguracji, oferując szerokie zastosowania od inteligentnych domów po zaawansowaną robotykę i systemy zabezpieczeń. SParkFun SEN-24540
Opis
Pulsed Coherent Radar Sensor to moduł z radarem Acconeer XM125, który udostępnia potężną technologię radaru 60 GHz, oferując zasięg do 20 metrów. Rzeczywista odległość pomiarowa zależy od rozmiaru, kształtu, właściwości dielektrycznych obiektu oraz zastosowania soczewki (np. pomiar poziomu wody do 20 metrów przy użyciu soczewki, wykrywanie obecności człowieka do 7 metrów bez soczewki). Pomimo swojej mocy, czujnik charakteryzuje się bardzo niskim zużyciem energii, co czyni go idealnym do zastosowań z zasilaniem bateryjnym. Technologia pulsacyjnego radaru koherentnego pozwala modułowi nie tylko mierzyć odległość, ale również rozróżniać obiekty stacjonarne od poruszających się, co umożliwia wykrywanie obecności i prędkości ruchu obiektu.
Moduł wyposażono w złącze USB typu C, diody ochronne ESD na liniach danych USB, oraz konwerter USB-serial CH340C do bezpośredniego podłączenia XM125 do portu COM komputera. Zastosowano również stabilizatory napięcia AP2112K 3.3V/600mA i RT9080 1.8V/600mA. Dodatkowe przyciski resetu i bootowania umożliwiają łatwe uruchamianie i przełączanie modułu w tryb ładowania oprogramowania. Dzięki systemowi Qwiic połączenie z innymi komponentami nie wymaga lutowania, choć moduł ma także piny o rastrze 2,54 mm dla użytkowników preferujących użycie płytki prototypowej.
Pracę z modułem ułatwia wsparcie w postaci biblioteki Arduino, która działa po załadowaniu firmware’u do wykrywania obecności lub pomiaru odległości na module XM125. Wykrywanie obecności przez I2C pozwala określić, czy w otoczeniu porusza się obiekt i jak daleko jest od czujnika. Oprogramowanie do pomiaru odległości dostarcza natomiast szczegółowych informacji o obiektach znajdujących się w zasięgu. Firmware umożliwia także dostosowanie progu oraz czułości czujnika oraz konfigurację zasięgu odczytu. Acconeer opracował również narzędzie wizualizacyjne w Pythonie, które umożliwia zbieranie danych w czasie rzeczywistym. Acconeer Exploration Tool jest doskonałym zasobem, zwłaszcza na początkowych etapach pracy, umożliwiającym debugowanie i eksplorację możliwości czujnika. Narzędzie to wyświetla wykresy wykrywania odległości lub obecności oraz pozwala dostosować ustawienia czujnika dla optymalnych wyników. Narzędzie jest dostępne na Windows i Linux i wymaga Pythona w wersji 3.8 lub nowszej. Kod źródłowy jest dostępny na GitHubie Acconeera.
Moduł SparkFun Qwiic Pulsed Coherent Radar Sensor otwiera zupełnie nowe możliwości projektowe. Dzięki niemu możesz stworzyć systemy wykrywania obecności do inteligentnych domów i aplikacji zabezpieczających, systemy monitorowania zajętości miejsc parkingowych, interfejsy rozpoznawania gestów, systemy pomiaru poziomu (np. w zbiornikach lub kontenerach na odpady), obrazowanie przez ściany do celów ratunkowych lub zaawansowaną robotykę z unikania przeszkód i nawigacji.
Właściwości
- Moduł Acconeer XM125 z radarem A121
- Radar impulsowy o częstotliwości 60 GHz (Pulsed Coherent Radar - PCR)
- Wbudowany bazowy układ RF, front-end oraz antena
- Zakres detekcji: do 20 metrów
- Precyzja w zakresie milimetra
- Niskie zużycie energii
- Mikrokontroler:
- STM32L431CBY6 (32-bitowy ARM® Cortex® M4)
- Częstotliwość: 80 MHz
- Pamięć Flash: 128kB
- RAM: 68kB
- 2x złącza Qwiic
- Wbudowane rezystory podciągające I2C 2.2kΩ
- Adres I2C: domyślnie 0x52
- Złącze SWD 2x5 (do debugowania)
- Przyciski: Reset, Boot
- Diody: Power LED, LED (dioda zasilania)
- Zworki: USB Shield (SHLD), Power LED (LED), Rezystory podciągające I2C (I2C), Wake Up (WU), Adres I2C (ADDR)
- Złącze USB typu C
- Diody ochronne ESD dla linii danych USB
- Konwerter USB-na-Serial CH340C
- Zasilanie: 5V lub 3.3V (poziom logiki 3,3V)
- Stabilizator napięcia AP2112K: 3.3V/600mA
- Stabilizator napięcia RT9080: 1.8V/600mA
- Wymiary: 25.4 x 50.8 mm
- Waga: 6.35g
1194676
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Płytka rozwojowa z układem ESP32 z komunikacją WiFi i Bluetooth. Wyposażona w gniazdo kart microSD, złącze USB typu C do programowania oraz złącza kompatybilne z Ardunio Uno Rev3 i złącze Qwiic. SparkFun WRL-19177
238,19 zł
Brak terminu dostawy
Brak towaru
Kabel USB-C 2.0 Natec Prati o długości 2 m to uniwersalne rozwiązanie umożliwiające szybkie i bezpieczne ładowanie urządzeń o mocy do 100 W dzięki wsparciu technologii Power Delivery. Wykonany z wytrzymałego materiału TPE, zapewnia elastyczność, trwałość oraz wygodę użytkowania, a dołączony rzep ułatwia przechowywanie i transport. Natec NKA-2147
20,38 zł
24h
Dostępna ilość: 2
Dostępny
Kabel USB-C 2.0 Natec Prati o długości 1 m to uniwersalne rozwiązanie umożliwiające szybkie i bezpieczne ładowanie urządzeń o mocy do 100 W dzięki wsparciu technologii Power Delivery. Wykonany z wytrzymałego materiału TPE, zapewnia elastyczność, trwałość oraz wygodę użytkowania, a dołączony rzep ułatwia przechowywanie i transport. Natec NKA-2146
17,33 zł
24h
Dostępna ilość: 3
Dostępny
Produkty z tej samej kategorii (16)
Moduł z czujnikiem GR10-30, który umożliwia rozpoznawanie do 12 gestów wykonywanych przez użytkownika z odległości do 30 cm. Obsługuje komunikację zarówno poprzez interfejs UART, jak i I2C. DFRobot SEN0561
103,23 zł
24h
Dostępna ilość: 2
Dostępny
Moduł wykrywania ruchu wyposażony w czujnik PIR serii EKM firmy Panasonic. Seria EKM została zoptymalizowana pod kątem wykrywania małych ruchów i doskonale nadaje się do wykrywania ruchu na niewielkim obszarze wokół czujnika. Oferuje wyjście cyfrowe w 32 strefach przy odległości wykrywania 5 m i obszarze wykrywania 90° x 90°. SparkFun SEN-21999
175,71 zł
24h
Dostępna ilość: 2
Dostępny
Moduł czujnika ruchu mikrofalowego RCWL-0516 wykorzystuje technologię mikrofalową do detekcji ruchu przez przeszkody, oferując wysoką czułość i szeroki zasięg detekcji. Jest idealny do zastosowań w systemach bezpieczeństwa, automatyzacji domowej oraz projektach elektronicznych i robotycznych. RCWL-0516
3,80 zł
24h
Dostępna ilość: 25
Dostępny
Czujnik pasywny podczerwieni (PIR) firmy Panasonic zoptymalizowany pod kątem detekcji niewielkich ruchów. Oferuje cyfrowy sygnał wyjściowy w 32 strefach na odległość detekcji do 5 m i obszarze detekcji 90° x 90°. SparkFun COM-23946
134,93 zł
3 tyg.
Brak towaru
Moduł zaprojektowany dla platformy rozwojowej XIAO. Pełni rolę zaawansowanego czujnika obecności ludzkiej, wykorzystując technologię FMCW, aby wykrywać ludzi w określonej przestrzeni. Moduł oferuje maksymalną odległość detekcji do 5 metrów i rozległy kąt detekcji ±60°. Seeed Studio 101010001
24,90 zł
24h
Dostępna ilość: 2
Dostępny
Moduł z czujnikiem obecności i ruchu człowieka zaprojektowany na bazie sensora podczerwieni STHS34PF80. Umożliwia monitorowanie promieniowania i temperatury otoczenia w polu widzenia 80°. Czujnik może precyzyjnie wykrywać ruch i obecność w zasięgu 4 m. Do komunikacji wykorzystuje interfejs I2C lub SPI oraz ma wbudowane złącza Qwiic. SparkFun SEN-22494
82,90 zł
24h
Dostępna ilość: 1
Dostępny
Moduł z czujnikiem obecności i ruchu człowieka zaprojektowany na bazie sensora podczerwieni STHS34PF80. Umożliwia monitorowanie promieniowania i temperatury otoczenia w polu widzenia 80°. Czujnik może precyzyjnie wykrywać ruch i obecność w zasięgu 4 m. Do komunikacji wykorzystuje interfejs I2C lub SPI oraz ma wbudowane złącza Qwiic. SparkFun SEN-23253
103,78 zł
24h
Dostępna ilość: 2
Dostępny
Moduł radaru dopplerowskiego z transceiverem 24 GHz. Bazuje na układzie S3KM1110 i pozwala na precyzyjny pomiar odległości oraz wykrywanie ruchu. Płytka komunikuje się przez interfejs UART. Waveshare HMMD-mmWave-Sensor
12,23 zł
24h
Dostępna ilość: 48
Dostępny
HLK-LD2410C to czujnik radarowy 24 GHz do wykrywania obecności i mikroruchu człowieka z interfejsem UART i BLE. modHLK-LD2410C
20,17 zł
4 tyg.
Brak towaru
Energooszczędny czujnik 24 GHz LD2410S oparty na technologii FMCW i efekcie Dopplera, przeznaczony do wykrywania obecności i mikroruchów człowieka w czasie rzeczywistym. Dzięki wbudowanemu algorytmowi AI oraz zasięgowi do 8 metrów i szerokiemu kątowi detekcji (±60°), doskonale sprawdza się w automatyce budynkowej, inteligentnym oświetleniu i urządzeniach IoT. Obsługuje interfejsy UART i GPIO, oferuje bardzo niski pobór mocy (od 0.04 mA w trybie czuwania) i umożliwia konfigurację przez intuicyjne narzędzia, co czyni go idealnym do integracji w nowoczesnych projektach.
20,90 zł
4 tyg.
Brak towaru
HLK-LD2450 to radar 24 GHz do precyzyjnego wykrywania obecności i ruchu człowieka w inteligentnych systemach IoT. modHLK-LD2405
39,32 zł
4 tyg.
Brak towaru
Moduł LD2411-S to radar 24 GHz do precyzyjnego wykrywania ruchu i mikroruchu człowieka na dystansie do 6 metrów. modHLK-LD2411S
29,90 zł
4 tyg.
Brak towaru
Kompaktowy moduł oparty na sensorze PAA5160E1, który dostarcza precyzyjne dane o ruchu w dwóch osiach. Jest wspierany przez wbudowany 6-osiowy czujnik IMU i mikrokontroler do algorytmów fuzji sensorów. Dzięki wyjątkowej wydajności, niskiemu współczynnikowi błędu oraz wsparciu dla interfejsu Qwiic, sensor jest idealnym rozwiązaniem do nawigacji w robotach magazynowych i innych szybkich aplikacjach, a przyjazne biblioteki programistyczne ułatwiają integrację z projektami. SparkFun SEN-24904
388,13 zł
3 tyg.
Brak towaru

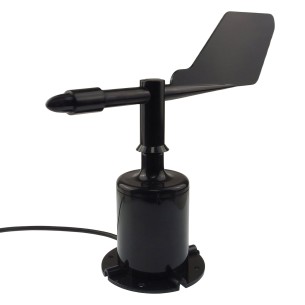

Uniwersalna stacja pogodowa do pomiaru prędkości i kierunku wiatru, temperatury, wilgotności oraz ciśnienia atmosferycznego, współpracująca z kontrolerami takimi jak micro:bit, Raspberry Pi, ESP32 i Unihiker. Ma 16 MB pamięci wewnętrznej, co umożliwia zapis danych z 160 dni przy próbkowaniu co minutę, a dane można eksportować przez port USB typu C. Solidna, metalowa obudowa z wodoodporną powłoką ochronną oraz kompatybilność ze statywami sprawiają, że stacja jest idealna do terenowych badań atmosferycznych i projektów edukacyjnych. DFRobot EDU0157-EN
