Multiplekser I2C TCA9548A 8-kanałowy 1,65–5,5V - Soldered
ID: 1208275
24,66 zł
Brutto
20,05 zł Netto
8-kanałowy multiplekser magistrali I2C oparty na układzie TCA9548A, umożliwiający podłączenie urządzeń korzystających z identycznych adresów I2C. Adres multipleksera można ustawić w zakresie 0x70–0x77 za pomocą zwór A0–A2, a 10 złączy Qwiic ułatwia wykonywanie połączeń bez lutowania. Zakres napięcia pracy wynosi 1,65–5,5V. Soldered 333077
Opis

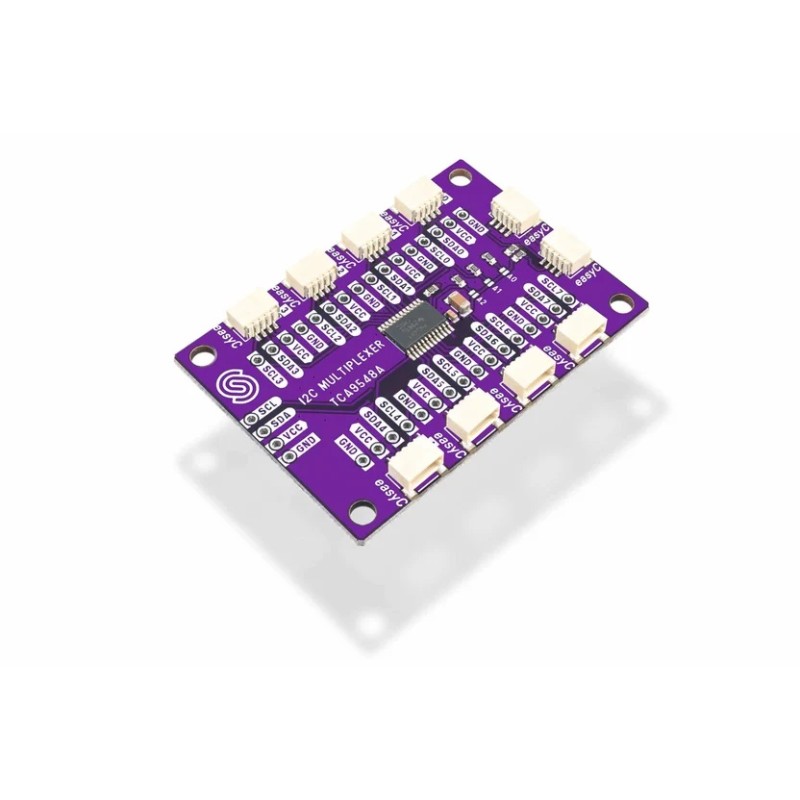

Moduł multipleksera magistrali I2C multiplexer TCA9548A breakout firmy Soldered wykorzystuje układ TCA9548A i udostępnia 8 niezależnych kanałów I2C. Multipleksowanie pozwala podłączyć do jednego mikrokontrolera kilka urządzeń korzystających z identycznego adresu I2C, eliminując konflikt adresów przez wybór kanału wykorzystywanego do komunikacji. Rozwiązanie znajduje zastosowanie między innymi w systemach pomiarowych zawierających wiele jednakowych czujników i modułów peryferyjnych.
Główna magistrala wykorzystuje linie SDA i SCL, natomiast poszczególne kanały udostępniają pary SDA0–SDA7 oraz SCL0–SCL7. Wybrany kanał jest aktywowany programowo za pośrednictwem I2C. Płytka ma 10 złączy Qwiic, umożliwiających wykonywanie połączeń z kompatybilnymi urządzeniami bez lutowania.
Domyślny adres multipleksera wynosi 0x70. Trzy zwory adresowe A0, A1 i A2 umożliwiają wybór jednego z ośmiu adresów od 0x70 do 0x77. Dzięki temu na jednej magistrali można wykorzystać do 8 multiplekserów, uzyskując możliwość obsługi do 64 urządzeń o identycznym adresie I2C.
Zakres napięcia pracy wynosi 1,65–5,5V, co umożliwia współpracę z układami wykorzystującymi różne poziomy napięcia magistrali I2C. Płytka ma wymiary 54 × 38mm oraz cztery otwory montażowe przystosowane do śrub M3. Producent udostępnia bibliotekę Arduino, dokumentację oraz pliki projektu sprzętowego open source.
Właściwości
- Multiplekser I2C
- Układ: TCA9548A
- Liczba kanałów: 8
- Linie kanałów: SDA0–SDA7, SCL0–SCL7
- Możliwość podłączania urządzeń o identycznych adresach I2C
- Obsługa do 8 multiplekserów na jednej magistrali
- Możliwość obsługi do 64 urządzeń o identycznym adresie I2C przy zastosowaniu 8 multiplekserów
- Komunikacja i złącza
- Interfejs: I2C
- Domyślny adres I2C: 0x70
- Dostępne adresy: 0x70–0x77
- Konfiguracja adresu za pomocą zwór A0, A1 i A2
- Złącza: 10 × Qwiic
- Zasilanie
- Zakres napięcia pracy: 1,65–5,5V
- Parametry mechaniczne
- Wymiary płytki: 54 × 38mm
- Liczba otworów montażowych: 4
- Średnica otworów montażowych: 3,2mm
- Otwory montażowe przystosowane do śrub M3
