Płytka rozwojowa ESP32-C6 z wyświetlaczem dotykowym LCD IPS 1.69" 240x280px WiFi 6 / BLE 5 - Waveshare 31538

Opis

ESP32-C6 Touch LCD 1.69" to kompaktowa płytka rozwojowa przeznaczona do projektów IoT, urządzeń przenośnych oraz systemów z interfejsem użytkownika. Moduł oparty jest na mikrokontrolerze ESP32-C6 wyposażonym w 32-bitowy procesor RISC-V taktowany do 160 MHz oraz pamięć Flash o pojemności 16 MB, zapewniając wysoką wydajność przy jednocześnie niskim poborze energii.

Na płytce znajduje się kolorowy wyświetlacz IPS o przekątnej 1.69" i rozdzielczości 240 × 280 px obsługujący 262 tysiące kolorów. Wyświetlacz wykorzystuje sterownik ST7789V2 komunikujący się poprzez interfejs SPI, natomiast panel dotykowy obsługiwany jest przez kontroler CST816T korzystający z magistrali I2C. Dzięki temu możliwe jest tworzenie interaktywnych interfejsów użytkownika w urządzeniach embedded.

Moduł obsługuje komunikację bezprzewodową Wi-Fi 6, Bluetooth 5 oraz IEEE 802.15.4 (Zigbee / Thread) i wyposażony został w 6-osiowy czujnik IMU QMI8658, układ RTC PCF85063, kodek audio ES8311 z mikrofonem oraz wzmacniaczem, złącze USB-C do programowania oraz złącze akumulatora Li-Po 3.7 V. Dzięki temu płytka może być wykorzystywana w inteligentnych urządzeniach IoT, systemach sterowania głosowego oraz projektach AIoT.

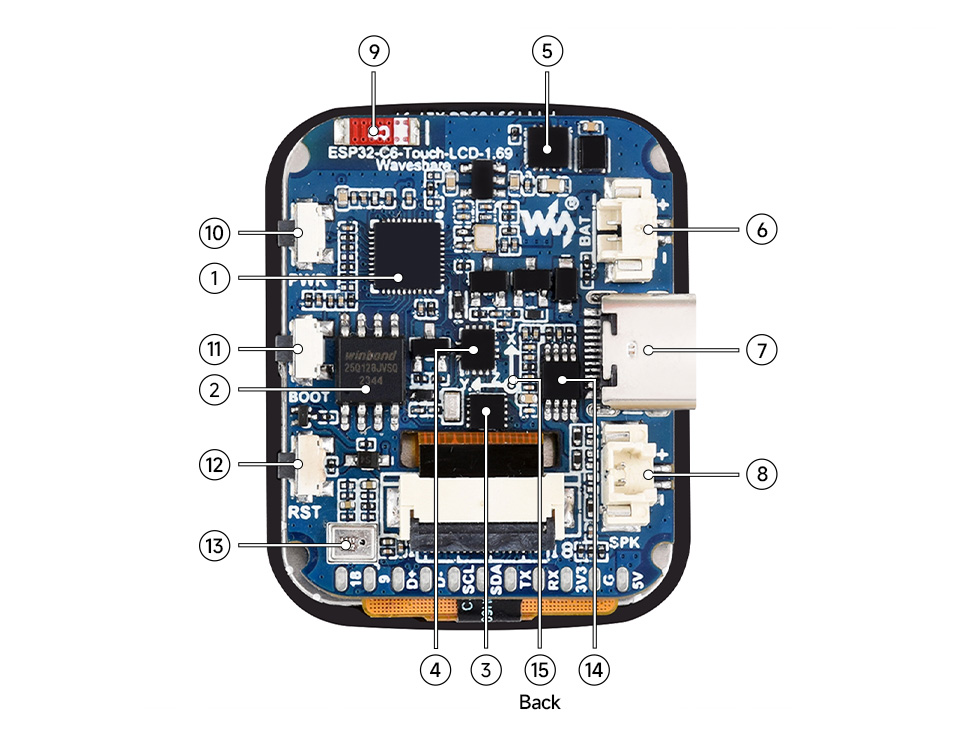

1. ESP32-C6 – mikrokontroler z 32-bitowym procesorem RISC-V obsługujący Wi-Fi 6, Bluetooth 5 oraz IEEE 802.15.4 (Zigbee / Thread).
2. W25Q128JVSIQ – pamięć 16 MB NOR Flash przeznaczona do przechowywania programu oraz danych.
3. PCF85063 – układ RTC (Real Time Clock) umożliwiający odmierzanie czasu rzeczywistego.
4. QMI8658 – 6-osiowy czujnik IMU zawierający 3-osiowy akcelerometr oraz 3-osiowy żyroskop do wykrywania ruchu i orientacji.
5. ETA6098 – wysokowydajny układ ładowania akumulatora litowego zarządzający procesem ładowania baterii.
6. MX1.25 2P Lithium battery header – złącze MX1.25 do akumulatora Li-Po 3.7 V, obsługujące ładowanie i rozładowywanie baterii.
7. Type-C port – złącze USB-C mikrokontrolera ESP32-C6 służące do programowania oraz komunikacji z komputerem (logi/debug).
8. MX1.25 speaker header – złącze głośnika umożliwiające podłączenie zewnętrznego głośnika.
9. Onboard antenna – wbudowana antena do komunikacji bezprzewodowej Wi-Fi i Bluetooth.
10. PWR button – przycisk zasilania umożliwiający sterowanie zasilaniem baterii (pojedyncze, podwójne, wielokrotne lub długie naciśnięcie).
11. BOOT button – przycisk trybu programowania używany podczas wgrywania firmware do mikrokontrolera.
12. RST button – przycisk resetu umożliwiający ponowne uruchomienie układu.
13. Microphone – wbudowany mikrofon umożliwiający rejestrowanie dźwięku i obsługę interakcji głosowej.
14. NS4150B – monofoniczny wzmacniacz audio klasy D o mocy 3 W do sterowania głośnikiem.
15. ES8311 (back side) – energooszczędny kodek audio mono odpowiedzialny za przetwarzanie sygnału audio.

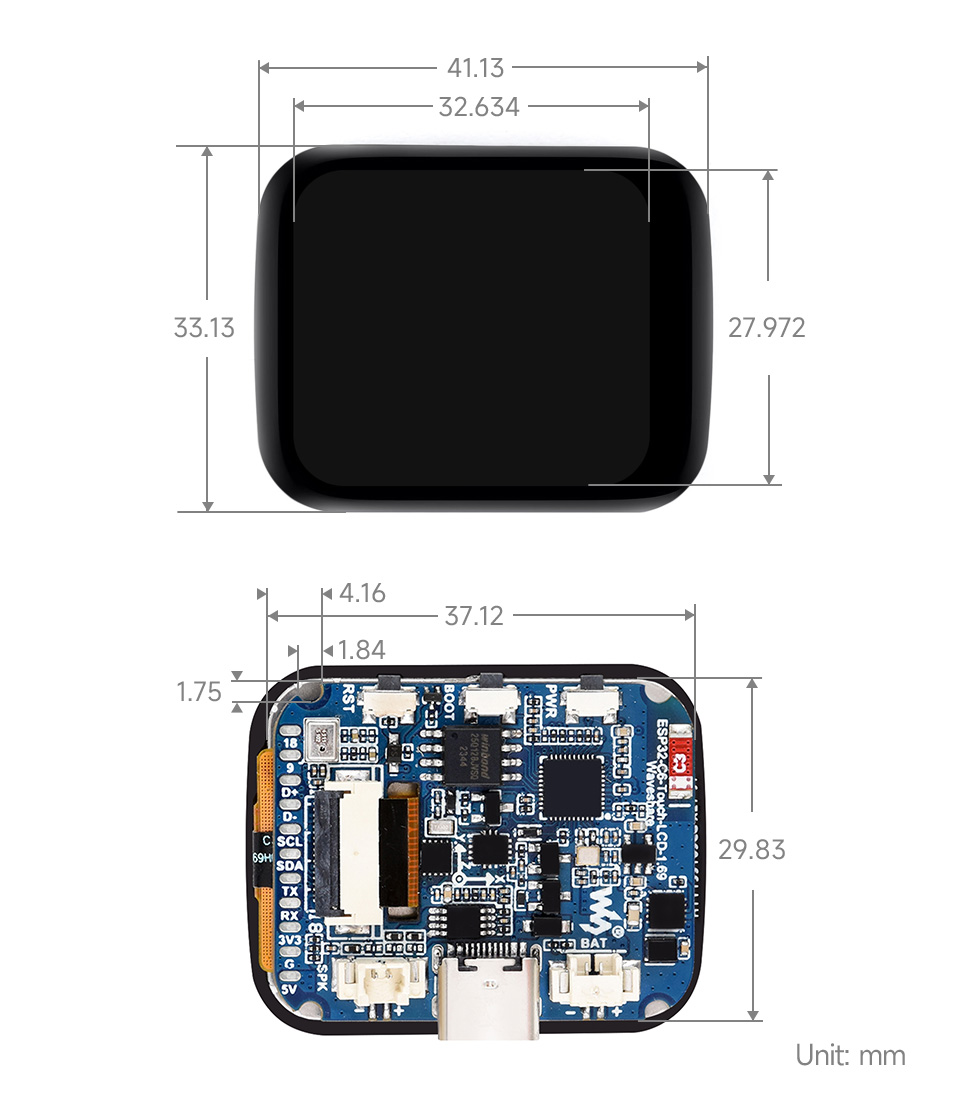

Właściwości

• Mikrokontroler
  • Mikrokontroler: ESP32-C6
  • Procesor: 32-bit RISC-V do 160 MHz + niskomocowy RISC-V 20 MHz
  • Pamięć Flash: 16 MB NOR Flash
  • ROM: 320 KB
  • SRAM: 512 KB HP SRAM + 16 KB LP SRAM
• Wyświetlacz
  • Typ wyświetlacza: IPS LCD z panelem dotykowym
  • Przekątna wyświetlacza: 1.69"
  • Rozdzielczość: 240 × 280 px
  • Liczba kolorów: 262K
  • Sterownik wyświetlacza: ST7789V2
  • Interfejs wyświetlacza: SPI
• Panel dotykowy
  • Typ: pojemnościowy
  • Kontroler dotyku: CST816T
  • Interfejs dotyku: I2C
• Parametry obrazu
  • Jasność: 435 cd/m²
  • Kontrast: 315:1
• Łączność bezprzewodowa
  • Wi-Fi 6
  • Bluetooth 5 LE / BLE
  • IEEE 802.15.4 (Zigbee 3.0 / Thread)
• Czujniki
  • QMI8658 – 6-osiowy IMU (akcelerometr + żyroskop)
• Układy dodatkowe
  • RTC PCF85063
  • Kodek audio ES8311
  • Wzmacniacz audio NS4150B
• Zasilanie
  • Złącze akumulatora Li-Po 3.7 V (MX1.25)
  • USB-C
• Interfejsy
  • SPI
  • I2C
  • UART
  • USB
  • GPIO

W zestawie

• Moduł ESP32-C6-Touch-LCD-1.69
• Głośnik 6 Ω / 1 W
